帕尔芬格曲线型起重车辆操作把手结构

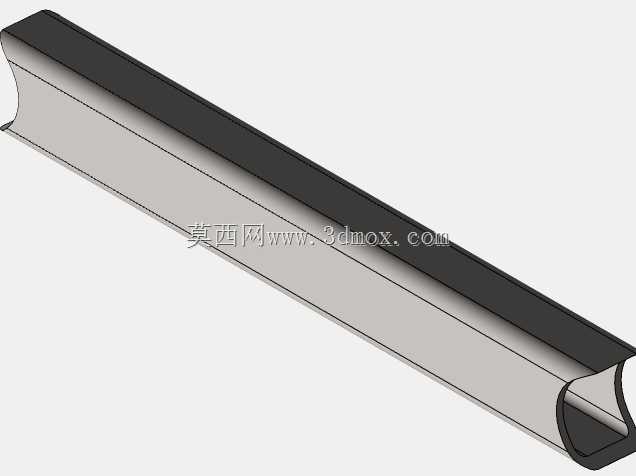

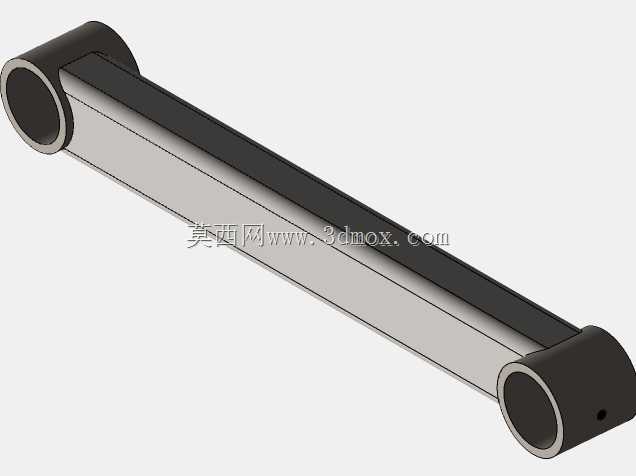

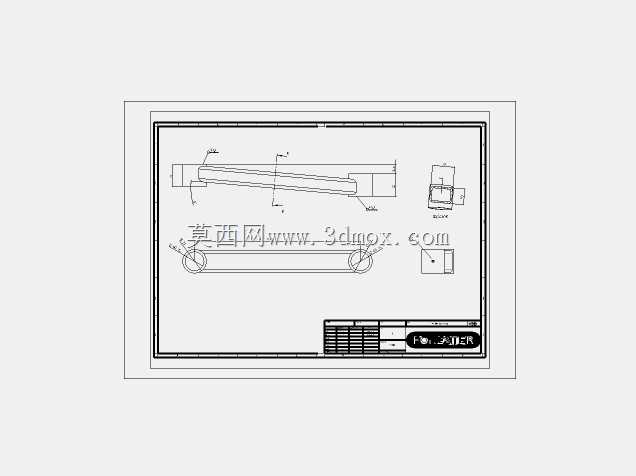

这类长杆式操作把手主要配套移动式起重作业车辆、重型载货卡车的帕尔芬格曲线绕线机构使用，安装位置多设置在车辆侧部操作区、随车起重装置的手动操控端，作业人员站在地面即可握持操作，完成起重吊臂的绕线张紧、锁止调节动作，无需攀爬至设备上部操作，降低高空作业风险的同时，提升现场调节的响应速度。从结构设计来看，主体采用空心圆管作为承载杆身，相比实心杆件可在保证抗弯强度的前提下大幅降低自重，减少长时间握持操作的疲劳感，杆身两端的连接端头做了加厚包边处理，端头内预留同轴安装孔位，其中一端端头额外设置径向定位小孔，用于装配锁止销，避免操作过程中连接轴窜动脱出，保证操作力矩传递的稳定性。设计阶段优先考虑了户外作业的复杂工况，杆身表面做了防滑包覆处理，即使操作人员佩戴劳保手套、手部沾有油污或雨水，也能保证足够的握持摩擦力，不会出现打滑脱手的情况。两端连接头的安装孔位同轴度公差控制在0.1mm以内，装配后杆身转动顺畅无卡滞，不会出现偏磨导致的操作阻力增大问题。安装边界方面，两端安装孔的中心距适配常规随车吊操作机构的安装支座间距，端头外径尺寸匹配标准连接轴套的内径规格，替换原有损坏把手时无需对安装支座做二次加工，可直接完成装配。杆身的抗弯截面模量经过校核，在施加额定操作力矩时杆身最大挠度不超过2mm，不会因杆身变形导致操作行程出现偏差，保证调节精度。日常使用中，这类把手除了配套起重绕线机构，也可适配部分移动式工程设备的手动锁止机构、舱门启闭操作端，结构通用性较强，三维建模过程中对两端端头的过渡圆角、安装孔的倒角都做了细节还原，可直接用于设备装配干涉校验、操作工位的人机工程仿真，也可作为同类型操作把手设计的参考原型，帮助结构设计人员快速完成类似零件的参数化建模，缩短产品开发周期。
