吊车用双耳环式液压缸结构设计

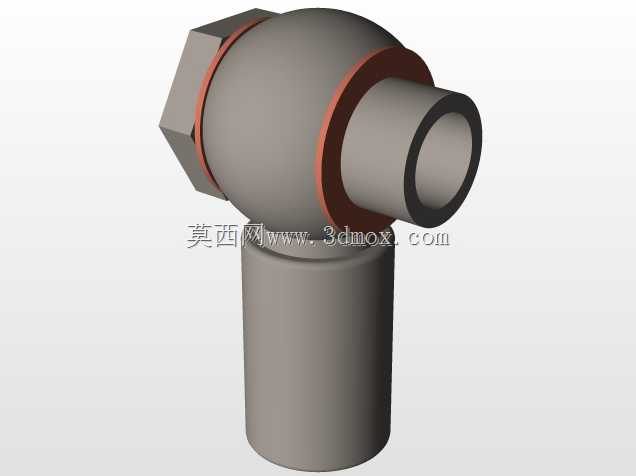

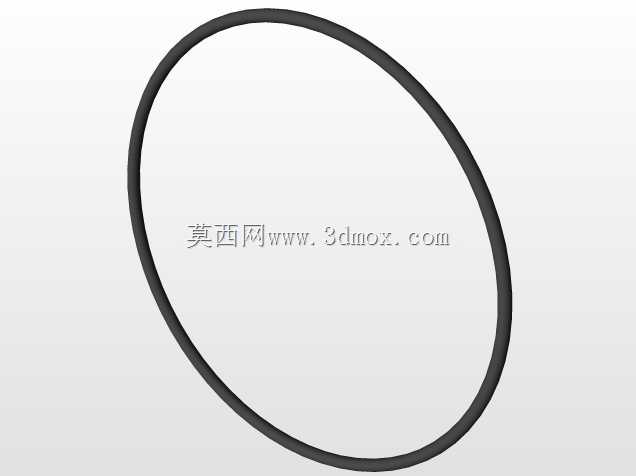

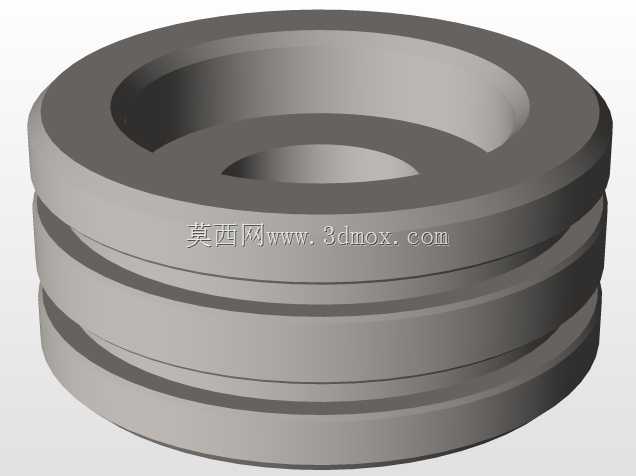

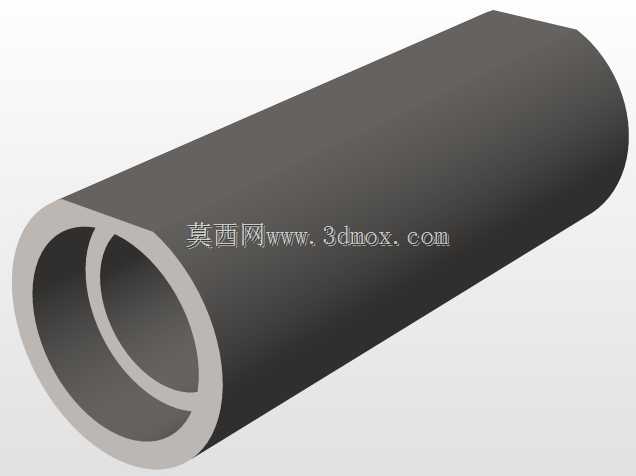

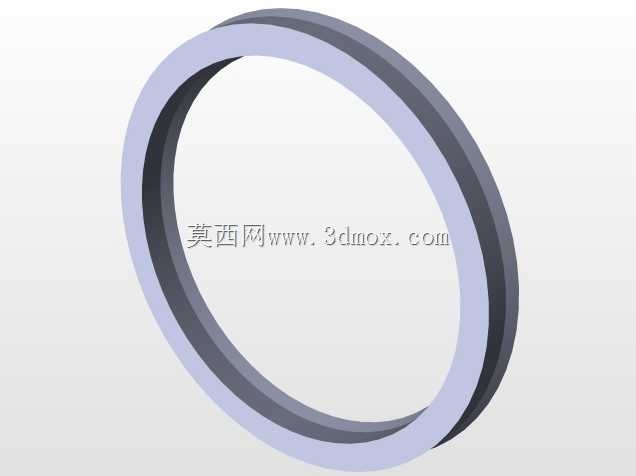

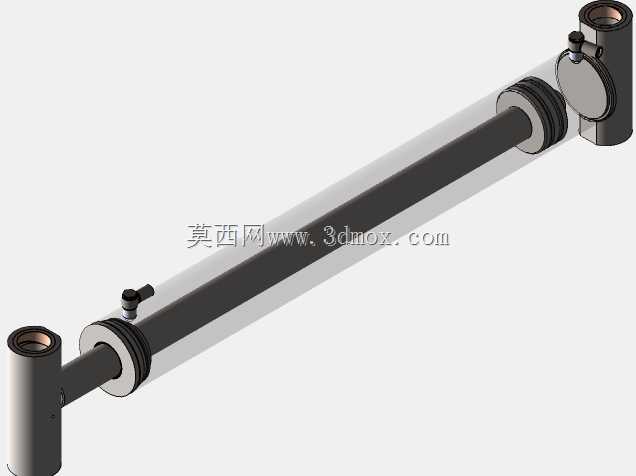

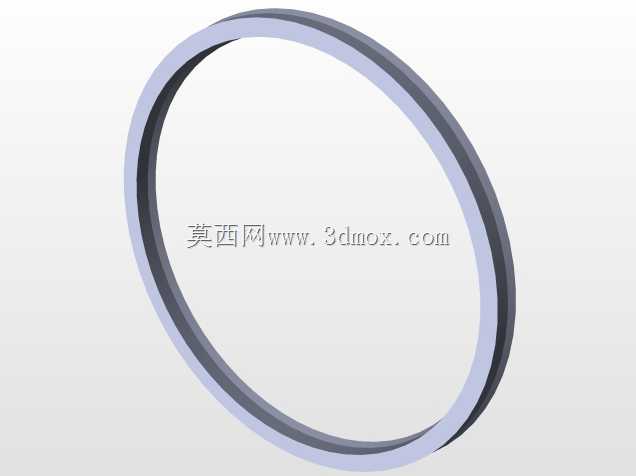

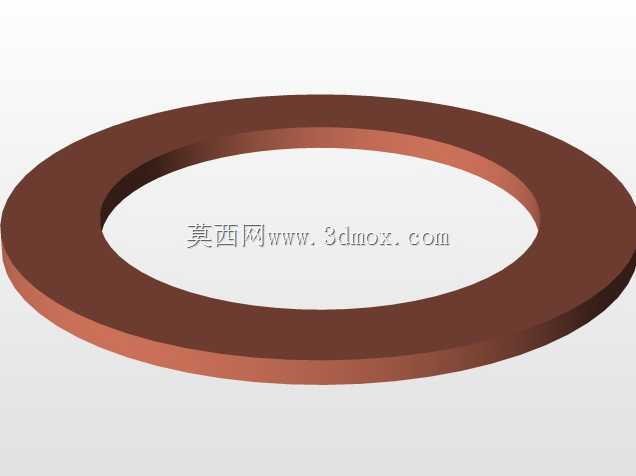

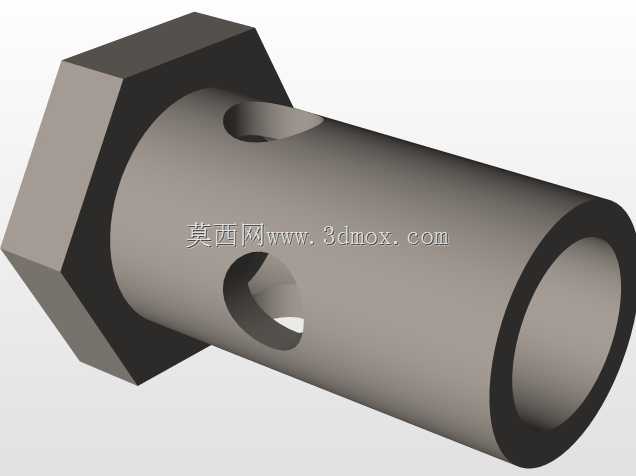

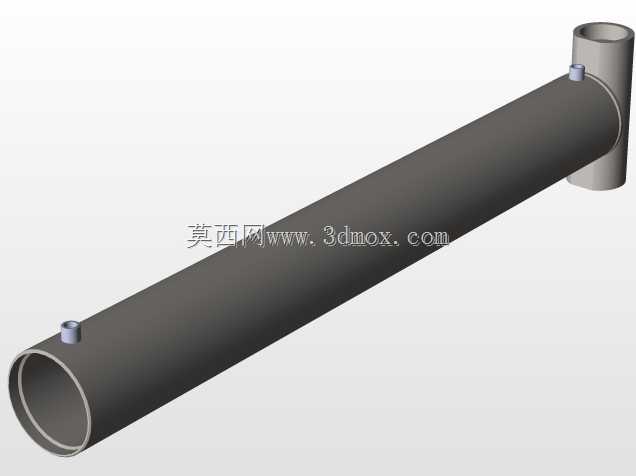

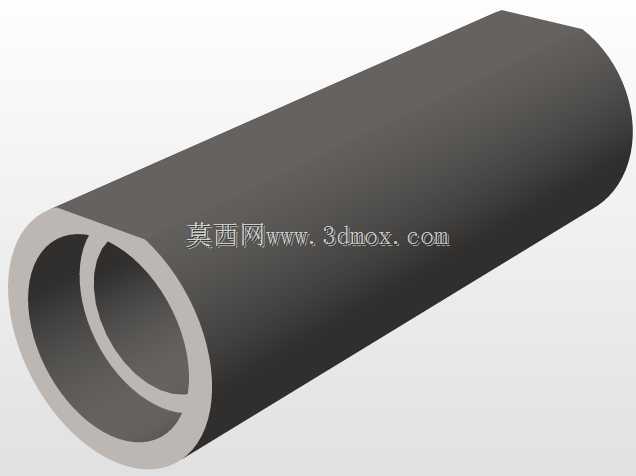

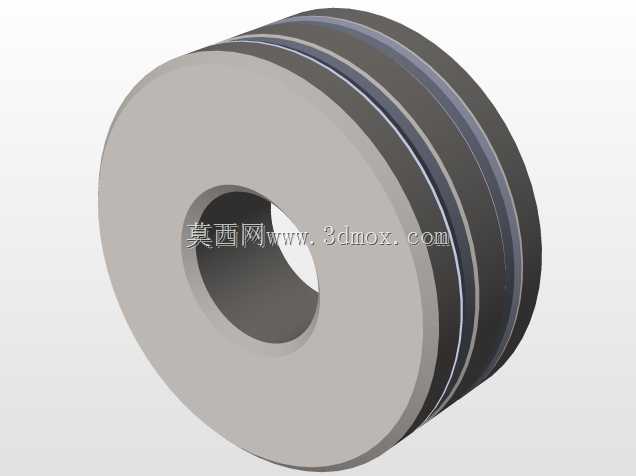

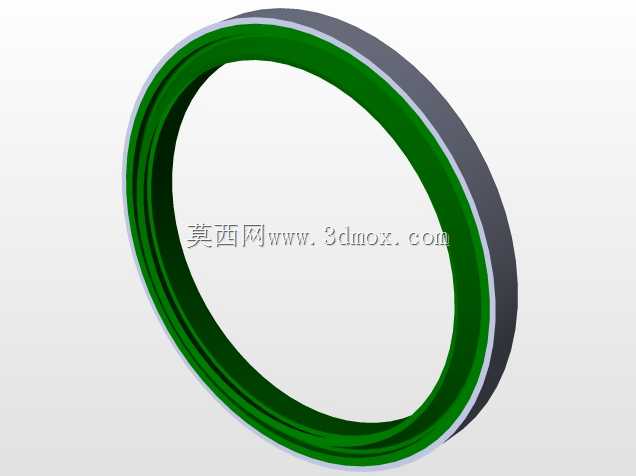

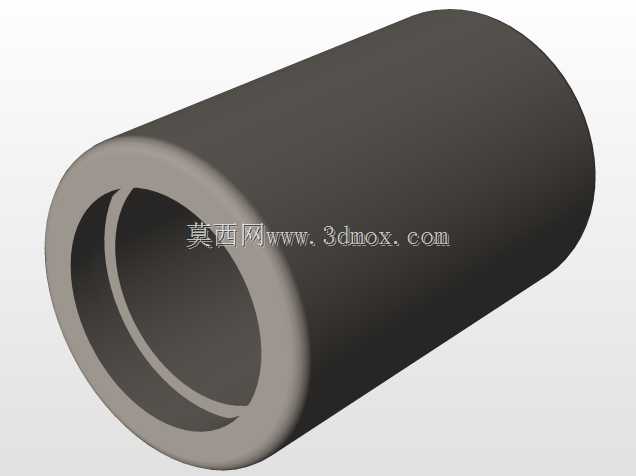

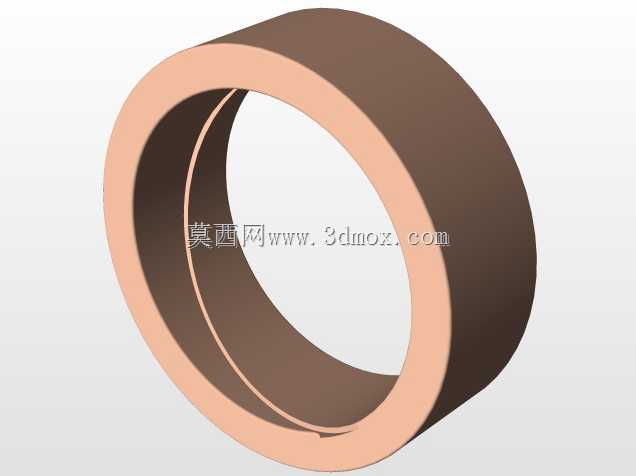

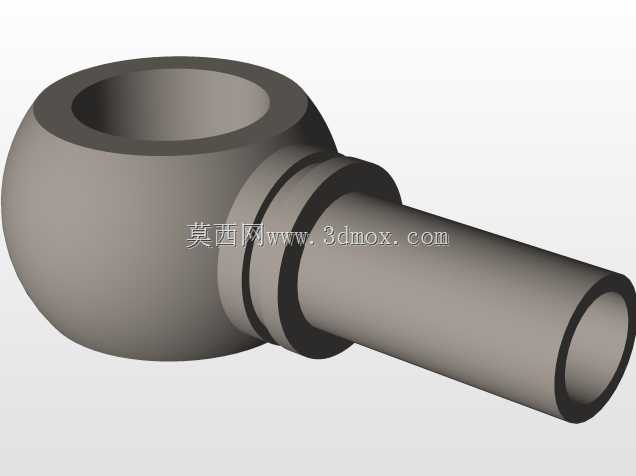

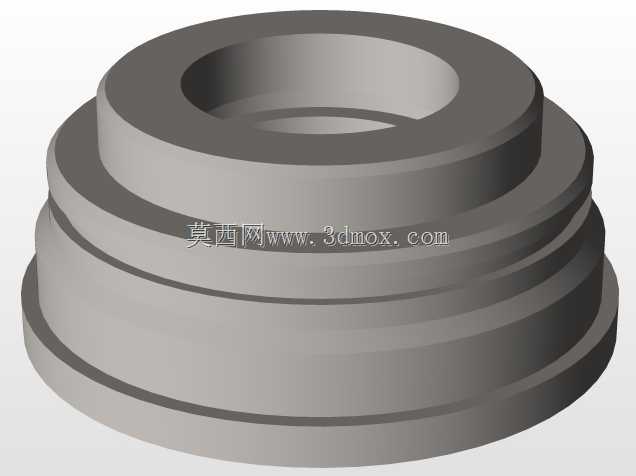

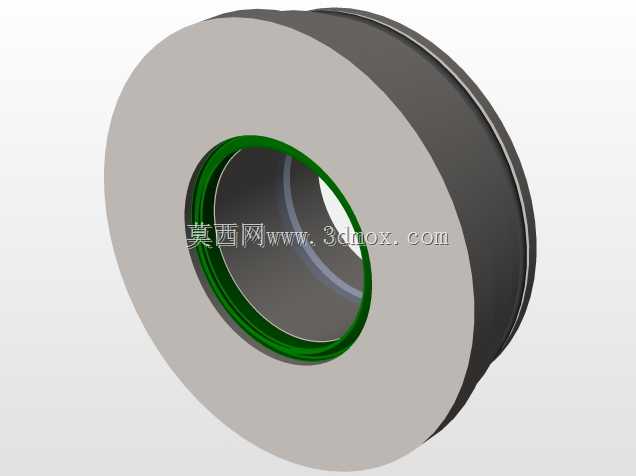

这款液压缸主要面向汽车起重机的变幅、伸缩机构作业场景设计，作为起重设备液压系统的核心执行元件，承担着将液压油压力能转换为机械能的作用，直接驱动吊臂完成角度调整、臂节伸缩动作，是决定起重作业负载能力与动作平稳性的关键部件。从结构设计来看，采用双耳环铰接安装形式，两端的铰接耳环内置耐磨衬套安装位，可适配吊臂与转台、臂节之间的铰接连接需求，安装时能够补偿小范围的角度偏差，避免作业过程中因结构形变产生的附加径向力损伤缸体密封件与活塞杆。缸筒部分采用无缝钢管加工成型，内壁做高精度珩磨处理，表面粗糙度控制在合理区间，既能降低活塞往复运动的摩擦阻力，也能延长密封件的使用寿命，减少内泄漏风险。活塞组件采用组合密封结构，搭配导向环与支撑环，可承受高压工况下的双向压力，同时具备良好的抗偏载能力，适配起重作业中频繁变载的工况特点。活塞杆表面做镀硬铬处理，硬度与耐磨性能满足户外露天作业的使用要求，可抵御风沙、雨水带来的磨粒磨损与腐蚀。缸体上设置的进出油口采用标准螺纹连接形式，可直接对接液压系统的高压胶管，油道内部做流道优化，减少压力损失，同时油口位置预留了缓冲装置安装空间，在活塞行程末端可实现平稳减速，避免硬碰撞带来的结构冲击。设计过程中充分考虑了起重设备的安装边界，整体缸体长度与行程参数匹配中小吨位吊车的臂架尺寸，耳环的铰接孔中心距、孔径参数符合通用起重部件的安装规范，无需额外改装即可适配同吨位级别的吊臂结构。在功能特性上，这款液压缸可承受额定工作压力下的轴向负载，往复运动过程中运行平稳，无爬行卡顿问题，密封结构可有效防止外泄漏，满足长期户外作业的可靠性要求，同时缸体外部预留了传感器安装位，可根据需求加装行程传感器，实现吊臂伸缩长度、变幅角度的精准闭环控制，适配智能化起重设备的升级需求。
