伊顿静液压传动装置结构设计

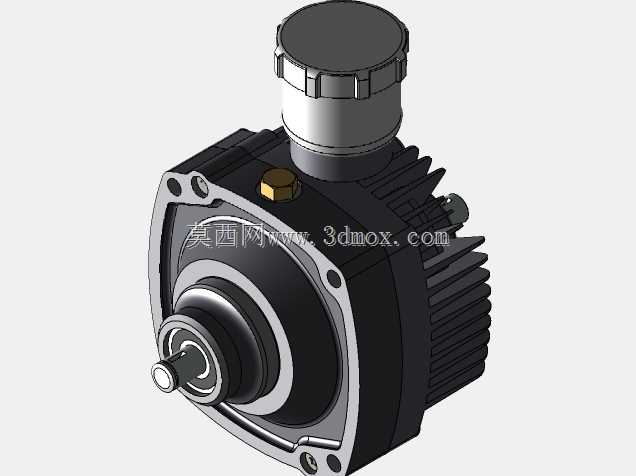

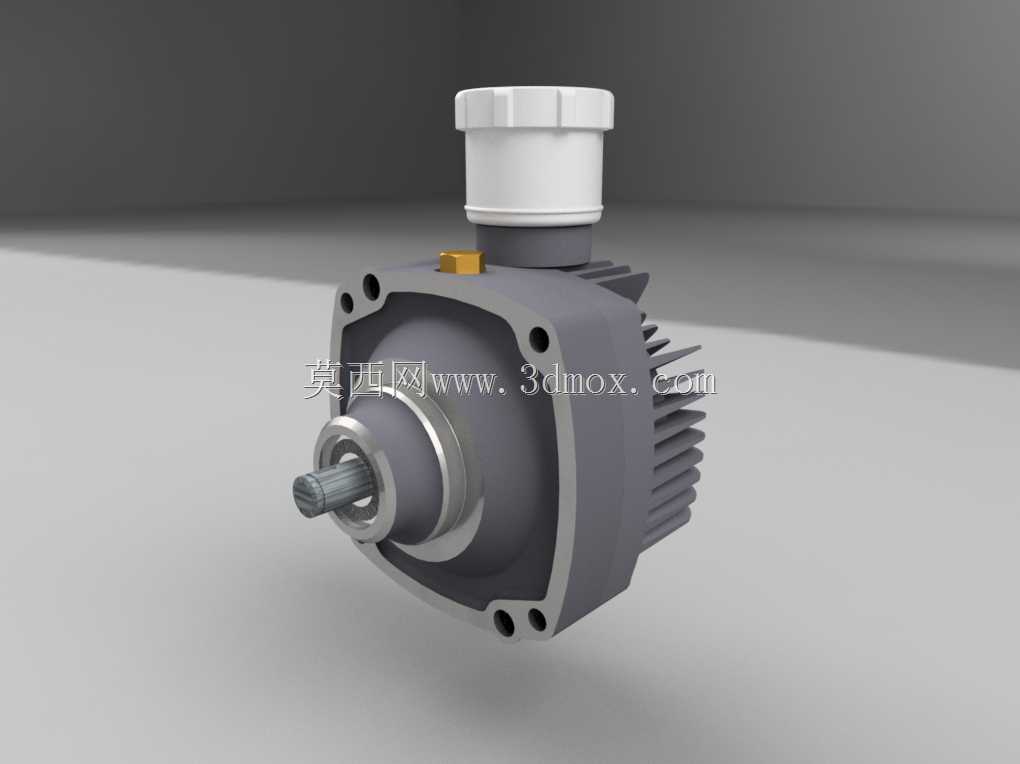

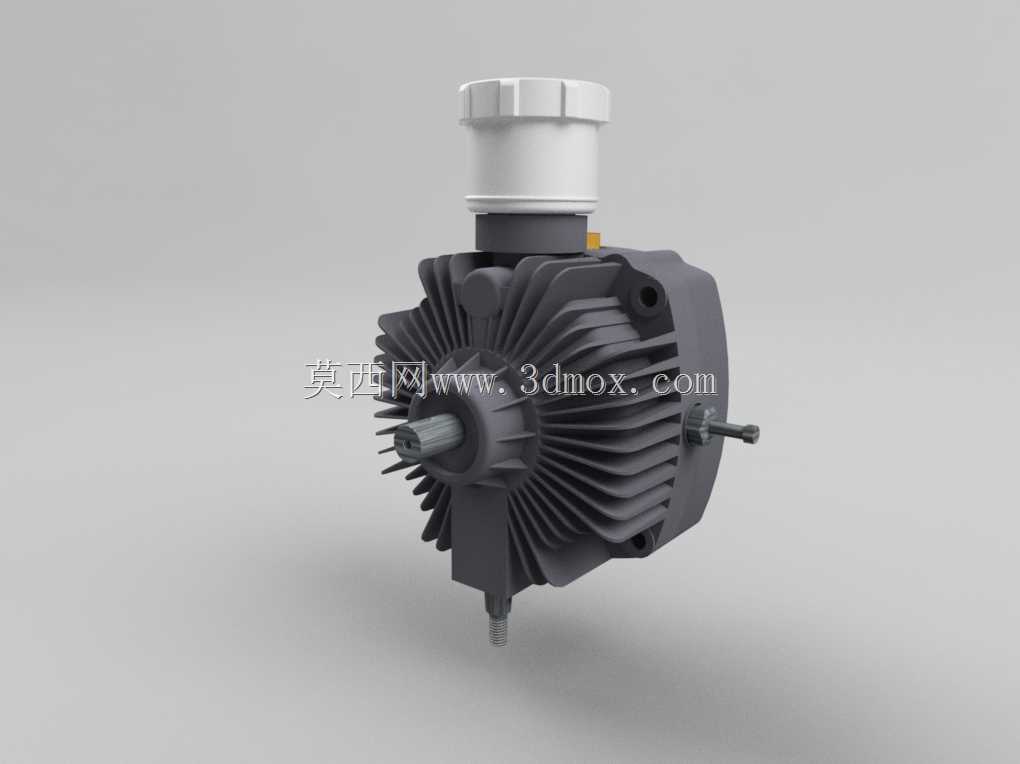

这款静液压传动单元多用于中小型工程机械、农用作业装备的行走驱动回路，也可适配小型特种作业车辆的动力传输系统，在需要无级变速、低速大扭矩输出的工况下，能替代传统机械变速结构，简化整机传动链路。从实际使用场景来看，这类传动件常布置在装备底盘的动力输出端，直接对接行走轮组或者作业执行机构，不需要额外布置复杂的离合器、换挡齿轮组，操作人员仅通过控制液压油的流量与压力，就能平顺实现输出转速、转向的调节，在泥泞、坡地等复杂作业环境下，动力输出的稳定性远优于普通机械传动结构。从结构设计层面看，该单元采用集成式壳体布局，将配流机构、转子组件、输出轴端密封结构整合在同一铸铝壳体内，壳体外侧布置的散热鳍片，能在设备连续作业时通过行驶气流带走液压油溢流产生的热量，避免油温过高导致的内泄增大、密封件老化加速问题。顶部的注油透气盖兼顾了液压油补充、腔体压力平衡的作用，日常维护时不需要拆解主体结构，仅需打开顶盖即可完成油液更换、杂质排查。输出端采用花键轴结构，配合端面的安装法兰孔位，能直接对接不同规格的连接法兰，安装时需要注意轴端的同轴度公差，控制在0.1mm以内可有效降低运行时的径向跳动，延长轴承与密封件的使用寿命。壳体周边的四个安装孔采用对称布局，适配不同角度的安装固定需求，安装边界需要预留至少15mm的周边间隙，方便后续检修时拆卸端盖螺栓、外接控制油路。设计时充分考虑了工况适配性，壳体的密封结构采用多道双唇形密封圈，能在高粉尘、高湿度的户外作业环境下阻挡外部杂质进入腔体内部，内部的流道经过平滑过渡处理，能减少液压油流动时的压力损失，提升整体传动效率。在进行整机配套选型时，需要匹配对应排量的液压泵组，同时根据作业负载调整系统溢流压力，避免长期超压运行导致内部构件疲劳损坏。该结构的三维建模完整还原了内部装配关系与外部安装接口，可直接用于整机布置的干涉校验、安装工装设计，也能作为液压传动课程的教学演示模型，帮助设计人员理解静液压传动的结构组成与工作逻辑。
