ULA火箭发射连接支撑结构件

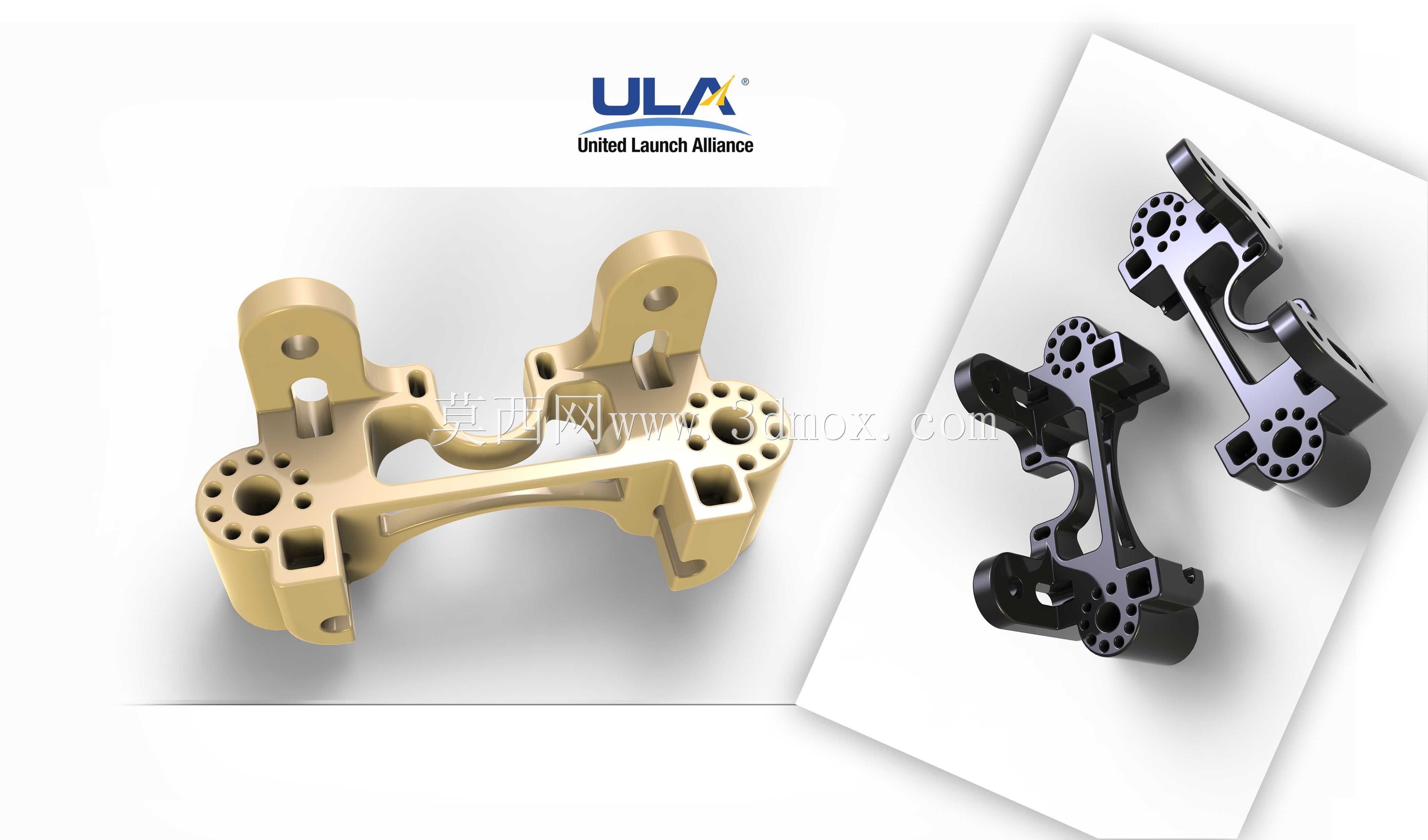

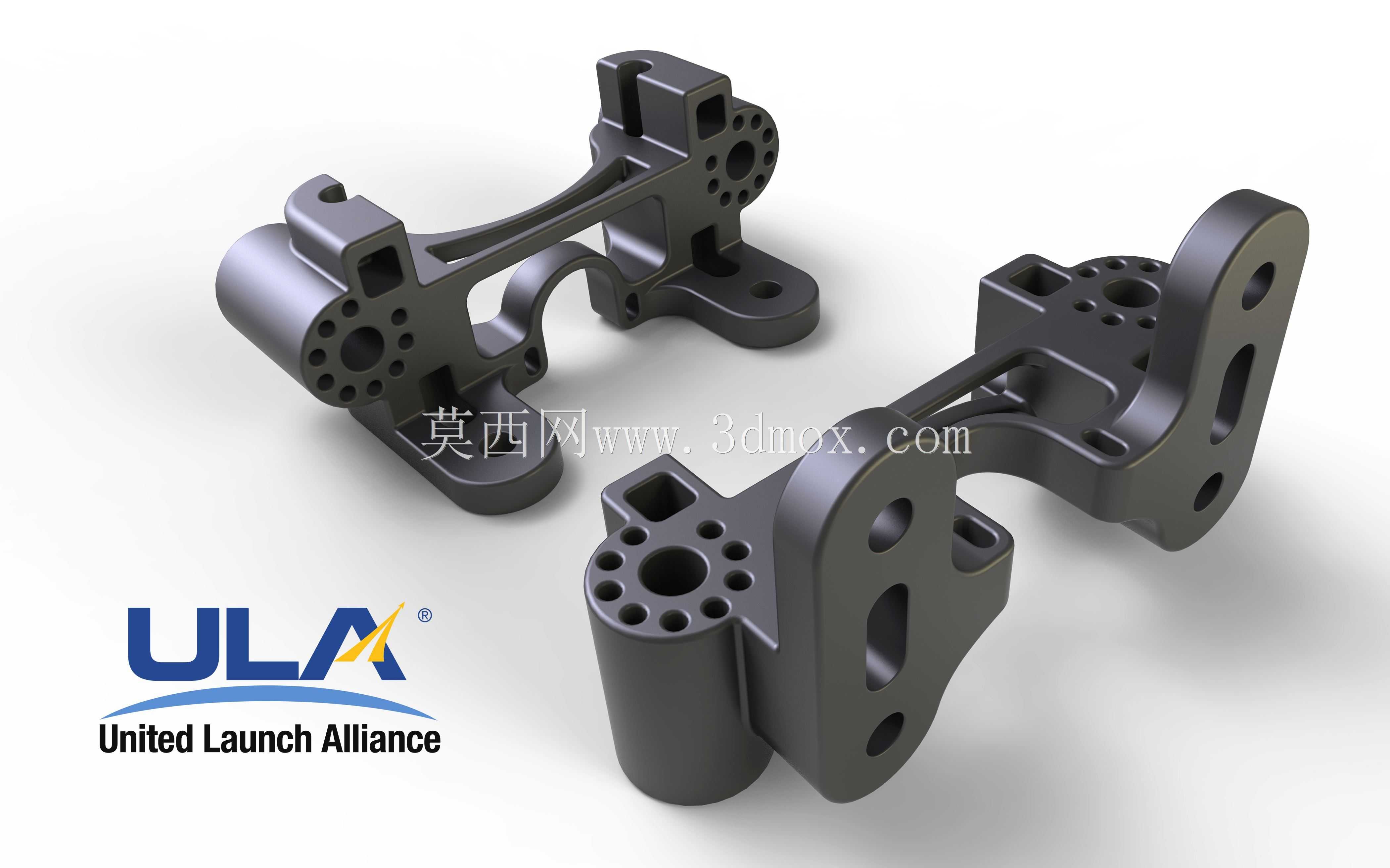

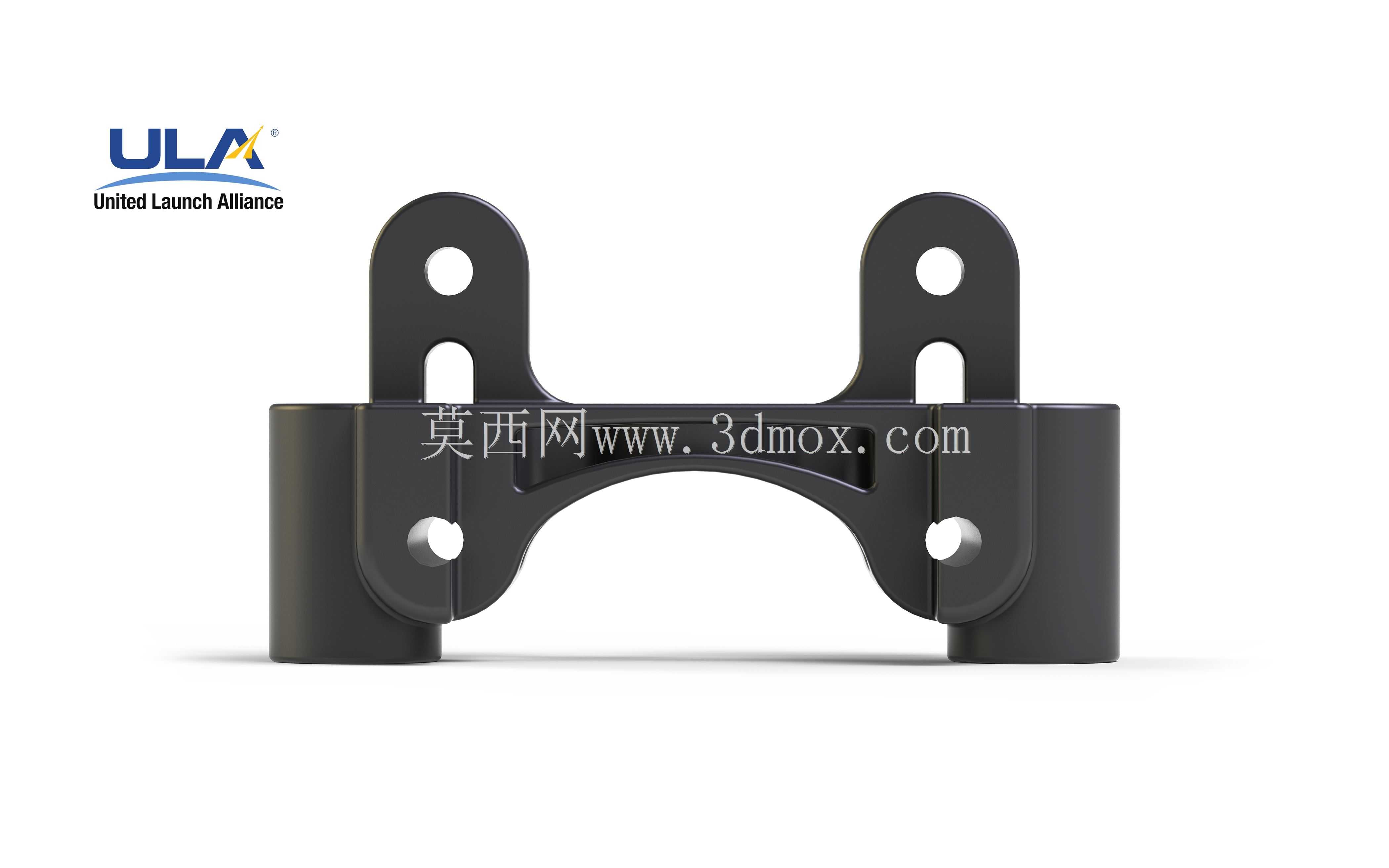

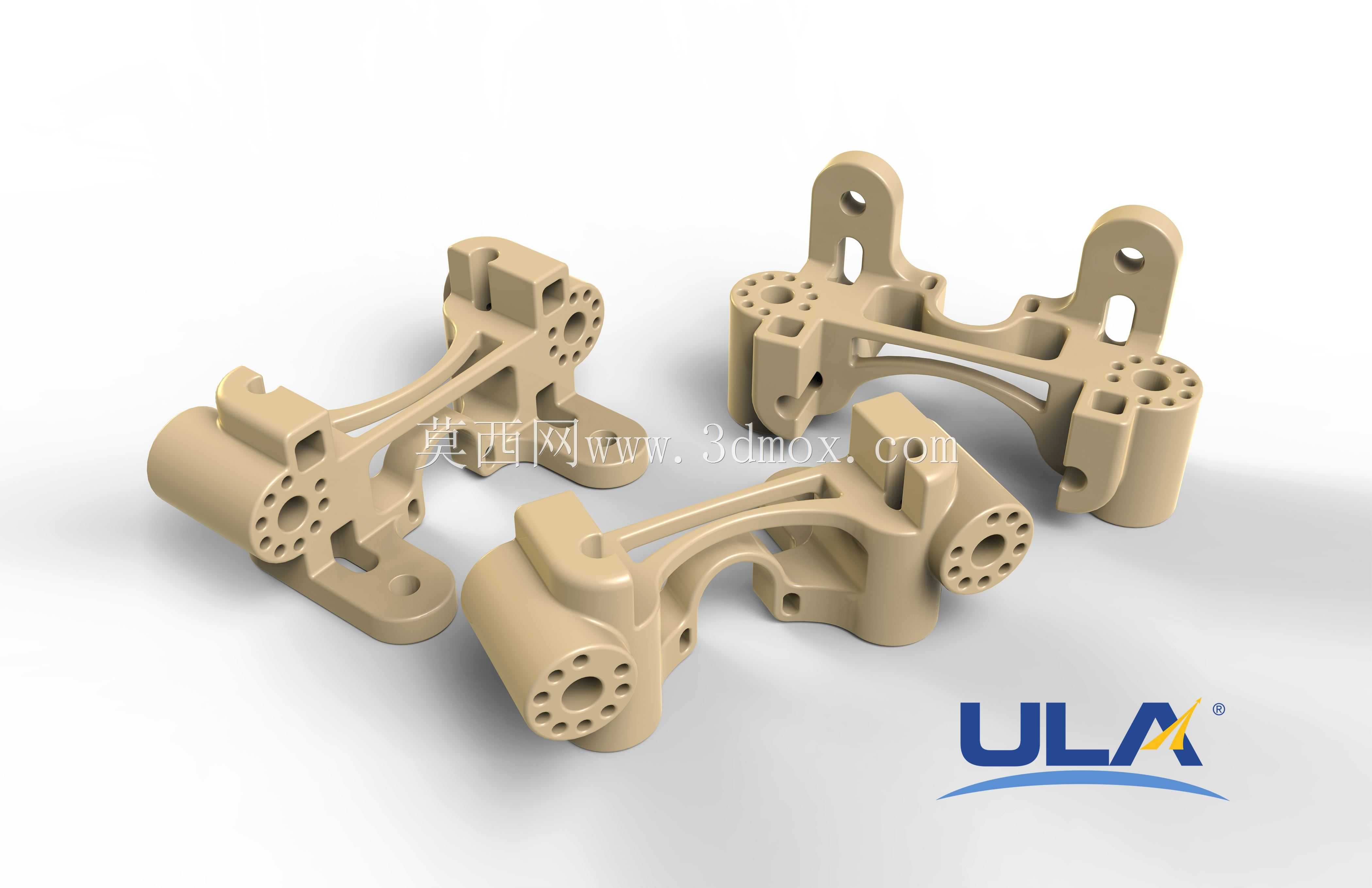

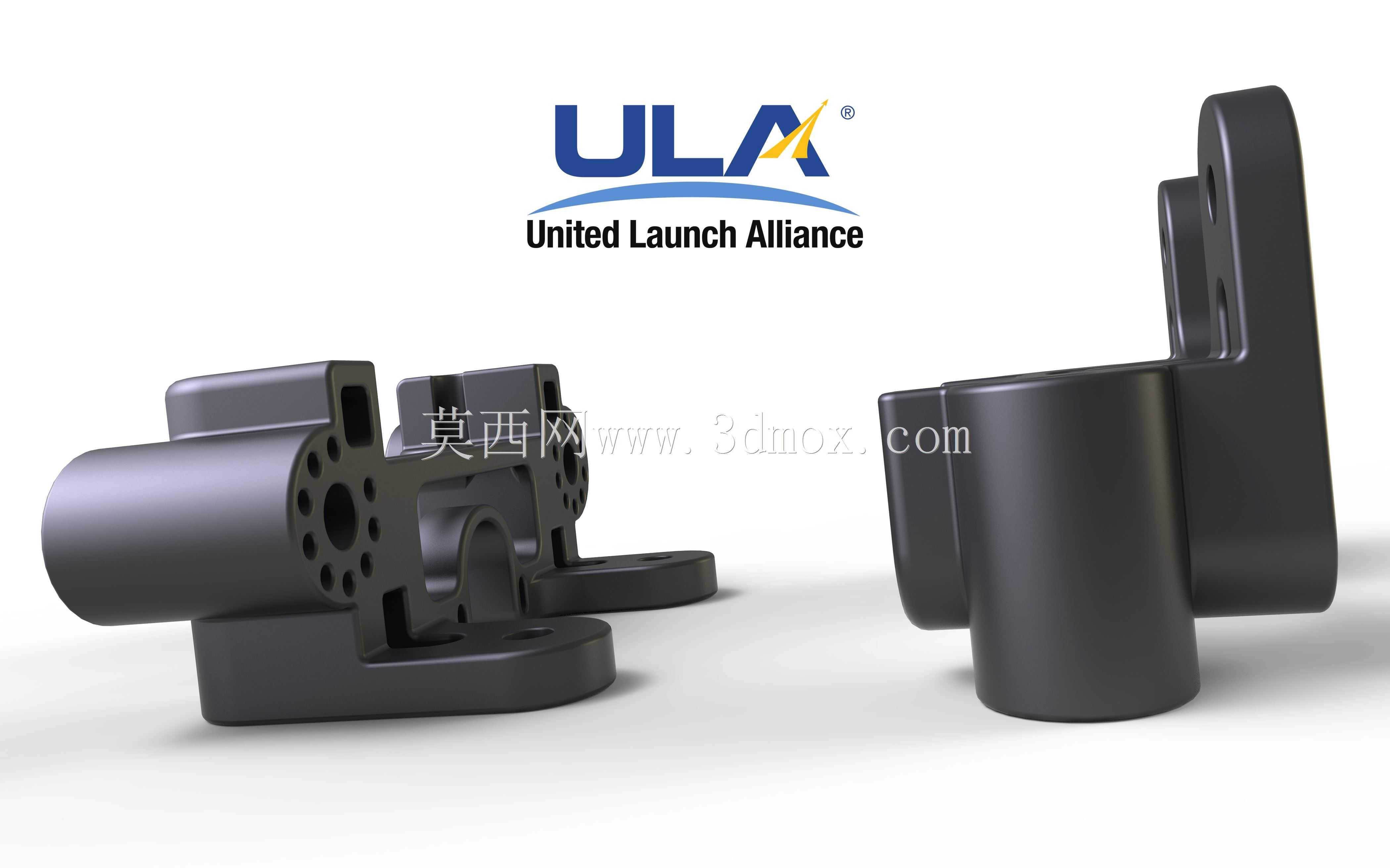

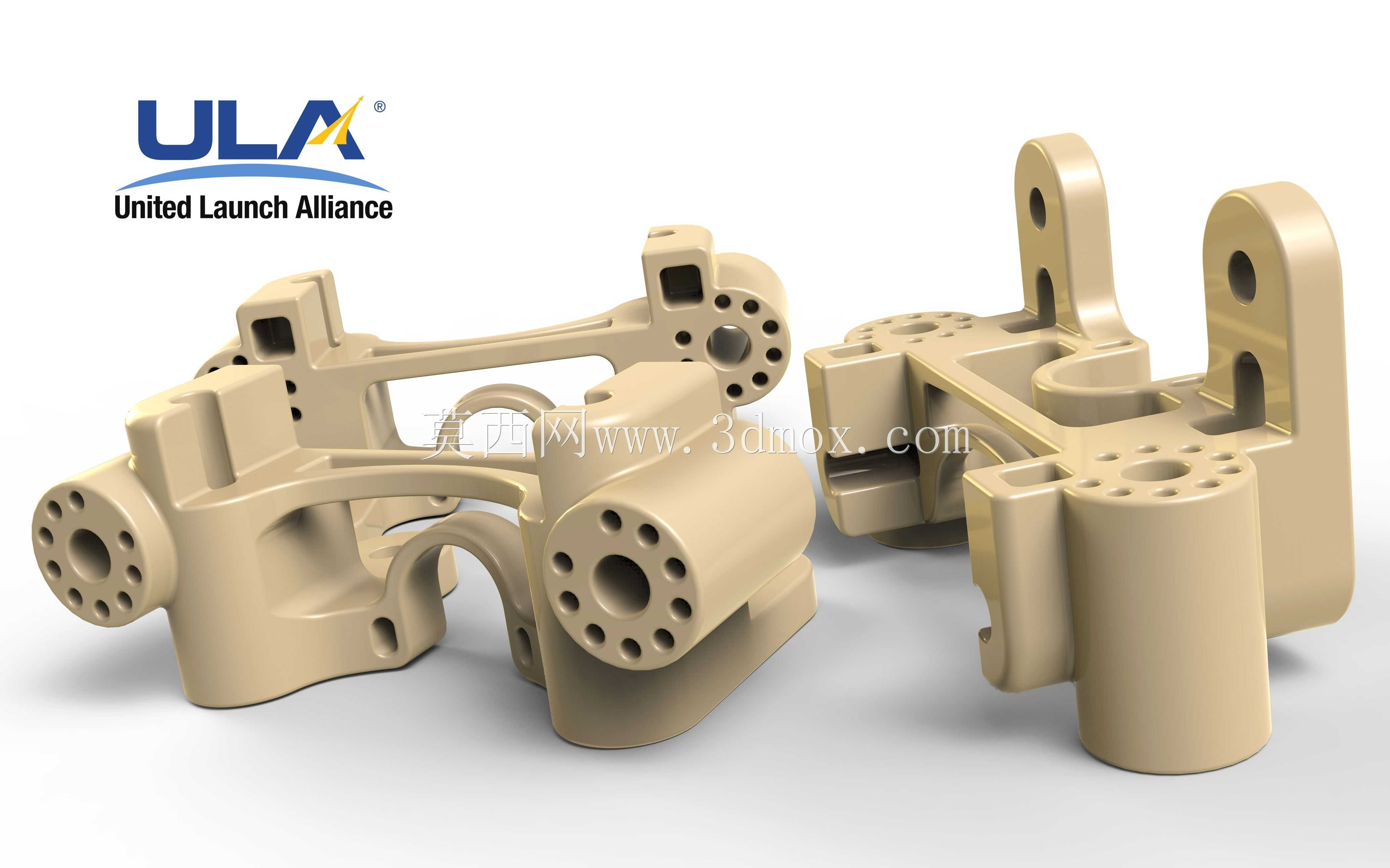

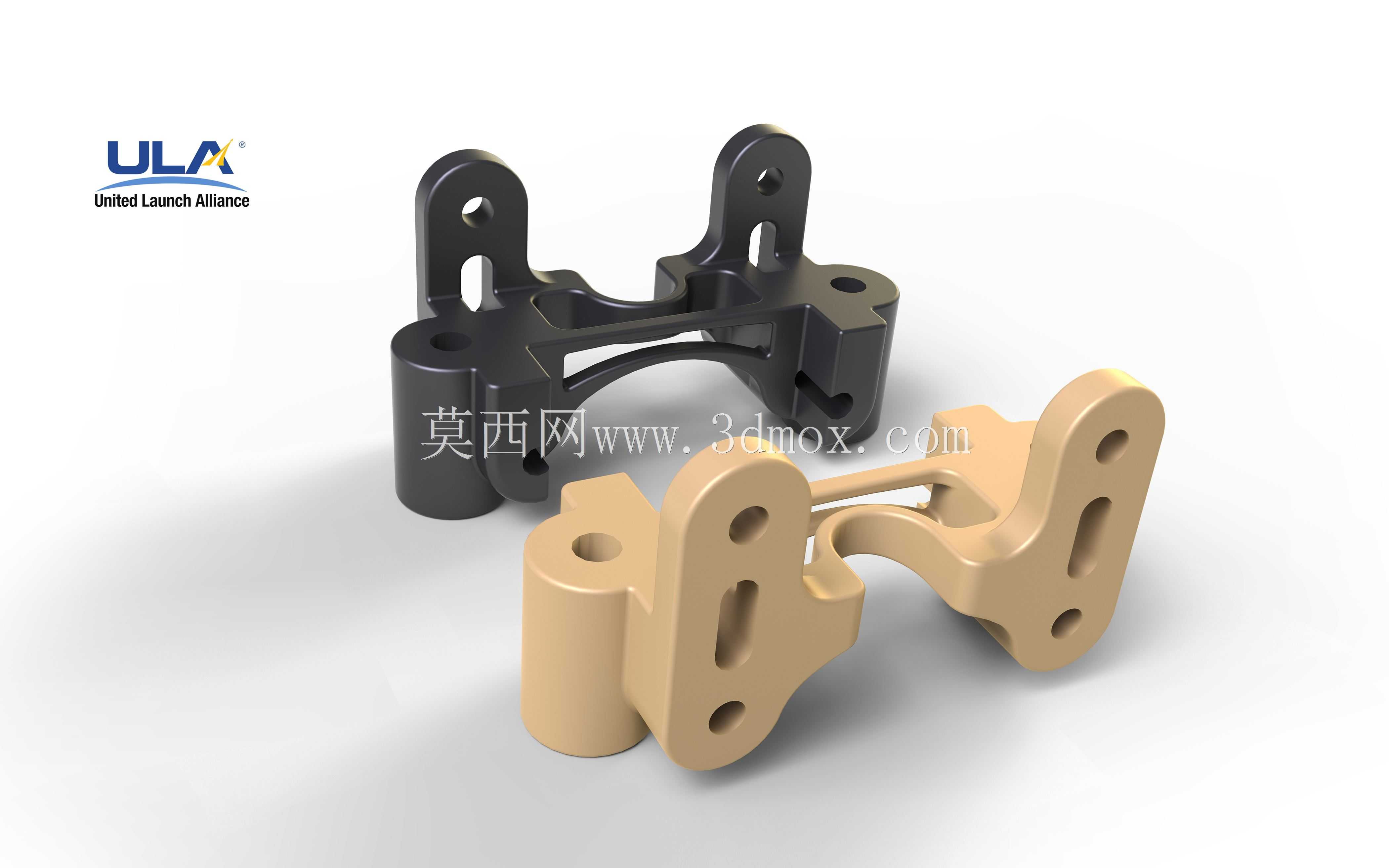

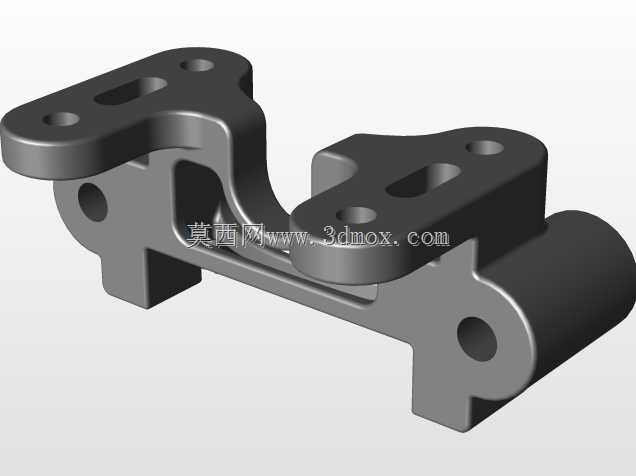

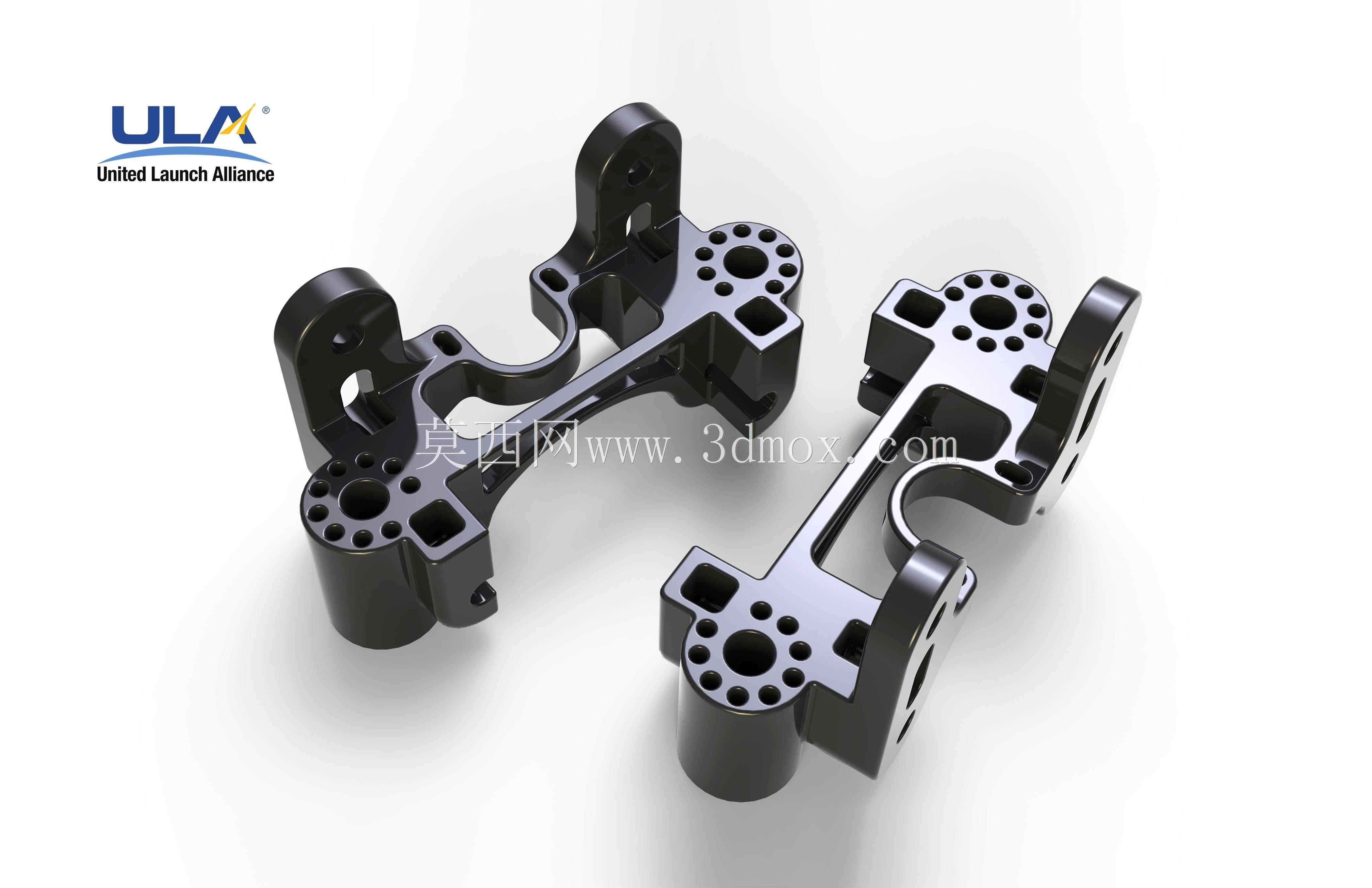

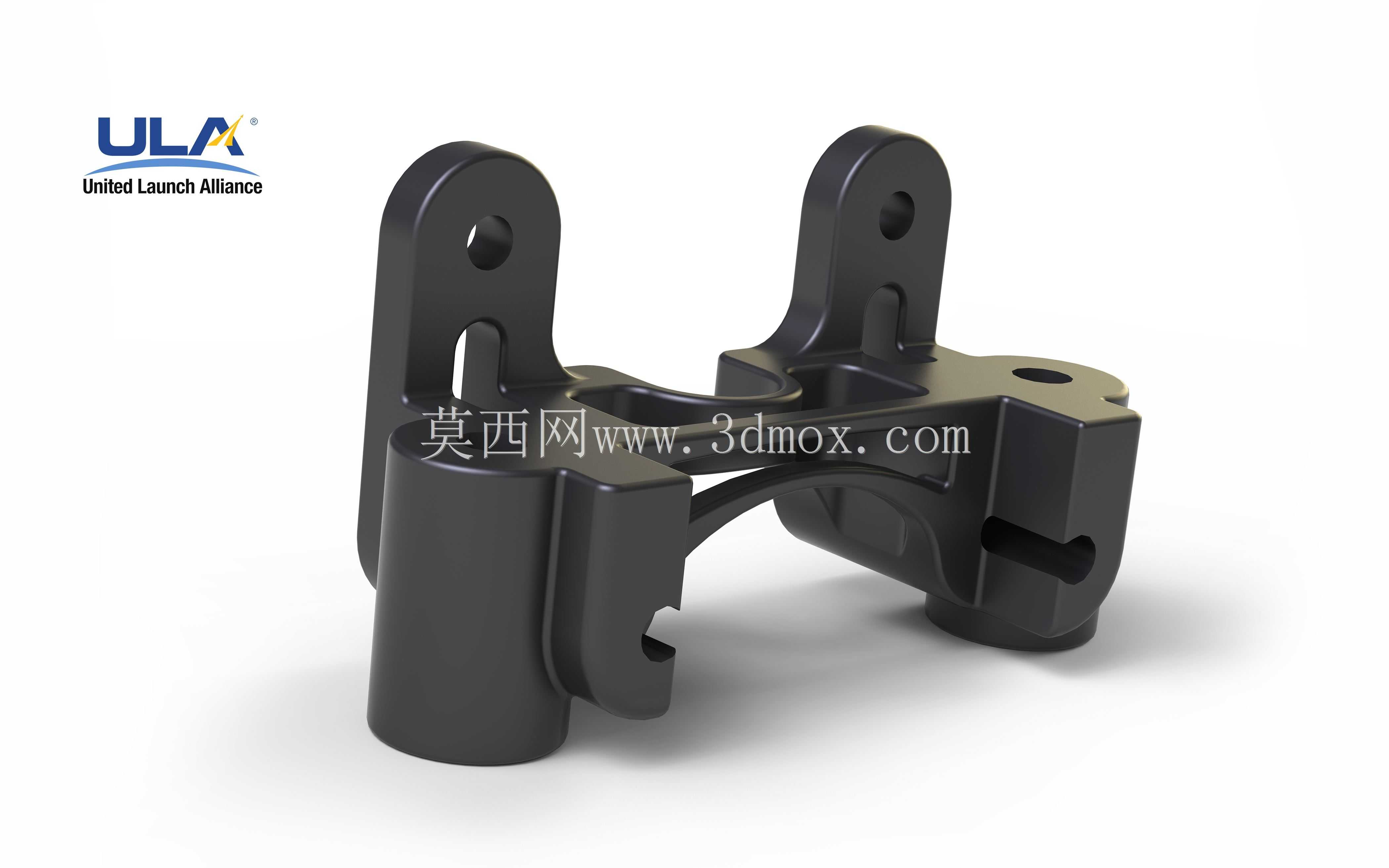

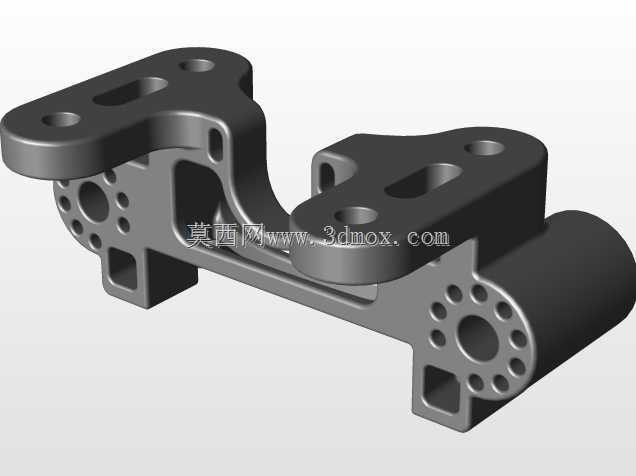

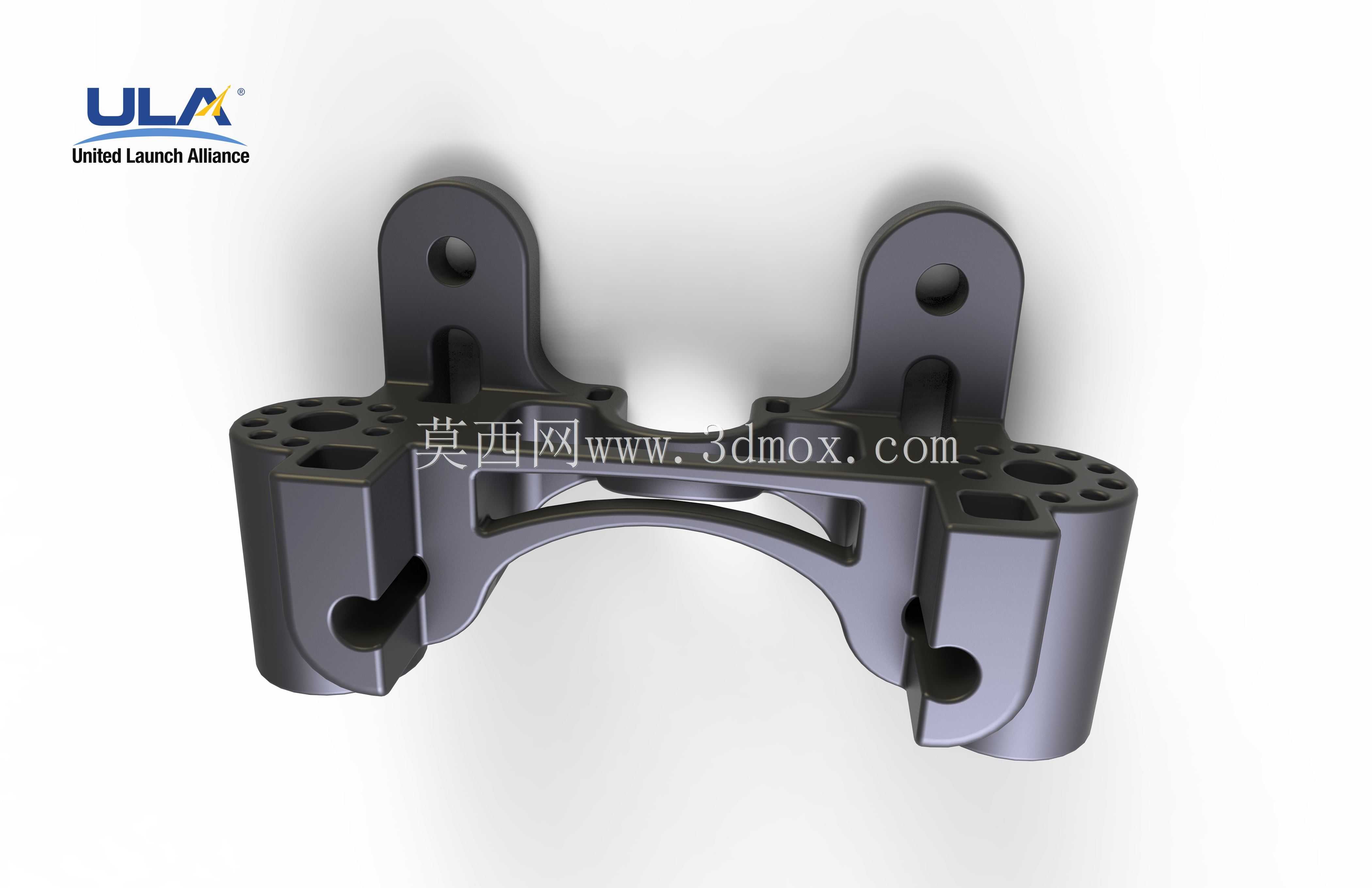

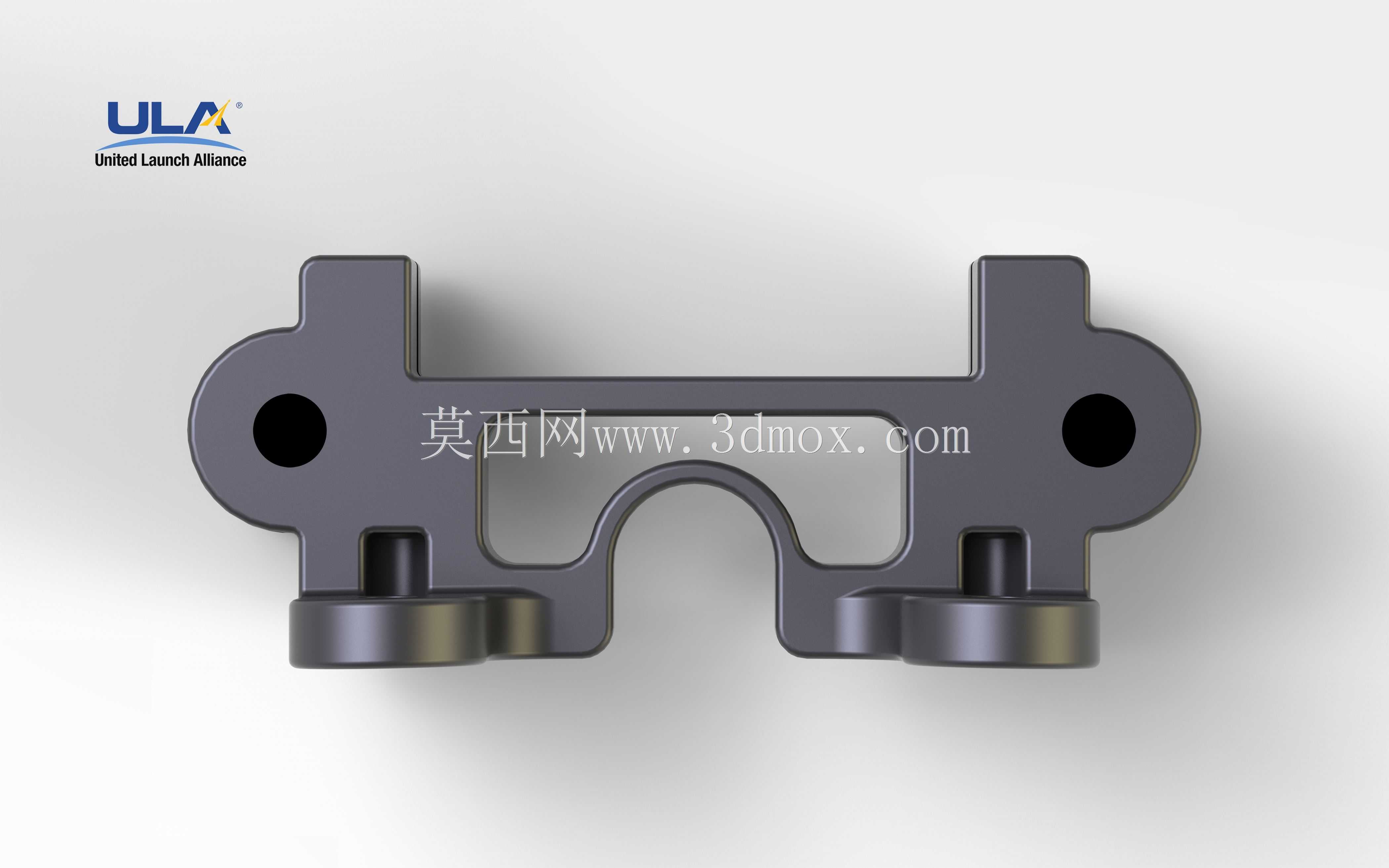

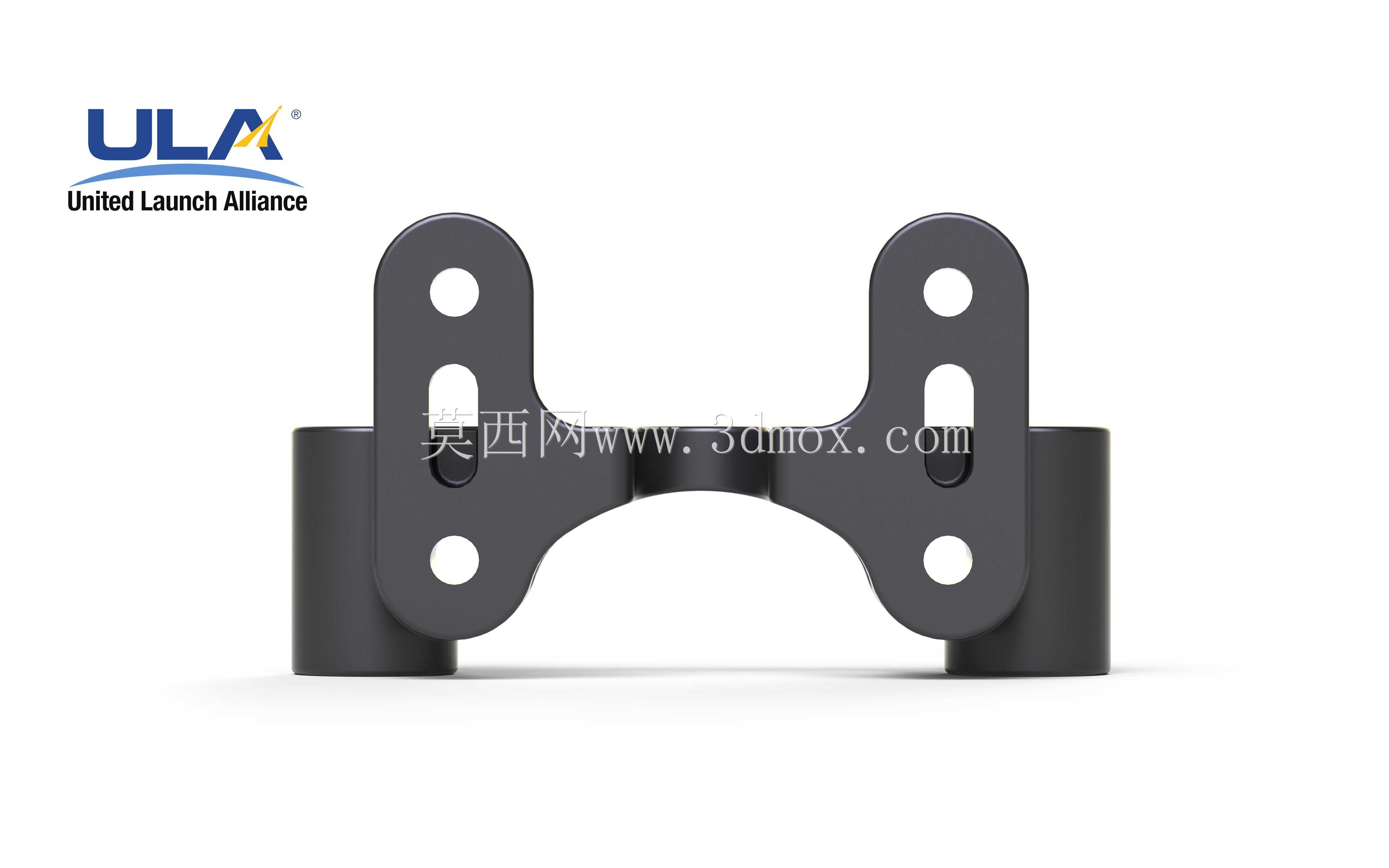

该结构件应用于航天运载火箭的箭体设备安装场景，承担箭上管路、小型传感组件与箭体主结构之间的连接承载功能，在火箭发射升空的全流程中，需要耐受起飞阶段的强振动冲击、飞行过程中的气动载荷以及级间分离瞬间的瞬时作用力，是保障箭上附属部件安装可靠性的关键承力零件。从结构设计来看，零件采用双侧对称式支架布局，主体通过一体化的连接横梁将两侧的安装支座连为整体，避免分体式装配带来的累积误差，同时减少装配环节的紧固件数量，降低结构整体重量。两侧支座上分布有不同孔径的安装孔位，大尺寸通孔用于主承力螺栓与箭体主结构的紧固连接，小孔径阵列孔用于适配不同规格的附属部件安装，可兼容多种管路固定卡箍、小型传感器安装座的固定需求，无需额外加工转接件即可完成多类部件的集成安装。零件上的镂空减重槽经过受力路径优化，在不削弱主承力截面强度的前提下，尽可能去除非受力区域的材料，匹配航天产品对重量控制的严苛要求，所有孔位边缘、结构转角处均做了圆角过渡处理，避免应力集中导致的结构疲劳失效，在发射阶段的交变载荷作用下可有效降低裂纹萌生风险。安装边界方面，零件底部的两个安装平面为定位基准面，平面度控制在较高精度范围，与箭体安装面贴合时可保证连接刚度，两侧支座的安装孔位同轴度经过严格校核，确保主连接螺栓安装时不会出现别劲现象，横梁部分的截面采用变厚度设计，在受力较大的支座连接位置适当增加壁厚，在横梁中段受力较小区域减小壁厚，进一步优化重量与强度的平衡。零件的侧向延伸支板上开设的长圆形调节孔，可补偿安装过程中的微小位置偏差，降低装配时的对位难度，适配箭体总装过程中的公差累积调整需求，整体结构在满足承载要求的同时，兼顾了装配便利性与重量控制要求，符合航天运载产品的结构设计逻辑。
