ULA火箭连接支架结构设计

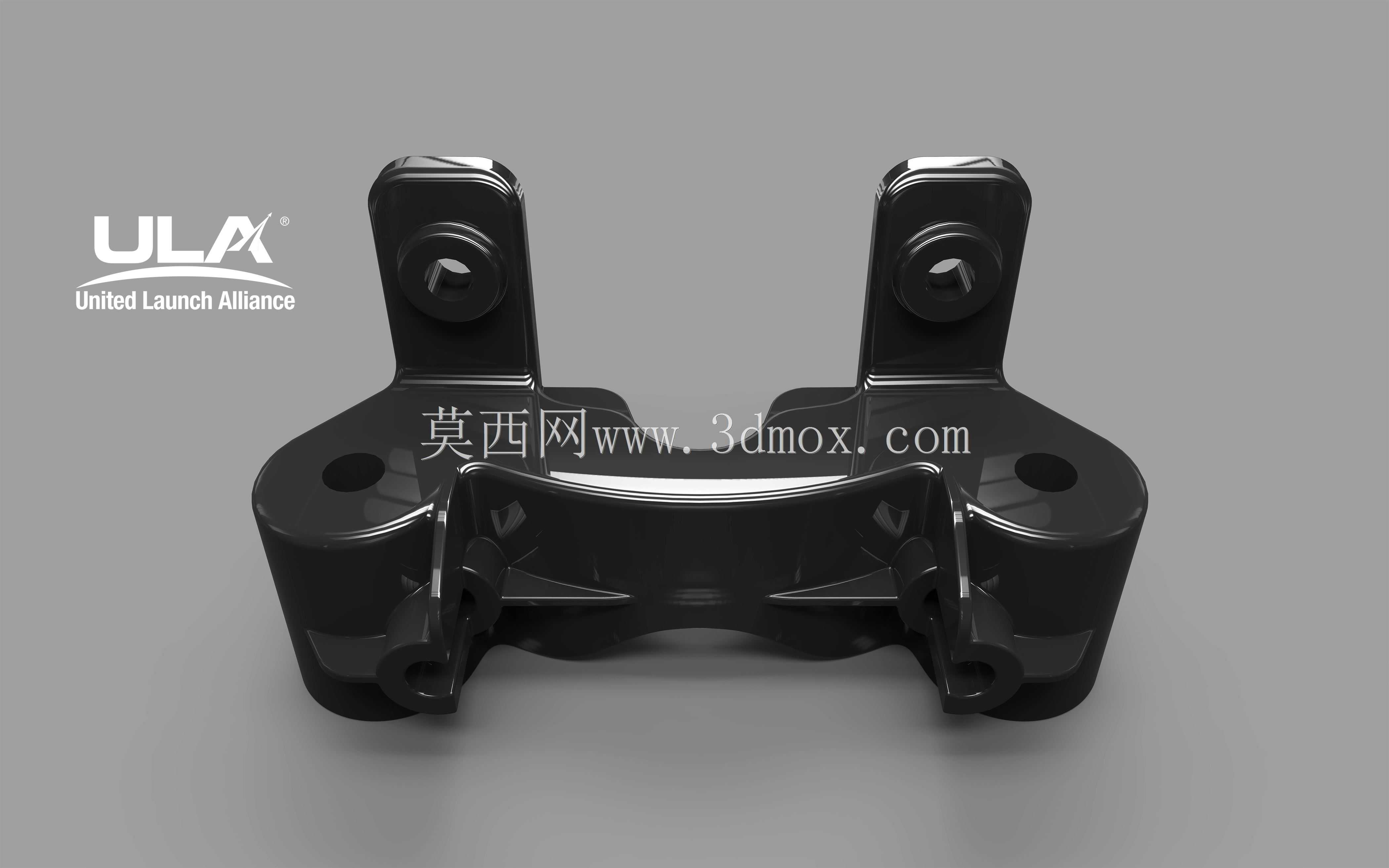

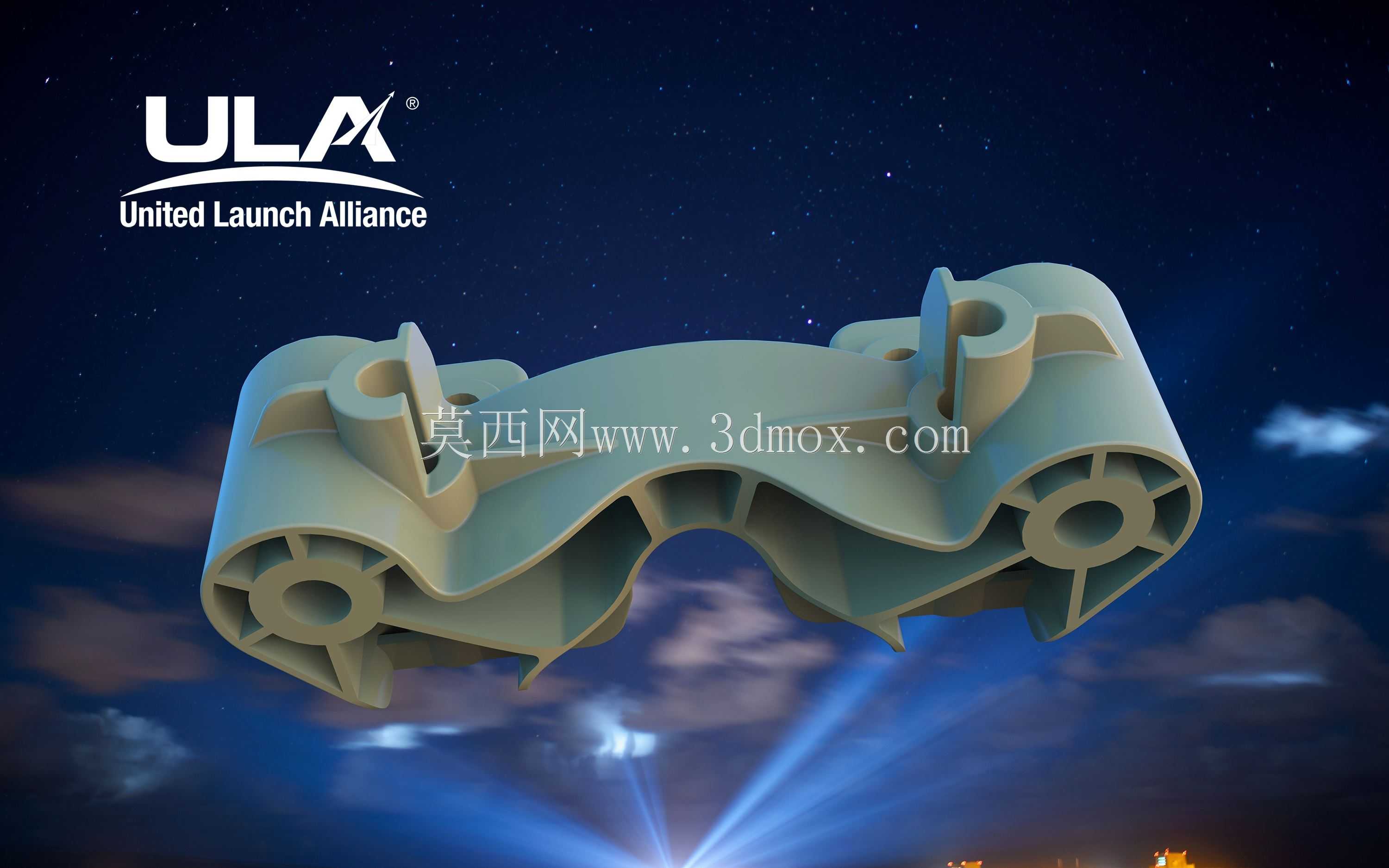

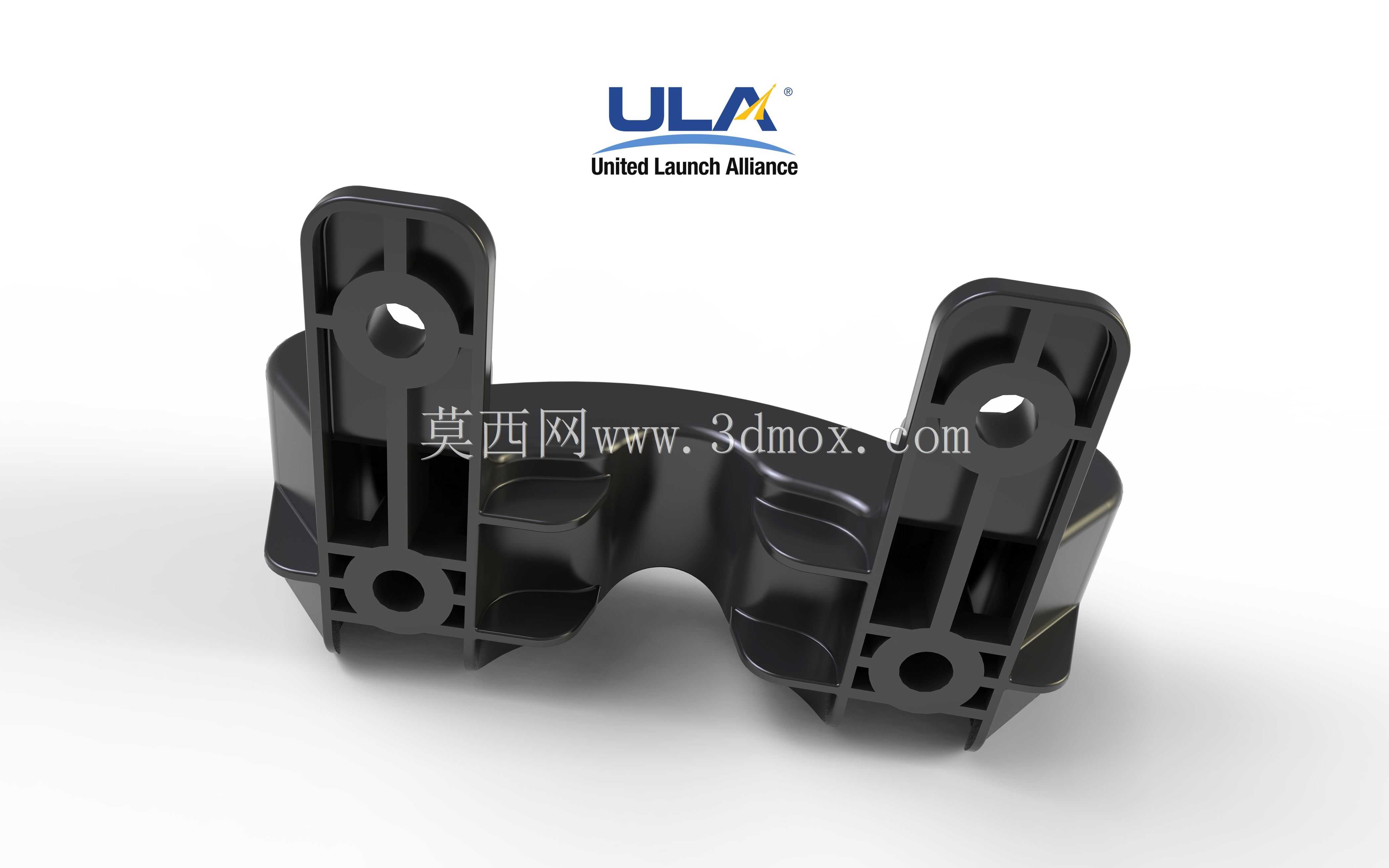

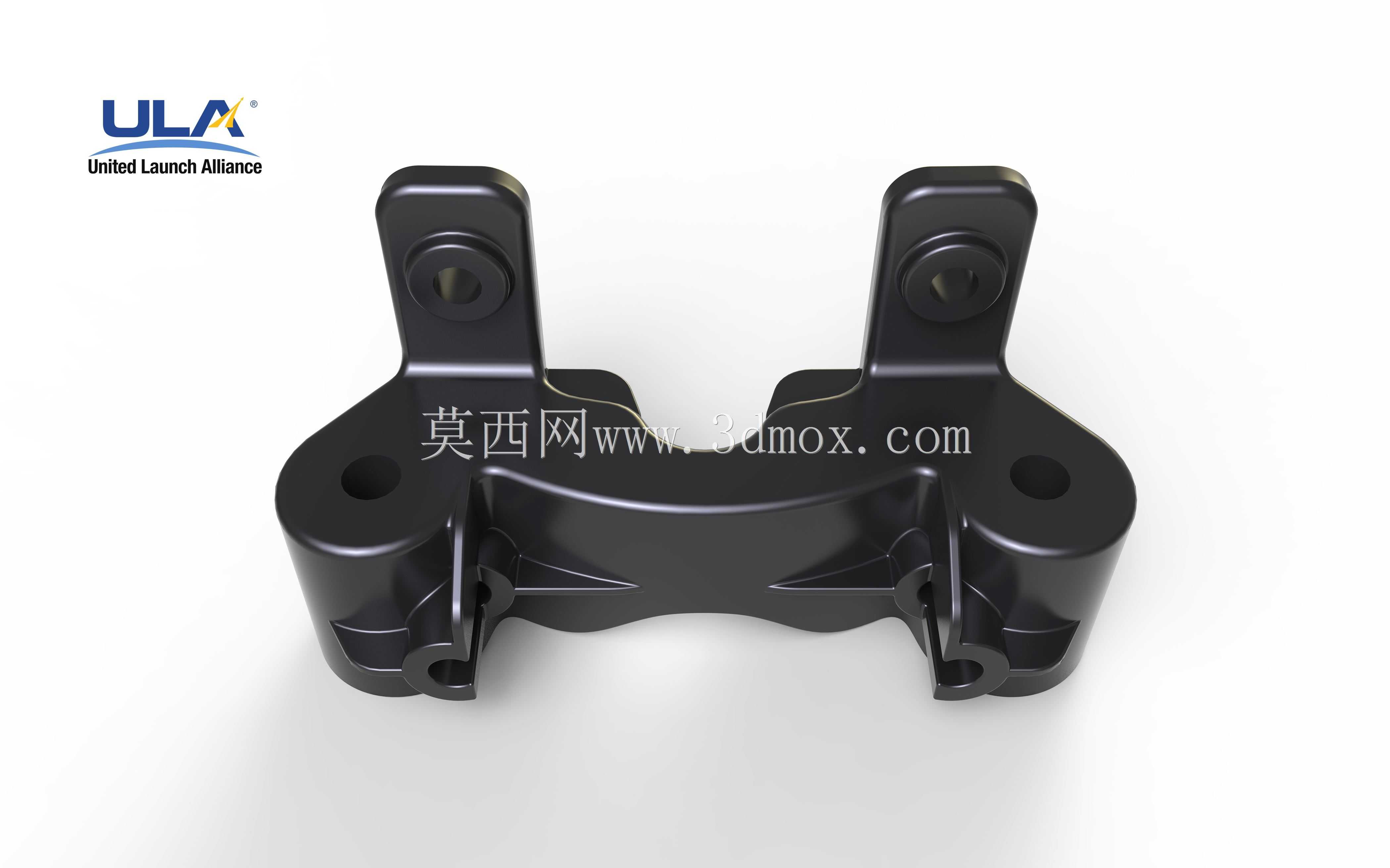

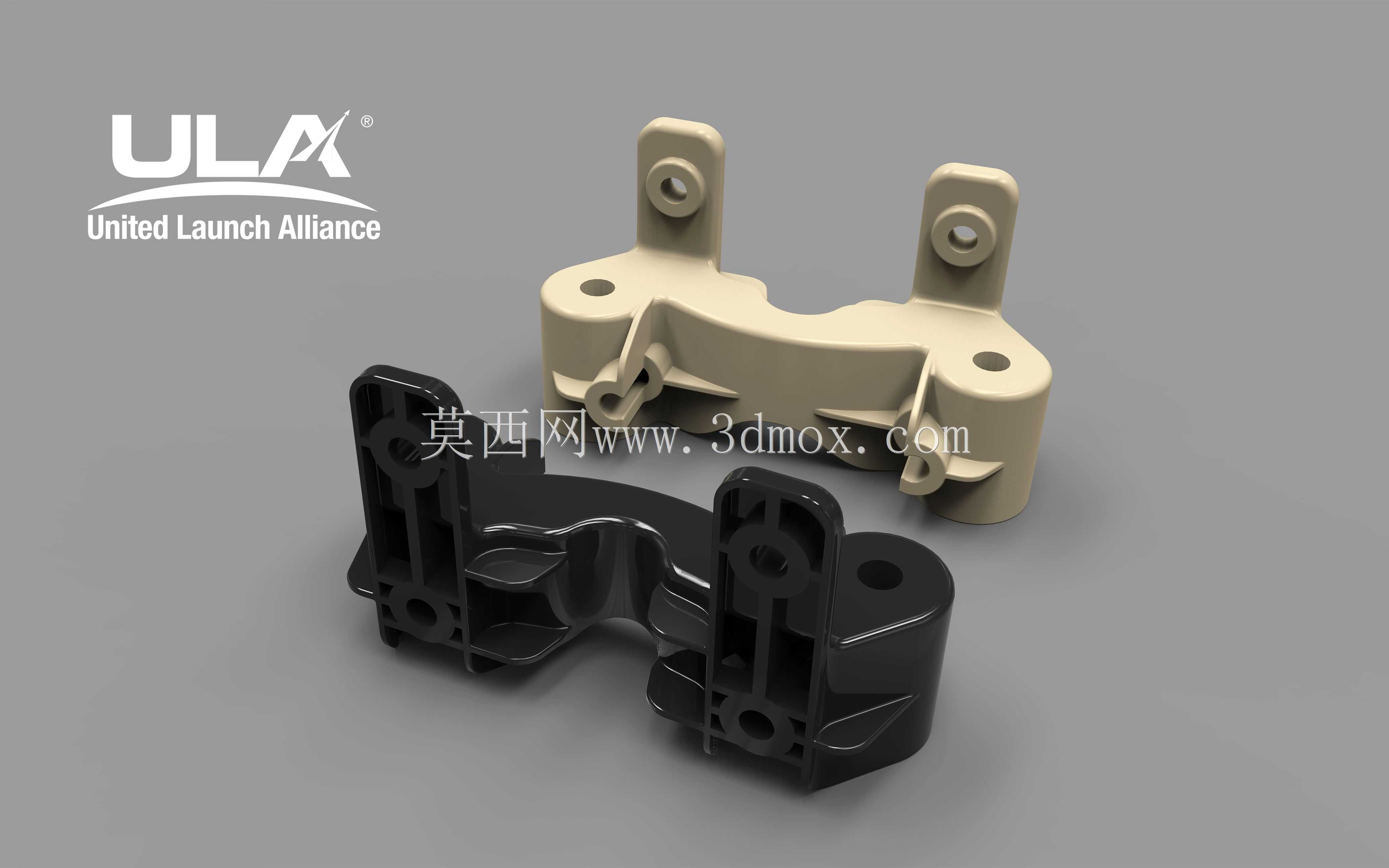

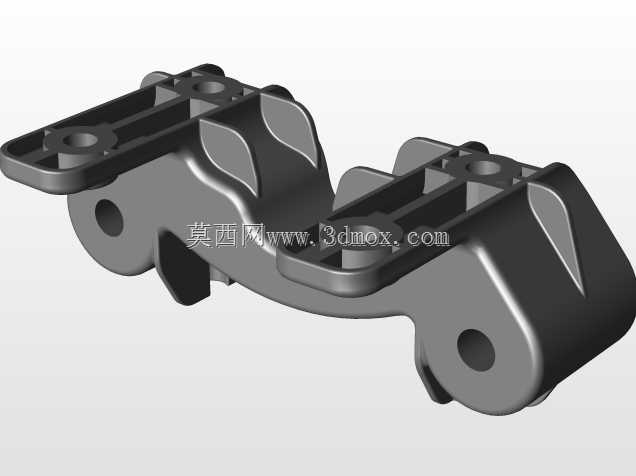

该构件属于航天发射载具的承力连接类结构，主要应用于ULA运载火箭的箭体内部管路、线缆束与主承力梁之间的连接固定场景，在火箭起飞段、大气层内飞行段以及级间分离阶段，承担来自箭体振动、气动载荷以及管路自身热胀冷缩带来的复合作用力，避免管路、线缆在强过载环境下出现移位、拉扯断裂的故障。从结构设计逻辑来看，整体采用对称式异形梁布局，两端设置带同轴安装孔的筒状铰接座，可通过标准紧固件与箭体预埋的安装接口快速对接，安装孔的同轴度公差控制在0.02mm以内，保证装配后铰接转动的顺畅度，不会出现卡滞或额外附加应力。中部的弧形过渡梁体采用变截面设计，在载荷传递路径上的主受力区域保留足够的壁厚，而非受力区域则通过挖空减重槽、设置加强筋的方式降低整体质量，筋条的走向完全贴合主应力迹线分布，既避免了材料冗余带来的无效重量增加，又能保证在极限过载工况下不会出现应力集中导致的结构断裂。构件的外形轮廓完全避让箭体内部相邻的管路、设备安装空间，安装边界的最小间隙控制在3mm以上，避免装配过程中出现干涉，同时两端铰接座的端面设置有定位止口，装配时可快速实现定位，无需额外调整工装即可完成紧固件的锁紧作业。从功能特性上看，该结构同时具备一定的形变缓冲能力，当箭体出现小幅结构形变时，梁体的弧形段可产生微量弹性变形吸收冲击能量，不会将载荷直接传递到所固定的管路或线缆上，对所搭载的弱电线路、低温推进剂管路起到可靠的保护作用。设计过程中充分考虑了航天工况下的极端环境适应性，所有棱角位置均做了R2以上的圆角过渡，避免应力集中，同时表面无多余的凸起结构，不会在飞行过程中产生额外的气动阻力（针对箭体外露安装场景），也不会在装配时划伤操作人员或相邻部件的防护层。
