ULA火箭硬件连接支架结构设计

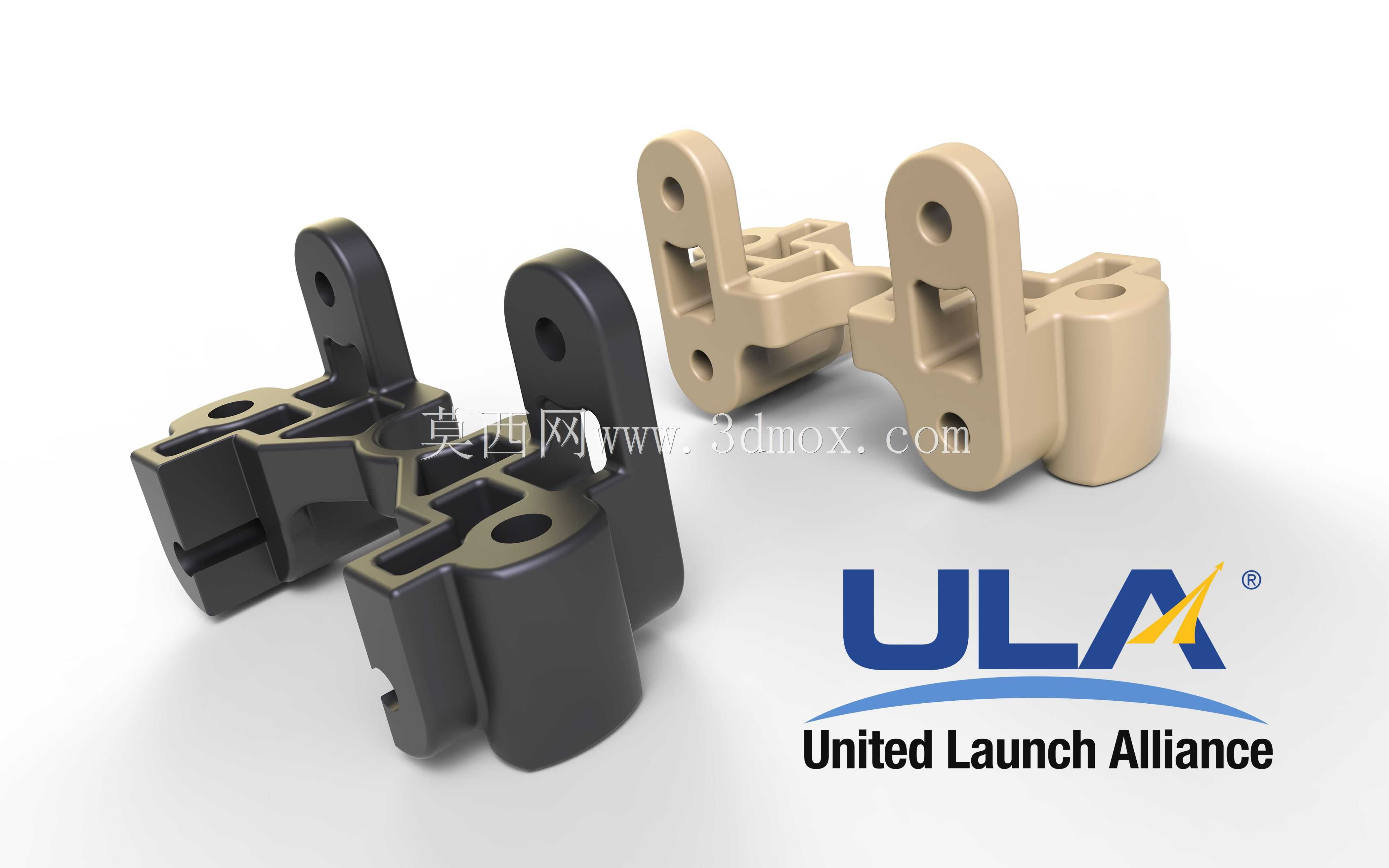

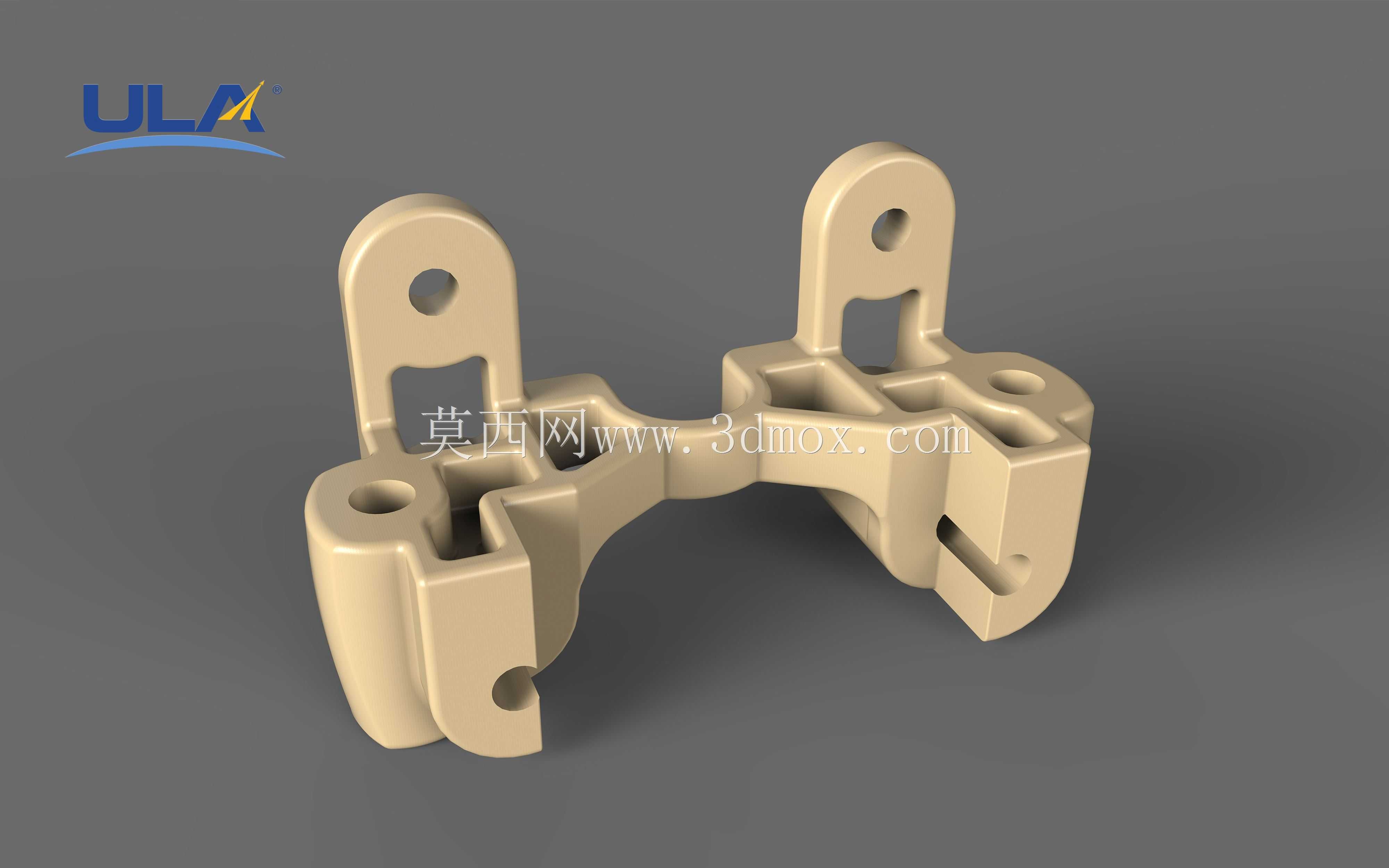

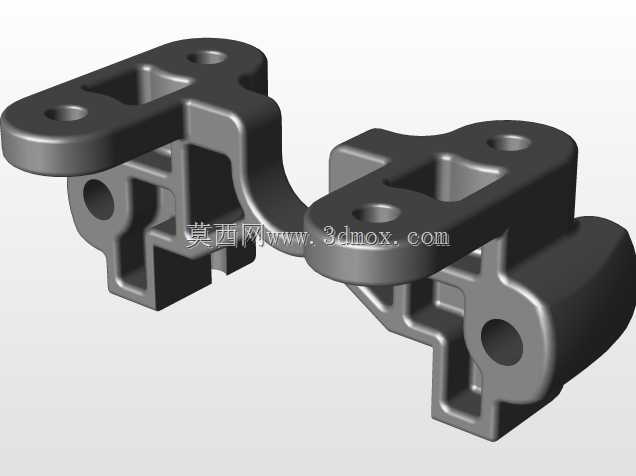

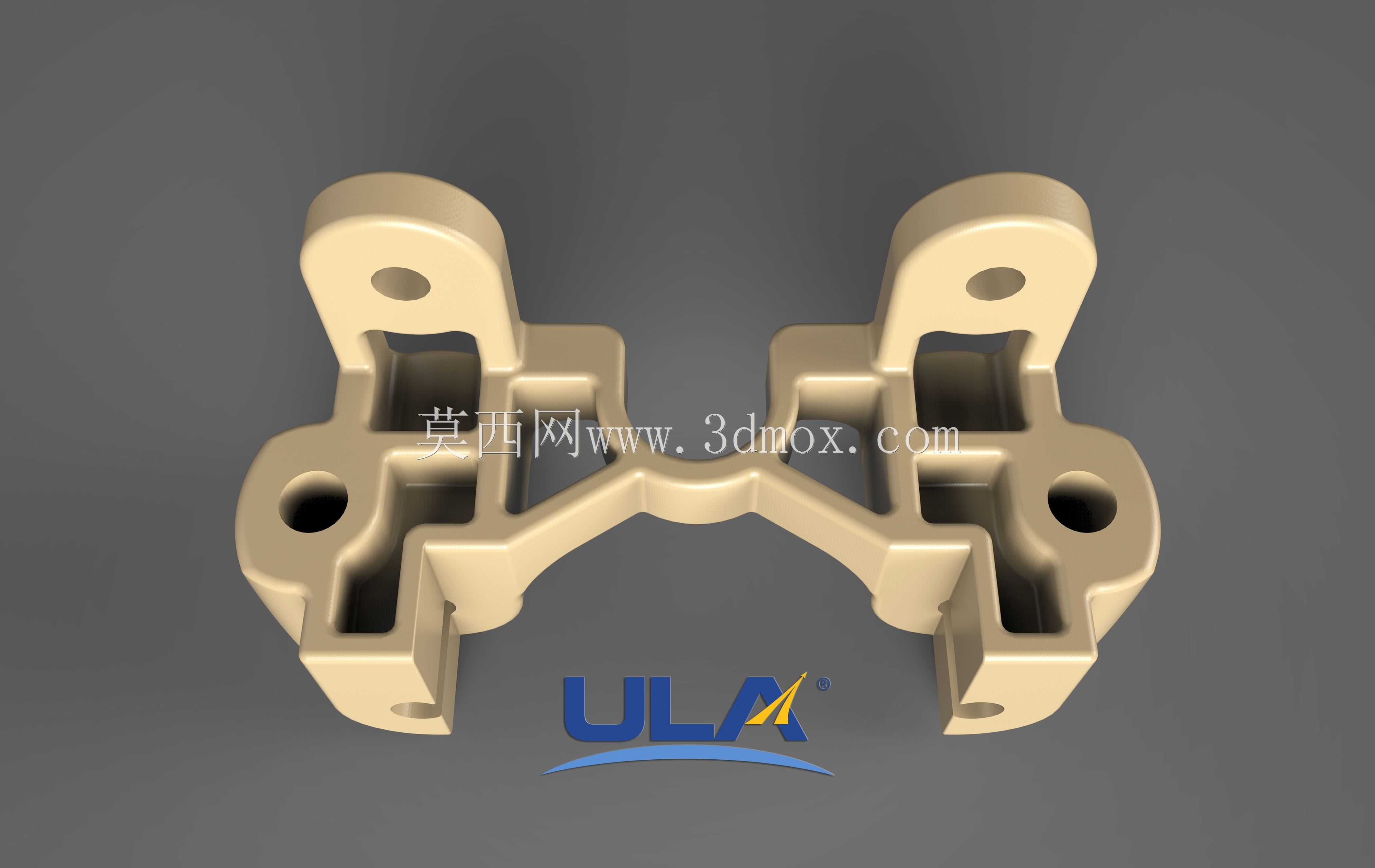

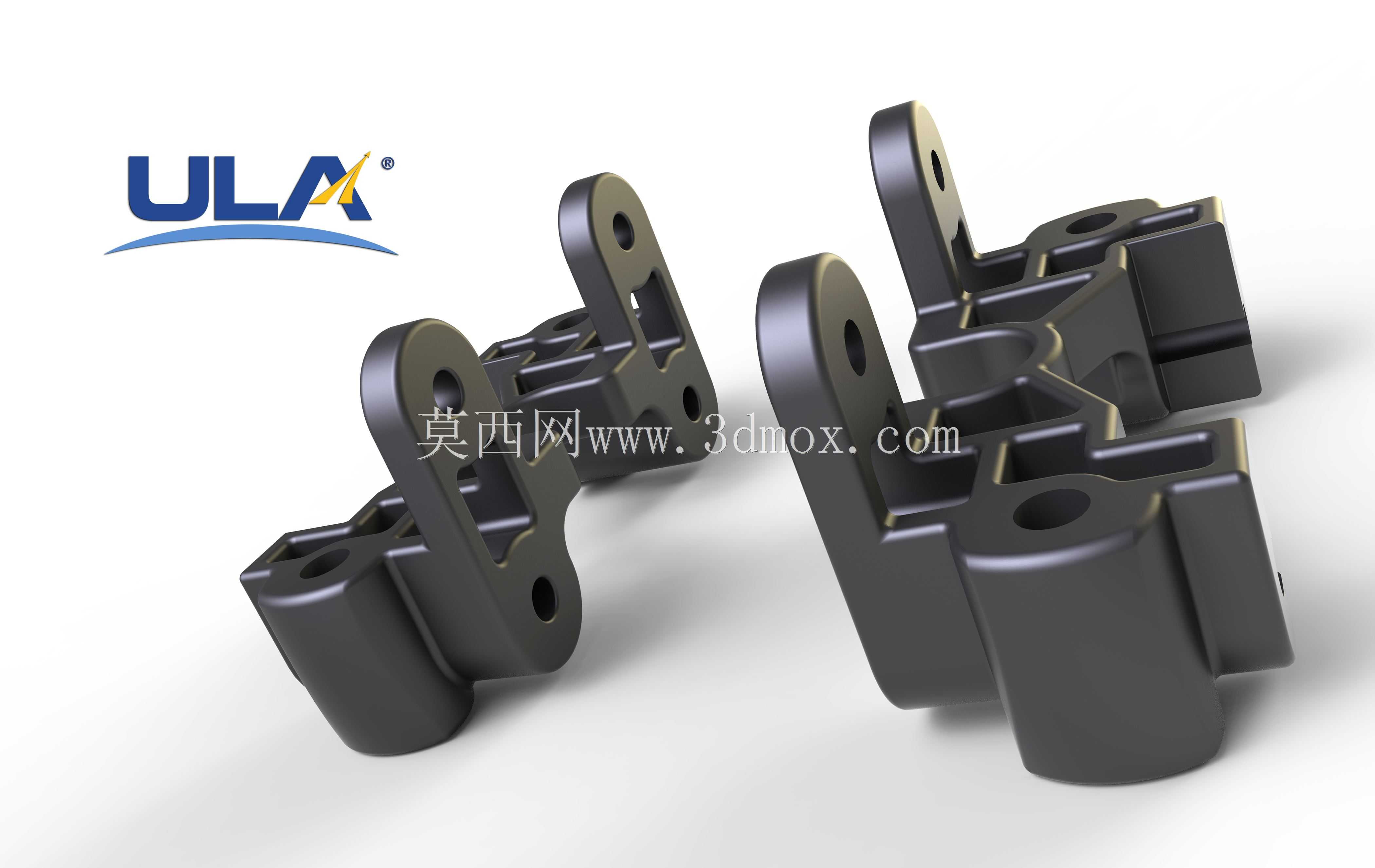

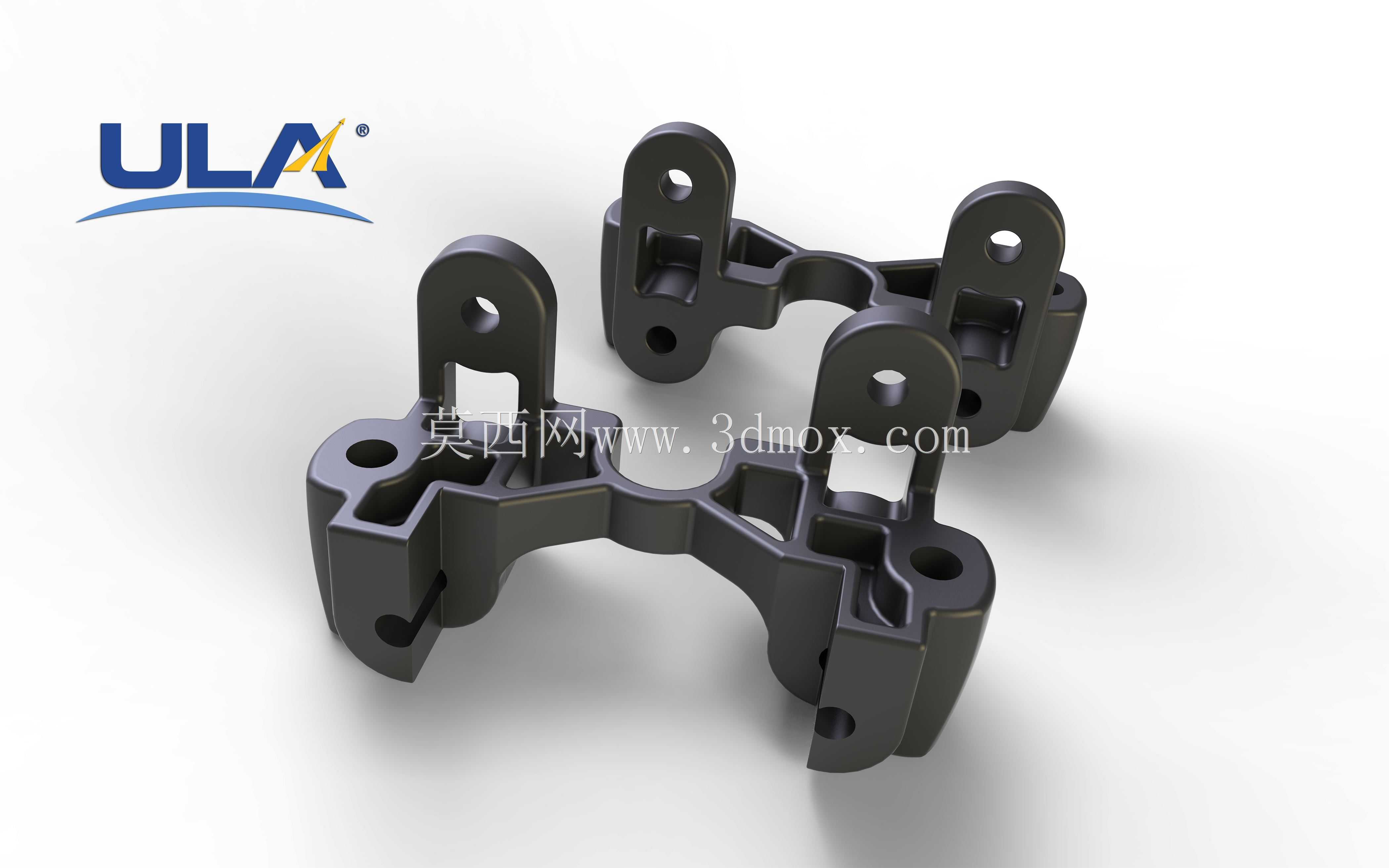

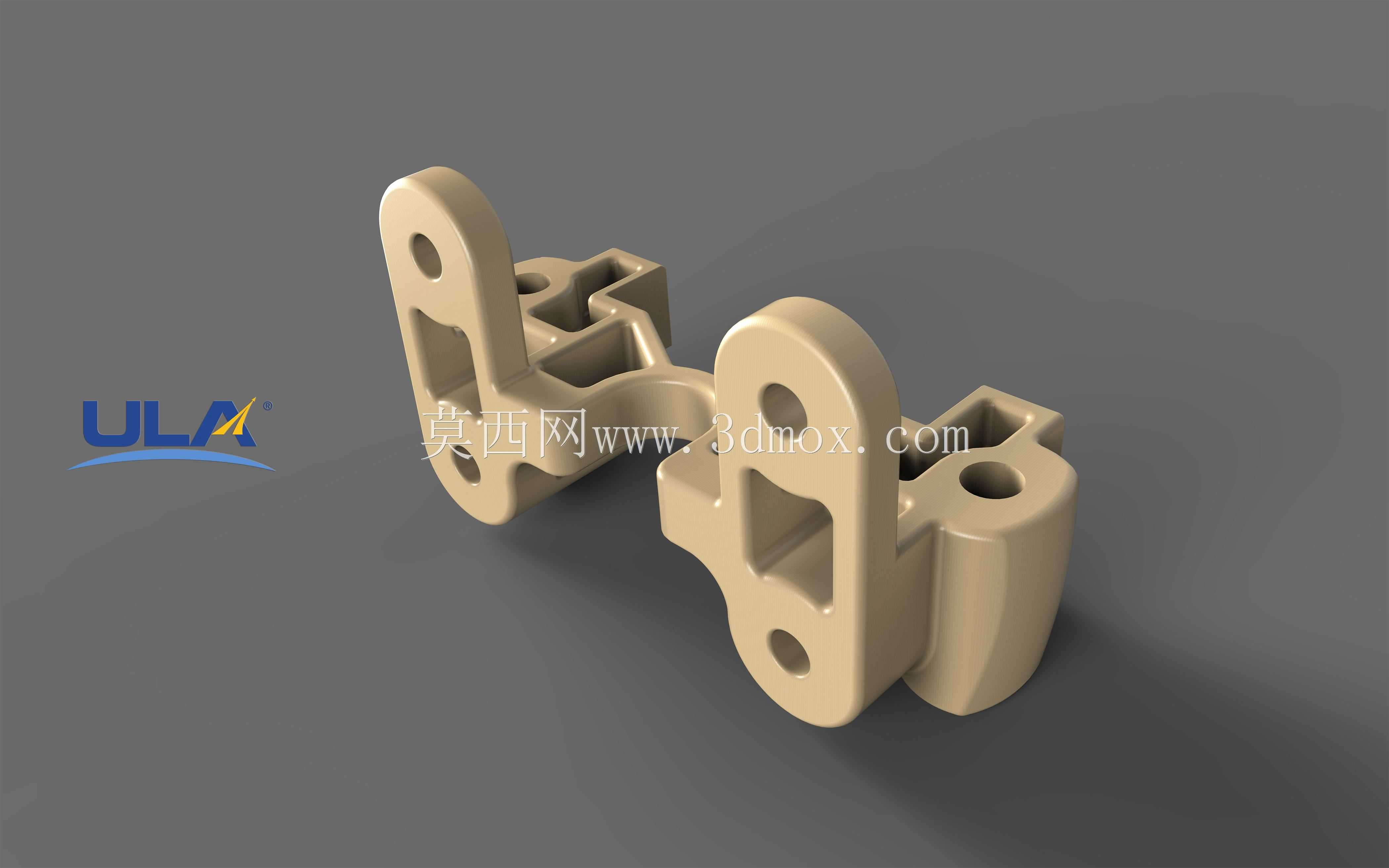

本次呈现的结构件属于航天发射载具的配套连接组件，主要应用于火箭箭体内部子系统的硬件挂载场景，承担箭上管路、线缆支架或小型功能模块的固定支撑作用，需要在发射阶段的强振动、大过载工况下保持连接可靠性，避免出现松脱、形变失效的问题。从结构形态来看，该零件采用对称式多安装耳布局，四个带通孔的支耳沿中心基体呈放射状分布，每个支耳的安装孔位都做了同轴度公差预留，可适配标准紧固件的穿装固定，支耳与中心基体的过渡位置全部采用大圆角应力释放设计，避免应力集中导致的结构断裂风险。零件的中心区域设置了内凹的卡槽结构，可与箭体上的预装定位凸台形成卡接配合，安装时可先通过卡槽完成预定位，再穿装紧固件完成锁紧，能够大幅降低箭上装配的操作难度，减少狭小空间内的对位调整工作量。从安装边界来看，每个支耳的安装孔中心距都经过匹配校准，相邻支耳的孔位间距适配现有箭体预装的安装点布局，不需要对原有箭体结构做额外打孔改造，可直接替换同规格的老旧连接支架。零件的壁厚设计做了梯度优化，支耳受力区域的壁厚做了加厚处理，非受力的基体区域做了适度的挖空减重，在保证结构强度满足过载要求的前提下，尽可能降低零件自身重量，符合航天产品轻量化的设计要求。零件的外形轮廓做了倒角修边处理，所有锐边都做了钝化工序，避免装配过程中划伤操作人员或箭上的线缆、保温层等附属部件。卡槽的配合面做了平面度公差控制，安装后可与定位凸台完全贴合，不会出现安装间隙导致的振动磨损问题，能够适应发射过程中高频振动的工况环境，长期使用也不会出现紧固件松动的情况。该结构件的设计充分考虑了箭上装配的操作空间限制，所有紧固件的安装侧都预留了足够的工具操作空间，使用常规的套筒扳手即可完成锁紧操作，不需要定制专用的装配工具，能够提升总装环节的作业效率。
