带隔振弹簧的混凝土填充小惯性基座结构

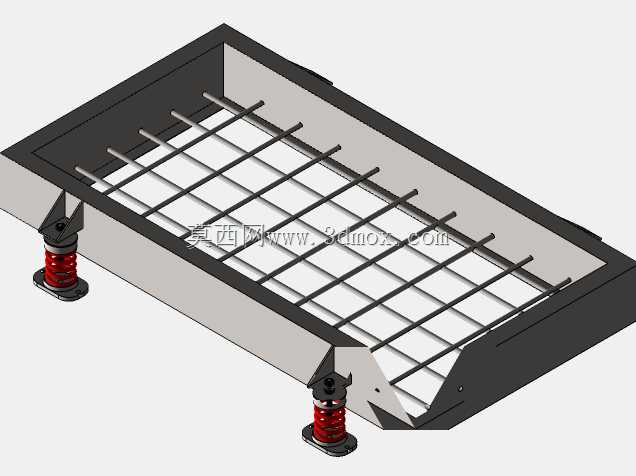

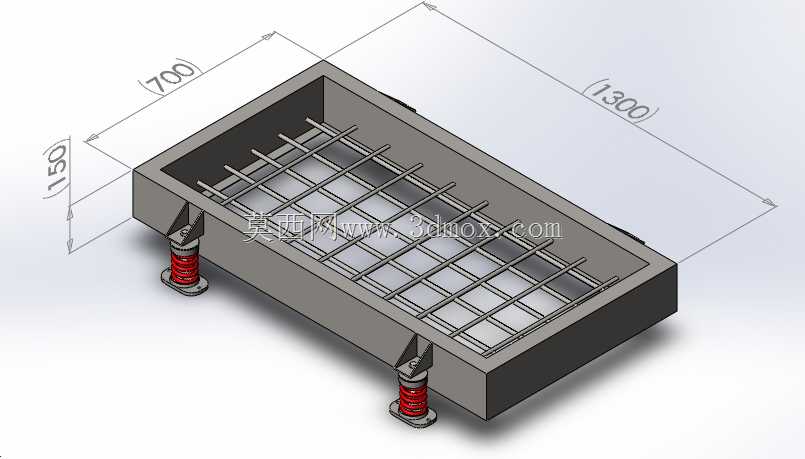

在工业生产的振动控制场景中，这类小惯性隔振基座主要用于配套对振动传递有严格限制的中小型工艺设备，比如实验室精密检测台、小型振动试验装置、轻型筛分设备的底部安装支撑，核心作用是阻断设备运行产生的振动向建筑地面传递，同时削弱地面杂散振动对上方设备的干扰，避免振动引发的设备精度偏移、结构紧固件松动、周边精密仪器读数偏差等工程问题。从结构设计逻辑来看，基座主体采用敞口箱型槽体结构，槽体自身采用刚性焊接框架成型，侧壁与底板预留足够的结构厚度，既可以承受上方设备的静载荷与运行动载荷，也为后续现场填充混凝土提供封闭的容纳空间——现场安装就位后填充混凝土的设计，一方面可以大幅降低基座出厂运输的重量，减少物流与现场吊装的难度，另一方面混凝土填充后能显著提升基座整体的质量惯性比，配合隔振元件实现更优的隔振效率，避免基座自身随设备产生共振。尺寸设计上，基座主体长度方向为1300mm，宽度方向为700mm，槽体深度为150mm，这个尺寸边界可以适配多数底脚安装尺寸在1000mm×500mm以内的中小型设备，安装时不需要额外对设备底脚进行大范围改装，槽体上沿预留的格栅结构一方面可以作为填充混凝土时的表层钢筋骨架，提升填充层的结构强度，避免长期受振后混凝土层开裂脱落，另一方面也可以作为临时踩踏的防护结构，方便现场安装人员调整设备位置。隔振元件采用4组阻尼弹簧隔振器，对称布置在基座底部的四个角点位置，这种布置方式可以让每个隔振器的受力更加均匀，避免偏载导致的个别弹簧过早疲劳失效，弹簧外侧配套的阻尼结构可以快速衰减振动的自由振荡，缩短设备启停阶段过共振区的振动持续时间，相比无阻尼的纯弹簧隔振结构，能更好地控制冲击类振动的传递。安装流程上，需要先将基座槽体吊装到预设的安装位置，调整四个角点的隔振器高度，让整个基座的水平度偏差控制在工程允许范围内，再向槽体内浇筑配比合适的混凝土，待混凝土完全养护达到设计强度后，再将上方设备固定在基座的安装面上，最后微调隔振器的压缩量，保证每个隔振器的载荷偏差在合理区间，确保隔振系统的固有频率避开设备的运行工作频率，达到预期的隔振效果。这类基座相比传统的整块混凝土现浇基座，不需要在施工现场进行支模、钢筋绑扎等复杂工序，安装周期更短，同时可拆卸的隔振元件也方便后期维护更换，适合在厂房改造、实验室升级等对施工周期有要求的场景中使用。
