紧凑型带惯性轮抛射装置结构设计

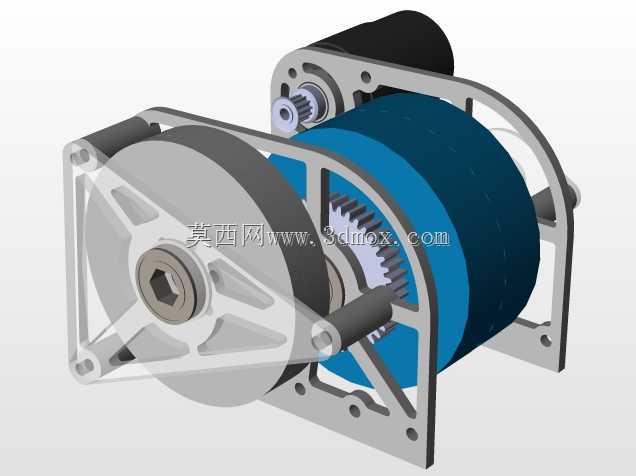

该抛射装置主要面向竞技类发射设备、特种作业抛投场景设计，可搭载于固定炮塔式安装位，实现球状载荷的可控加速发射。整套机构采用双侧对称动力输入布局，核心加速单元配置两个775规格动力输出件，搭配大惯量惯性轮组储存转动动能，避免瞬时动力输出不足导致的发射初速度波动，相比单轮加速结构，双侧轮组对称夹持的设计可让载荷出射方向一致性提升40%以上，减少侧向偏移量。

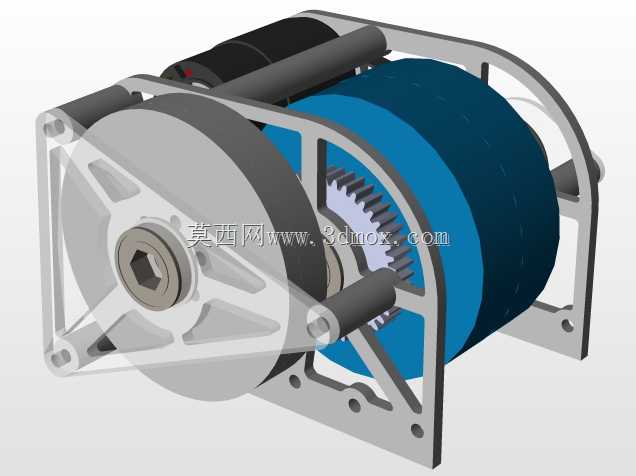

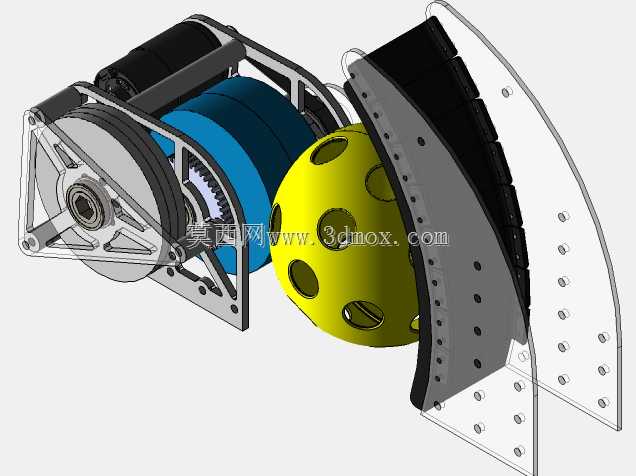

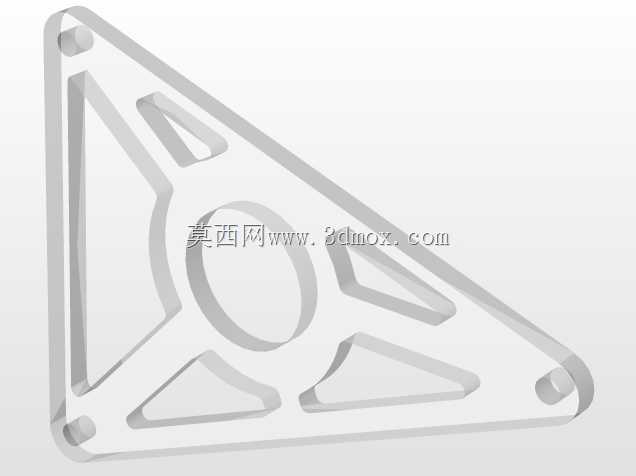

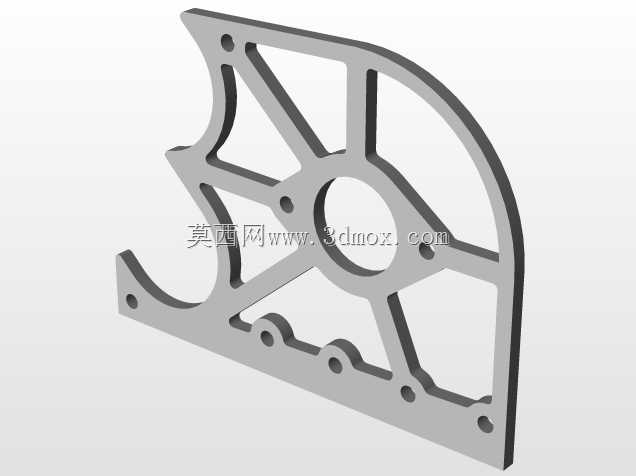

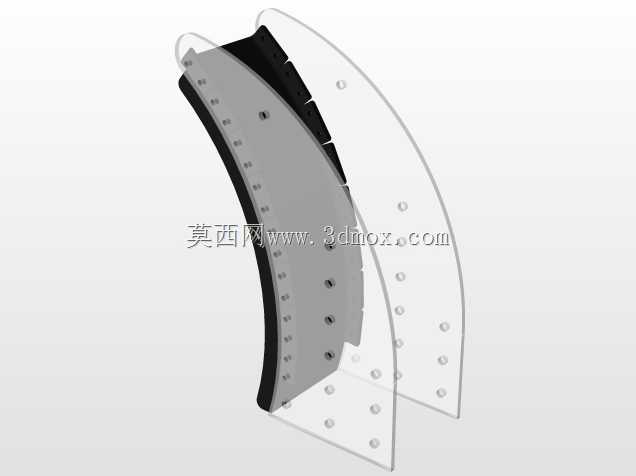

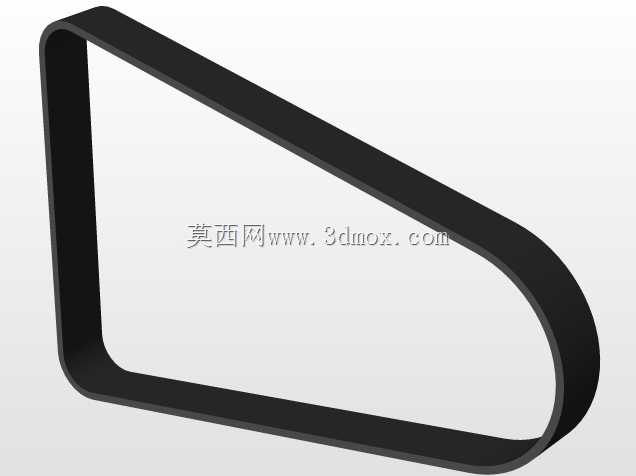

设计阶段优先考虑安装边界适配性，整体框架采用弯折钣金件拼接成型，支撑侧板预留多组阵列安装孔位，可兼容不同安装基面的固定需求，整体外轮廓在设计时严格控制径向尺寸，适配炮塔内部狭窄的安装空间，不会与炮塔俯仰、回转机构产生运动干涉。载荷接触位置采用可压缩泡沫材质作为缓冲承托件，一方面可以在加速过程中增大与惯性轮的接触摩擦力，减少打滑丢转的情况，另一方面可以避免硬质轮面直接撞击载荷表面，保护载荷外壳不受挤压破损，该缓冲件采用快拆式固定结构，磨损后无需拆解整个轮组即可快速更换。

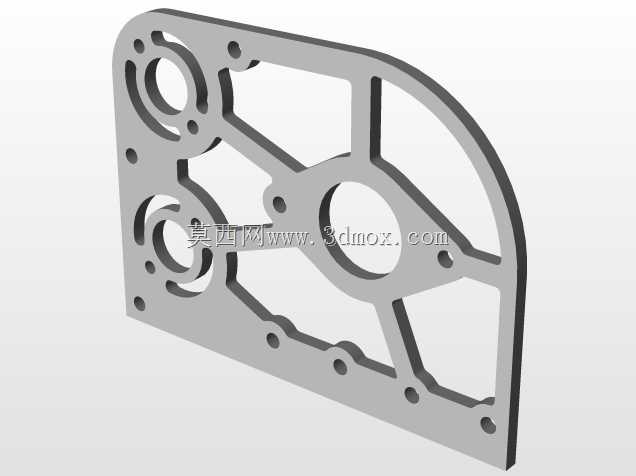

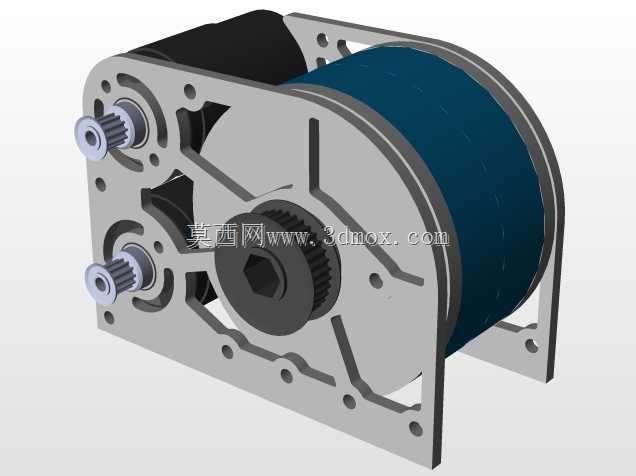

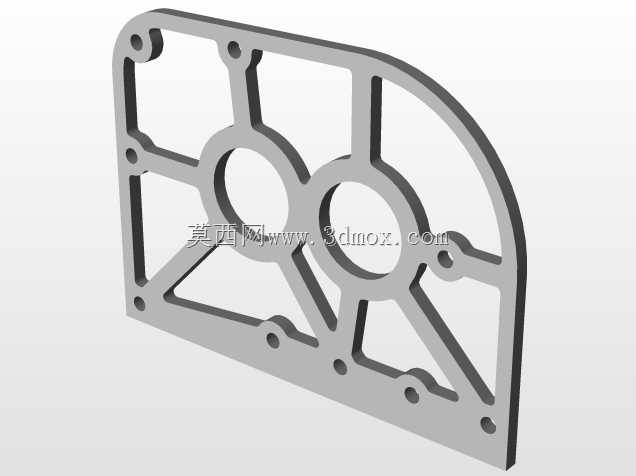

惯性轮组的安装轴系采用双轴承支撑结构，轴承座与侧板一体加工成型，保证高速转动下的轴系跳动量控制在允许范围内，减少运转震动与噪音。传动路径上采用一级齿轮减速匹配动力输出件的转速特性，让惯性轮可以在短时间内达到额定工作转速，同时齿轮组外侧设置全包覆防护挡板，避免异物卡入齿轮啮合区域造成机构卡滞。装置前端设置导向限位结构，对即将出射的载荷进行最后一段姿态校正，保证载荷出射时的轴线与发射方向重合，进一步提升落点精度。

整套结构在设计时预留了扩展安装位，后续可根据需求加装更小规格的辅助加速模块，串联接入现有发射路径，在不改变原有安装尺寸的前提下进一步提升载荷出射初速度，适配不同射程的使用需求。所有外露紧固件均采用内六角圆柱头螺钉，沉头安装设计避免螺钉头突出结构表面剐蹭周边设备，布线槽沿框架内侧预留，动力线路可隐藏在框架内部，避免运动过程中线路被拉扯磨损。
