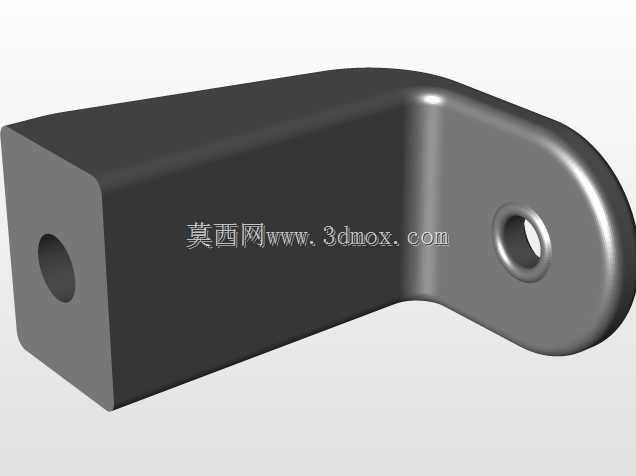

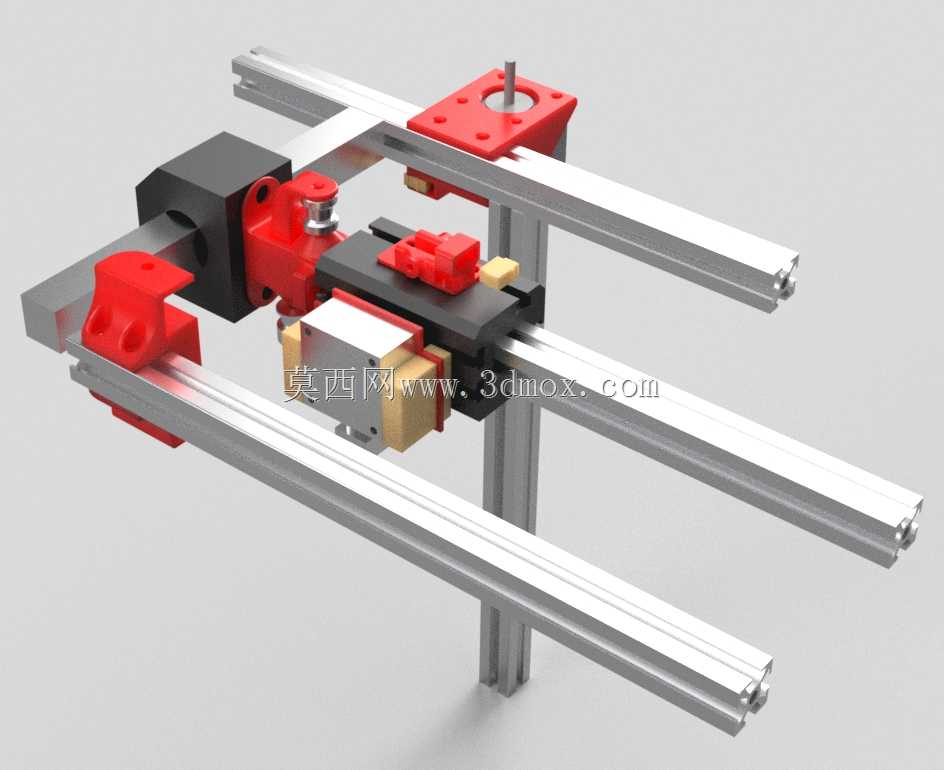

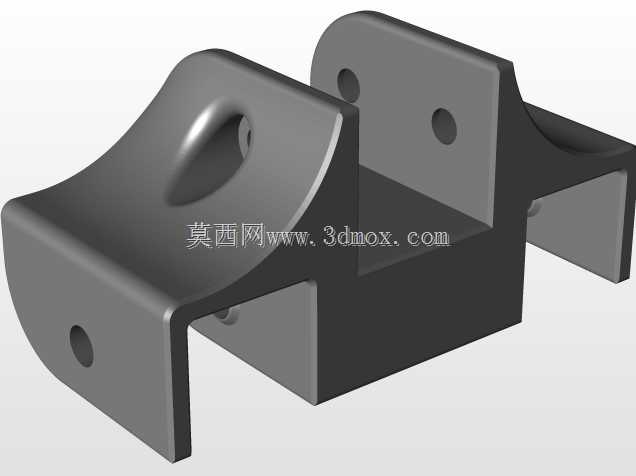

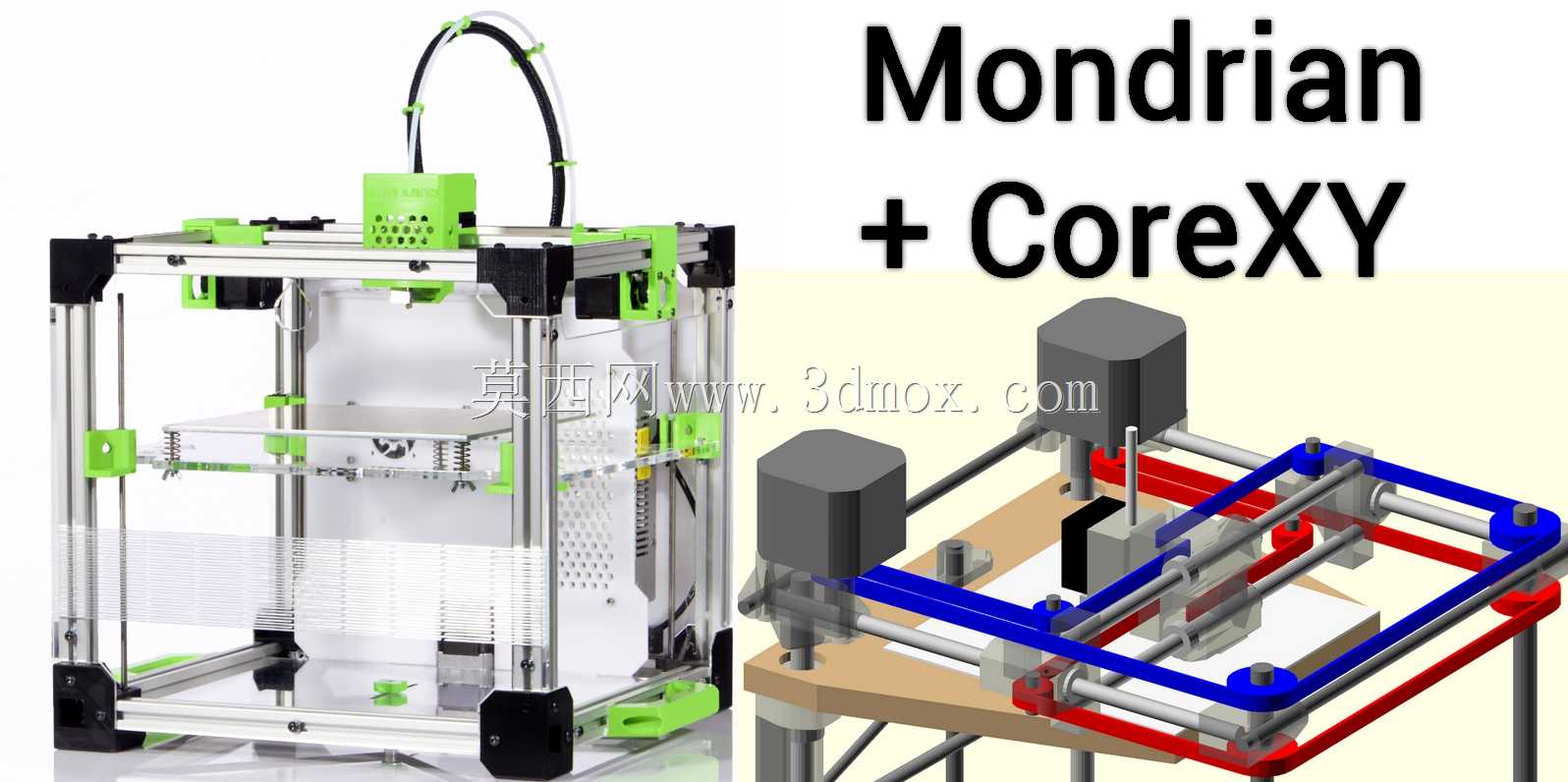

带干式线性导轨的蒙德里安coreXY运动机构

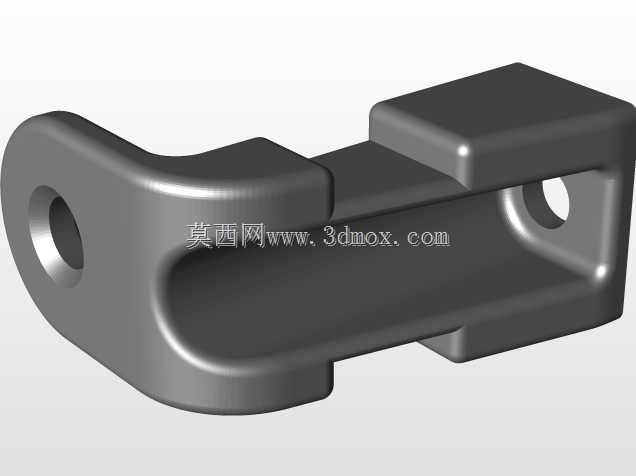

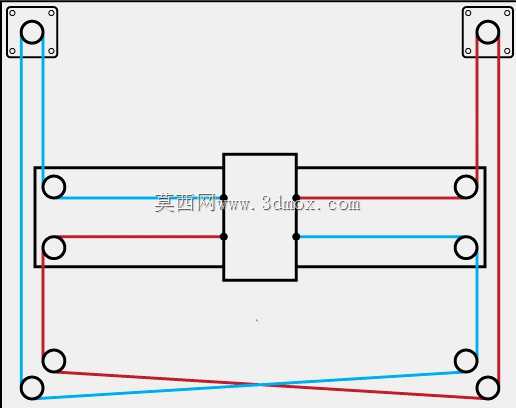

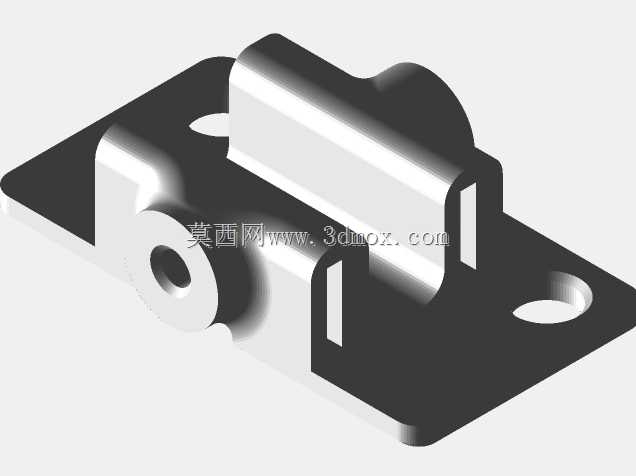

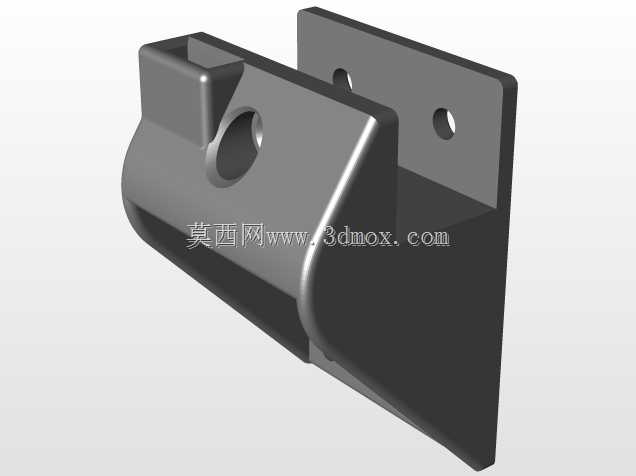

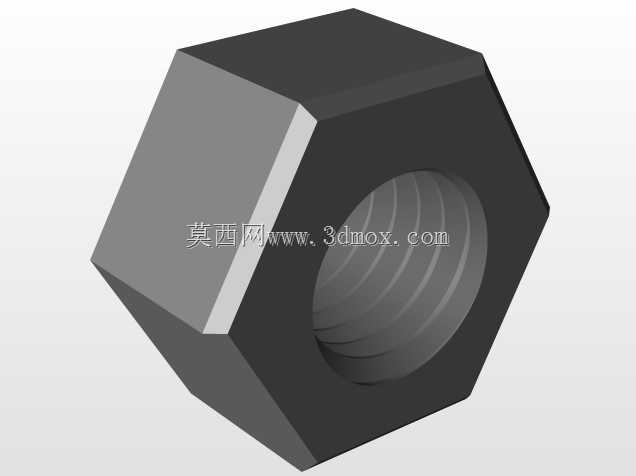

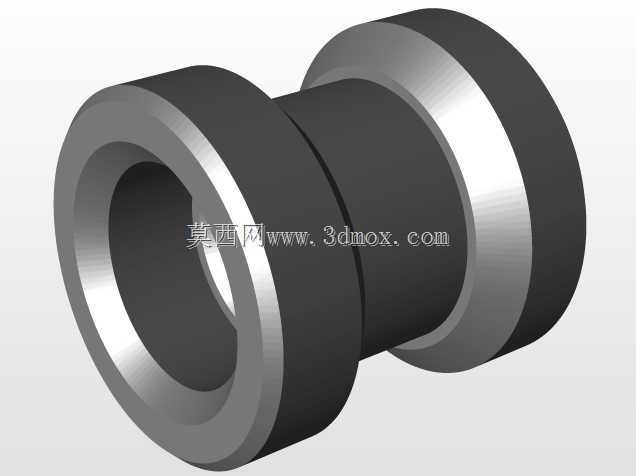

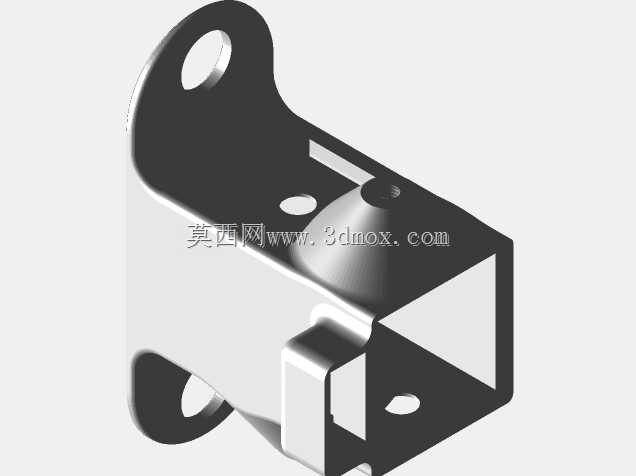

这套coreXY运动机构主要面向桌面级FDM3D打印设备的开发场景，可直接适配中小型成型尺寸的DIY打印设备改装或整机搭建需求，核心作用是完成打印头在XY平面内的精准二维运动，为熔融沉积成型过程提供稳定的运动支撑。设计阶段将两个水平轴驱动电机直接固定在机架侧端，从根源上降低了运动端的负载质量，打印头组件仅保留必要的挤出、散热与喷嘴连接结构，运动惯量大幅降低，在不额外削减结构强度的前提下可实现更高的加减速参数设置，有效提升打印过程的运动响应速度，减少高速打印时的振纹问题。导轨选型采用干式线性导轨，无需额外涂抹润滑油脂，可避免日常运维过程中油脂滴落污染打印耗材或成型件，尤其适配PLA、PETG等常见耗材的长时间打印作业，降低日常维护频次。整套机构的运动逻辑与常规Hbot结构存在本质差异，通过皮带的交叉绕线布局抵消运动过程中的横向偏转力矩，避免X轴横梁在高速运动时出现扭摆，运动精度保持性更优。安装边界方面，整套XY机构依托标准20系列铝型材搭建框架，X轴有效行程可适配200-300mm的成型幅面，Y轴行程与X轴匹配，导轨安装面直接依托铝型材的基准槽定位，安装时无需额外做复杂的平面度校准，仅需通过塞尺调整滑块预紧力即可达到使用要求。打印头连接部分采用快装式滑车结构，滑车与导轨滑块通过定位销直接连接，更换挤出头或维护喷嘴时可快速拆卸，无需反复调整皮带张紧度。皮带张紧机构集成在电机固定座端，通过顶丝调整张紧力，无需额外设计独立张紧结构，进一步压缩了运动端的整体重量。实际使用过程中，该机构可适配近程挤出与远程挤出两种方案，近程方案下滑车预留了挤出机安装位，远程方案下可进一步降低运动端重量，实现更高的运动速度。整套结构的所有连接件均采用标准件，无特殊定制异形件，加工与采购成本可控，适合个人DIY爱好者或小型3D打印设备厂商做原型验证使用，运动过程中皮带受力均匀，长期使用不易出现皮带跳齿或磨损不均的问题，可有效降低设备的后期运维成本。
