模块化四旋翼多用途运输无人机结构设计

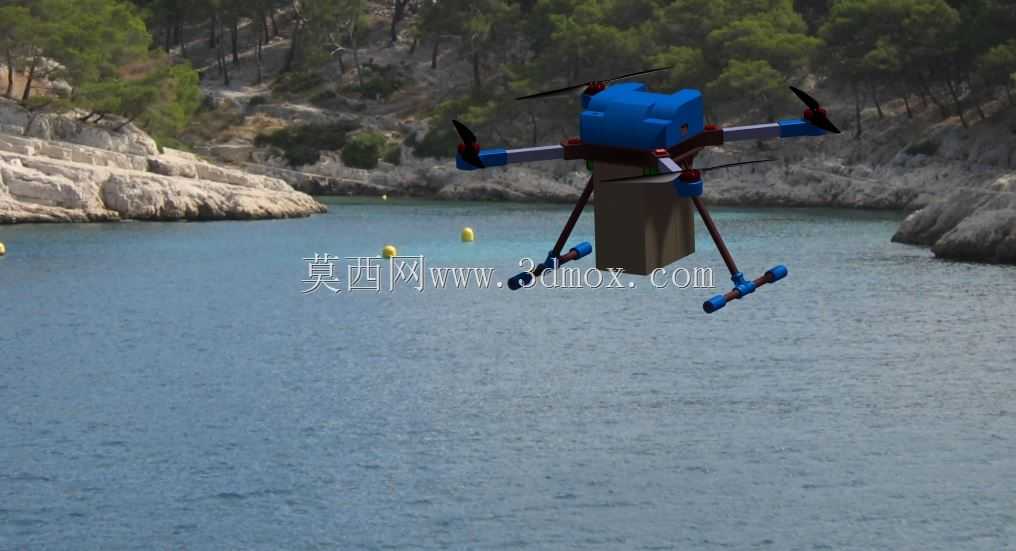

这款模块化四旋翼飞行器的结构设计，核心围绕小场景物资投送、复杂地形巡检等实际作业需求展开，在结构强度、维护便捷性与载荷适配性上做了针对性的工程优化。从实际作业场景来看，这类四轴平台可适配山地零散物资配送、电力线路精细化巡检、农林作业小载荷播撒等多种任务，相比固定翼飞行器具备垂直起降、定点悬停的优势，对起降场地的要求极低，能在林间、楼顶、山地缓坡等非铺装场地完成起降作业。

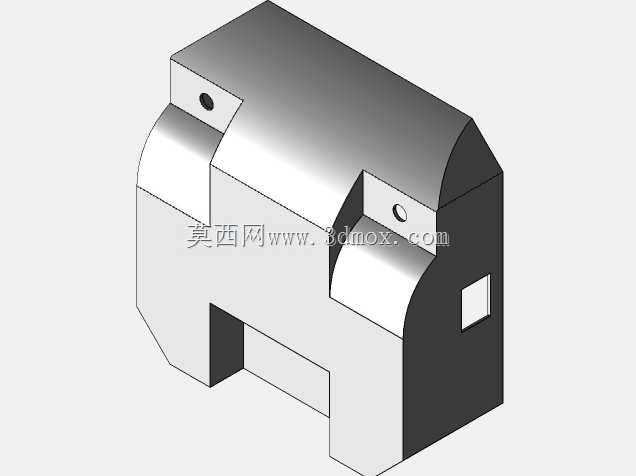

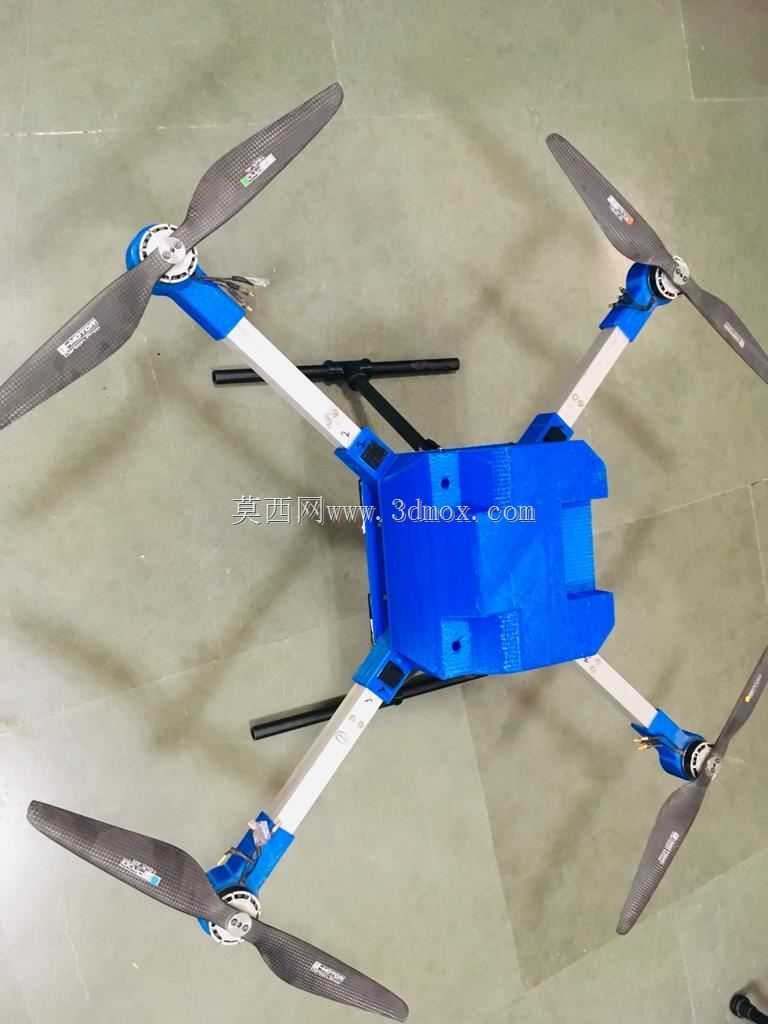

设计过程中优先考虑了机身的强度重量比控制，主体承力结构采用铝制构件搭配碳纤维杆臂，非承力的外壳与功能接口部件采用3D打印ABS塑料制作，在保证结构刚度满足飞行载荷要求的前提下，尽可能降低整机空重，提升有效载荷占比。机身采用负体积设计思路，中部预留的中空贯通腔体，一方面可以规整布置飞控、电调、电源等机载电子设备的走线，避免线缆外露在飞行过程中被气流扰动、被外物剐蹭，降低线路短路、信号干扰的风险；另一方面中空腔体也可作为内置载荷舱的安装空间，适配不同规格的任务载荷挂载需求。

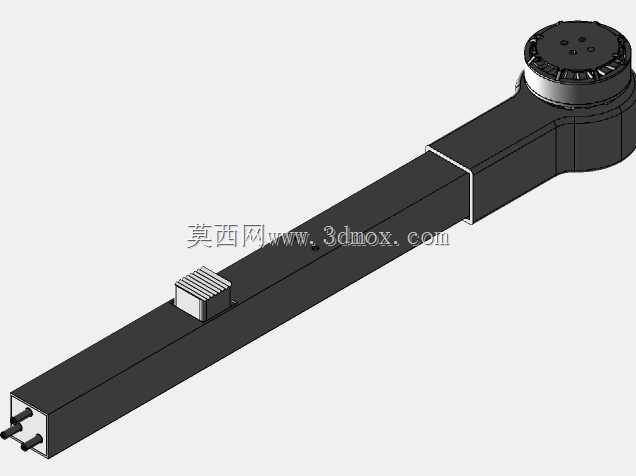

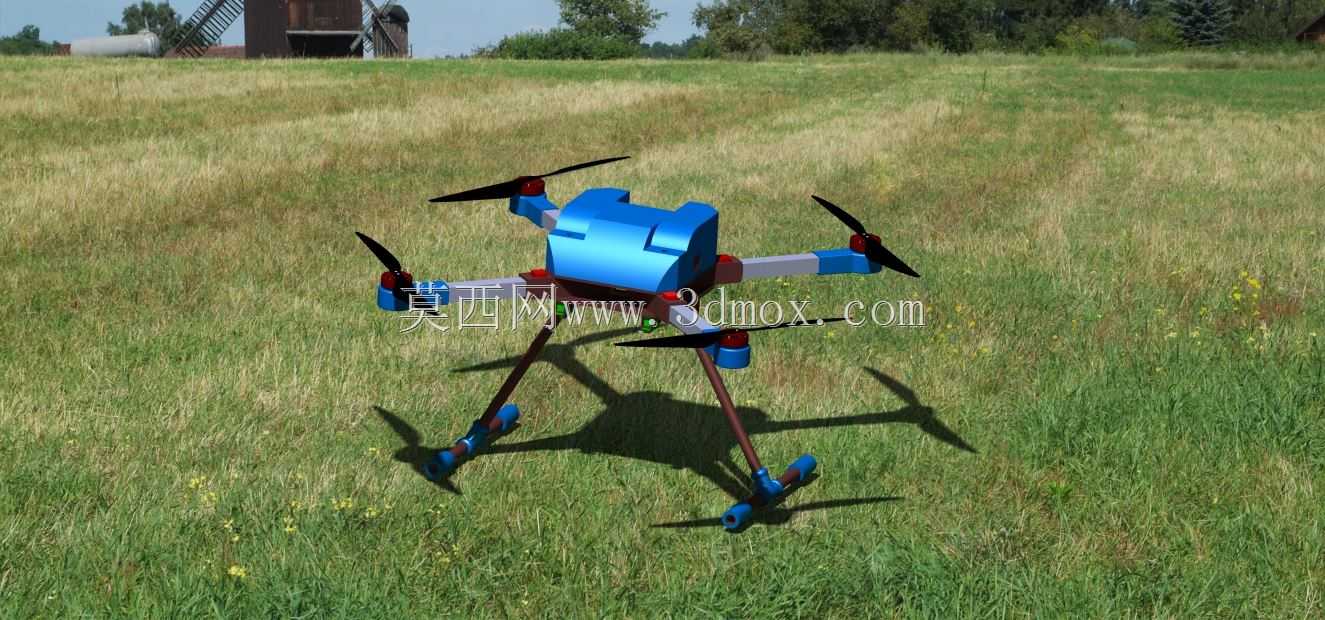

机臂采用快拆式连接结构，与中心机身的连接部位设置了定位止口与锁紧结构，日常存储、转场运输时可快速拆卸机臂，缩小整机收纳尺寸，作业现场无需复杂工具即可完成组装，单架次组装时间可控制在十分钟以内。起落架采用长行程支腿结构，支腿末端设置了防滑缓冲端头，一方面可以抬高机身与地面的间距，避免下方挂载的载荷在起降过程中与地面发生磕碰，另一方面支腿的结构角度经过优化，在硬着陆时可通过微小形变吸收冲击能量，降低冲击载荷传递到中心机身与机载设备的概率，提升设备使用寿命。

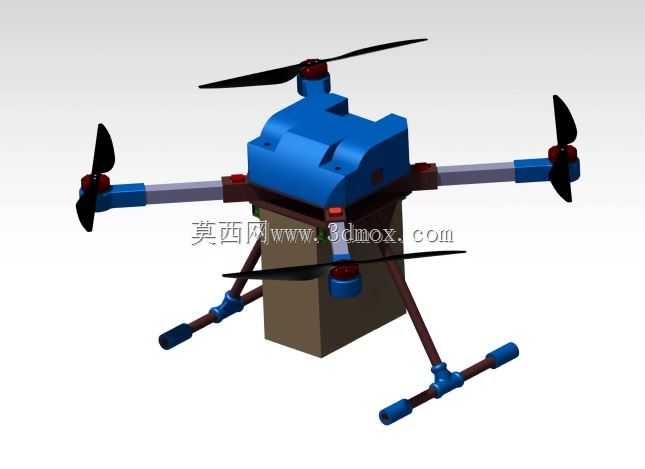

结构校核阶段针对飞行过程中的多种载荷工况做了仿真验证，包括全速前飞时的气动载荷、机动飞行时的离心载荷、硬着陆时的冲击载荷，所有承力部件的应力水平均控制在材料许用应力范围内，保留了足够的安全系数，避免飞行过程中出现结构失效问题。机臂末端的动力安装座设置了统一的安装孔位，可适配不同规格的电机与螺旋桨，用户可根据实际载荷需求、续航要求灵活选配动力套装，无需对机身结构做二次修改。机身中部下方预留了通用载荷安装接口，可通过快拆结构挂载货箱、摄像云台、播撒装置等不同任务模块，实现一机多用的作业需求，降低用户的设备采购成本。
