小型四旋翼飞行机架结构设计方案

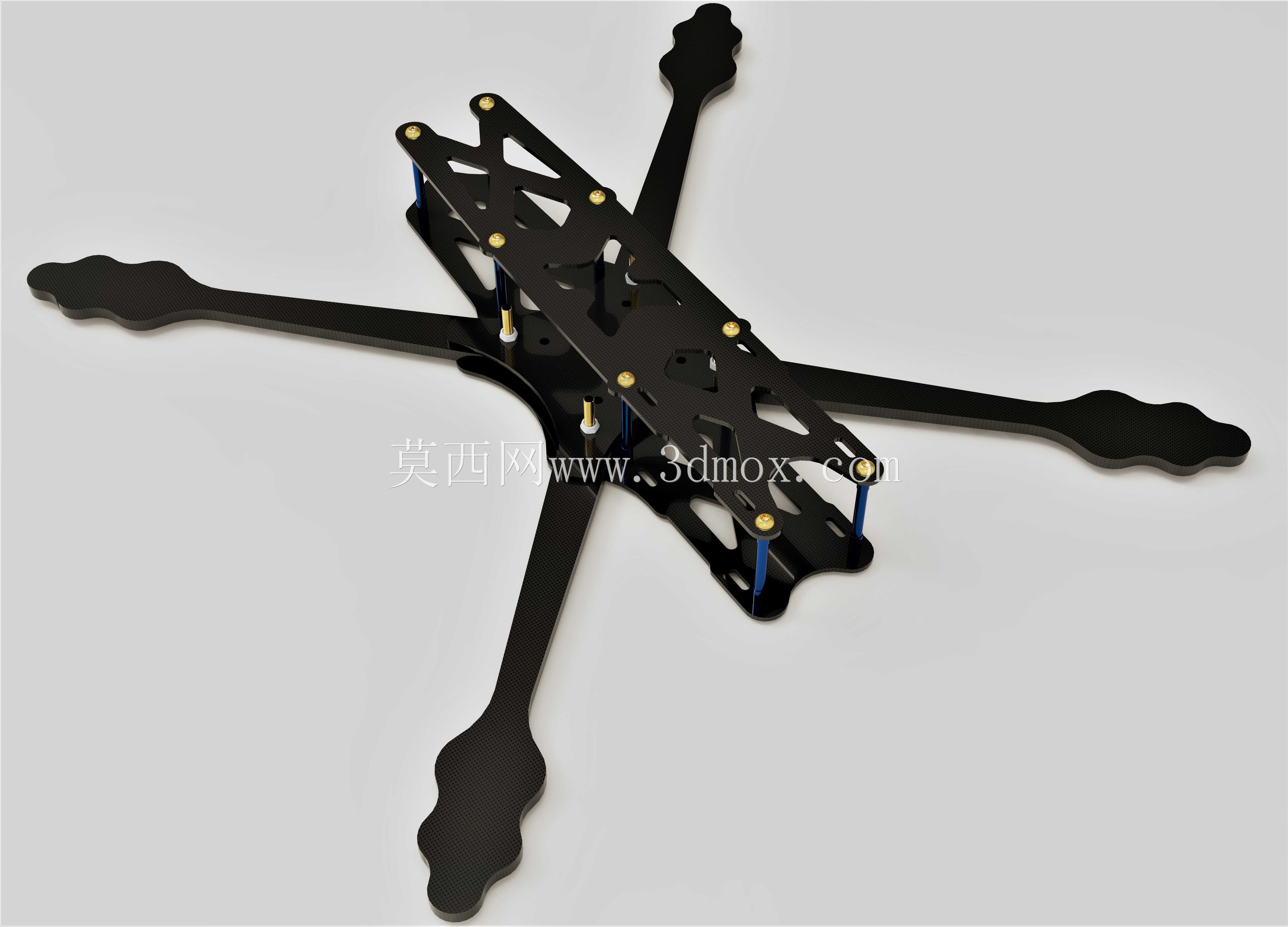

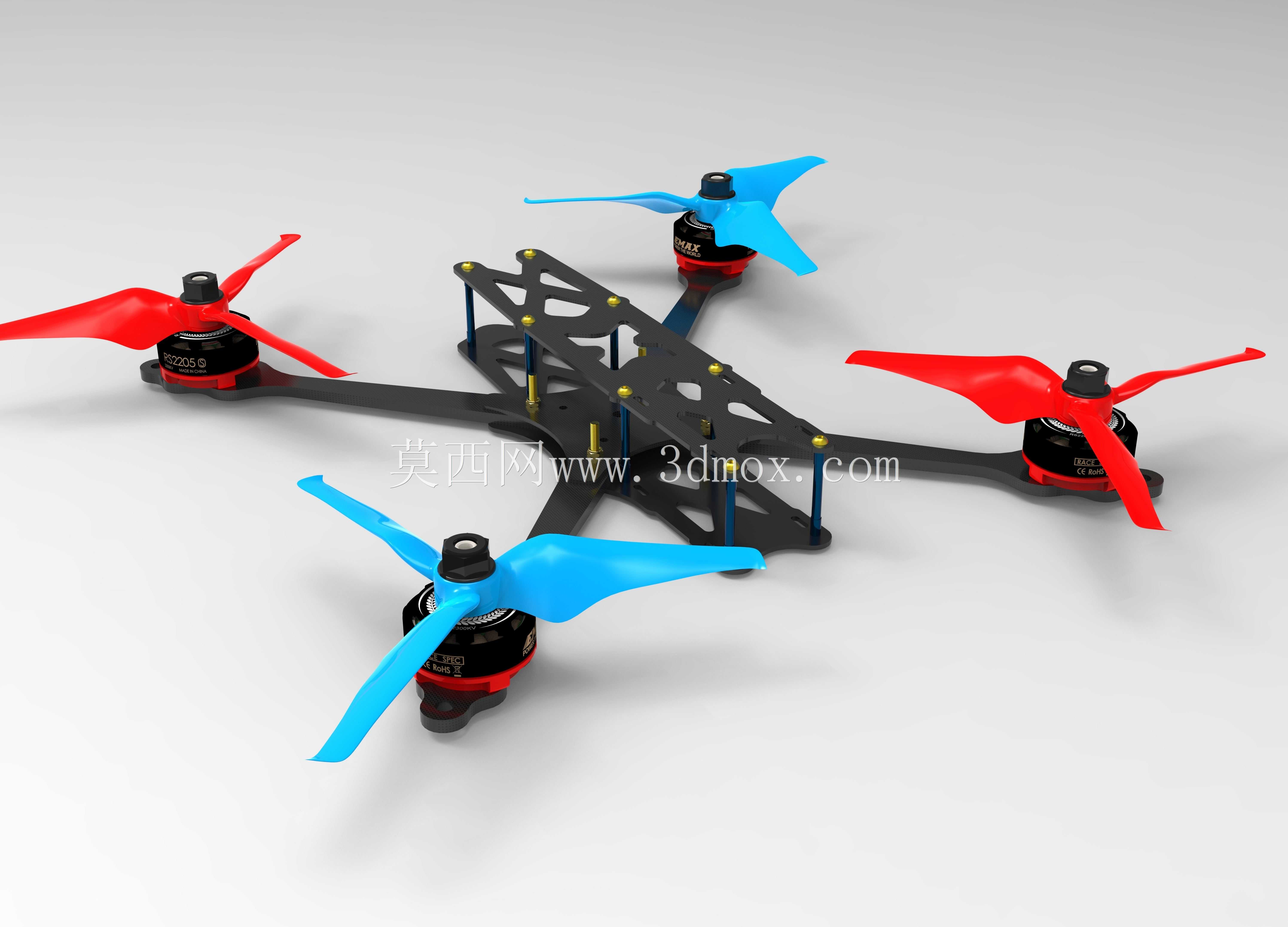

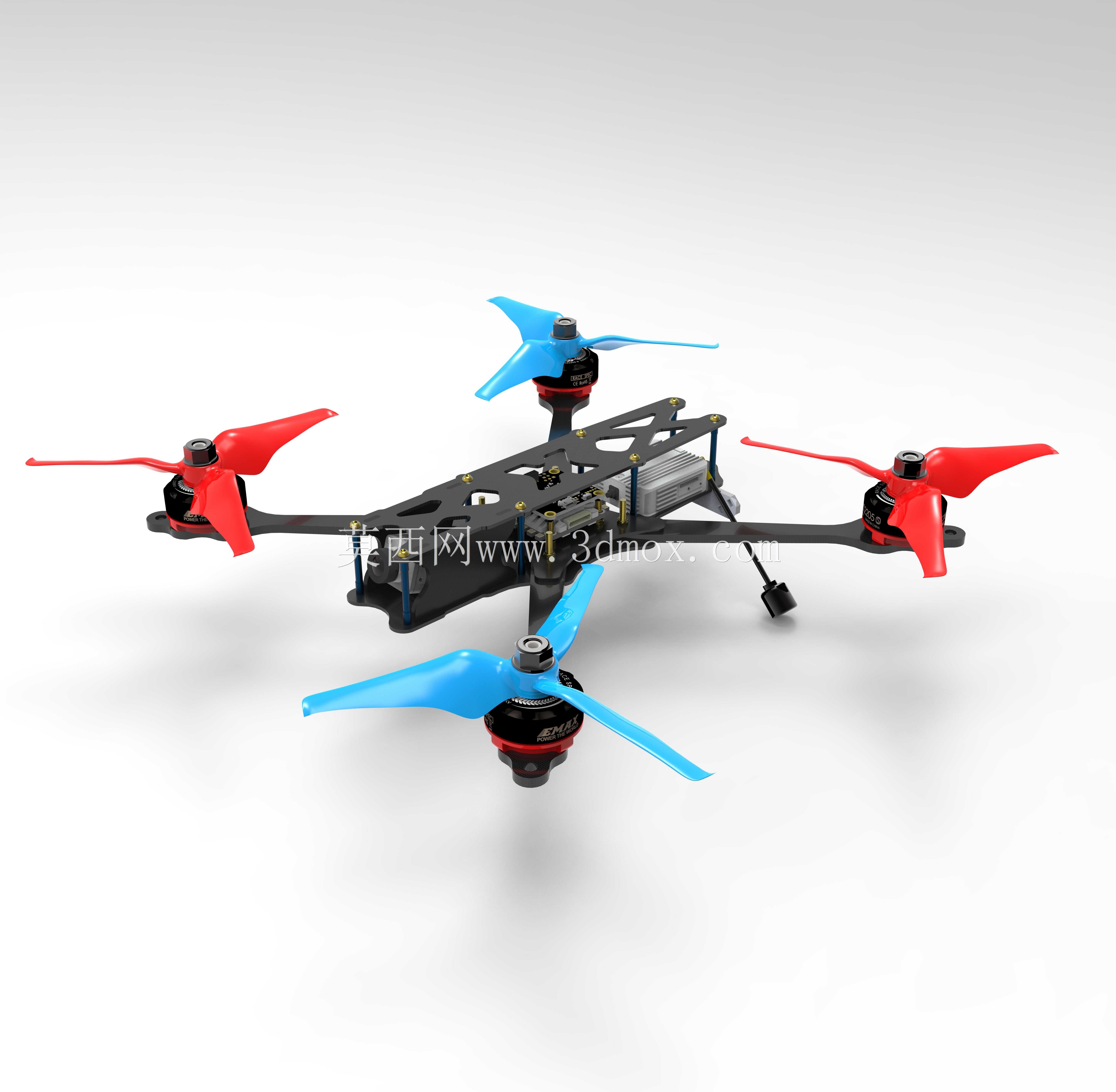

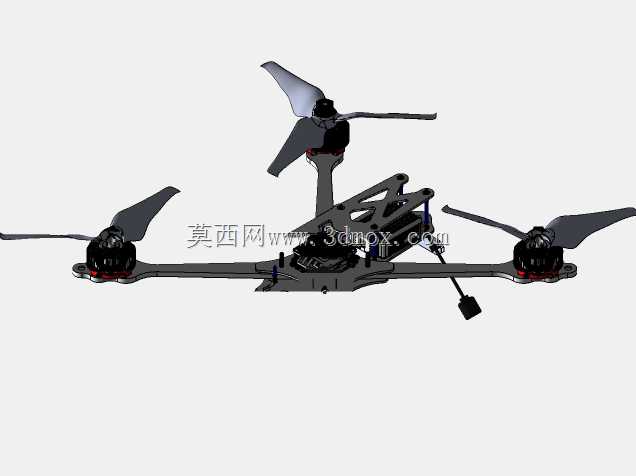

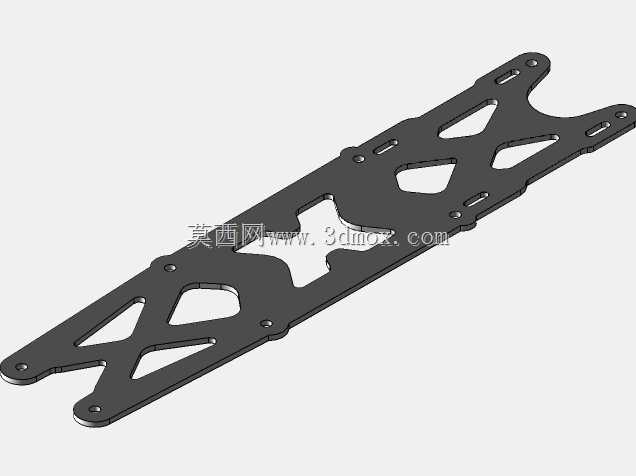

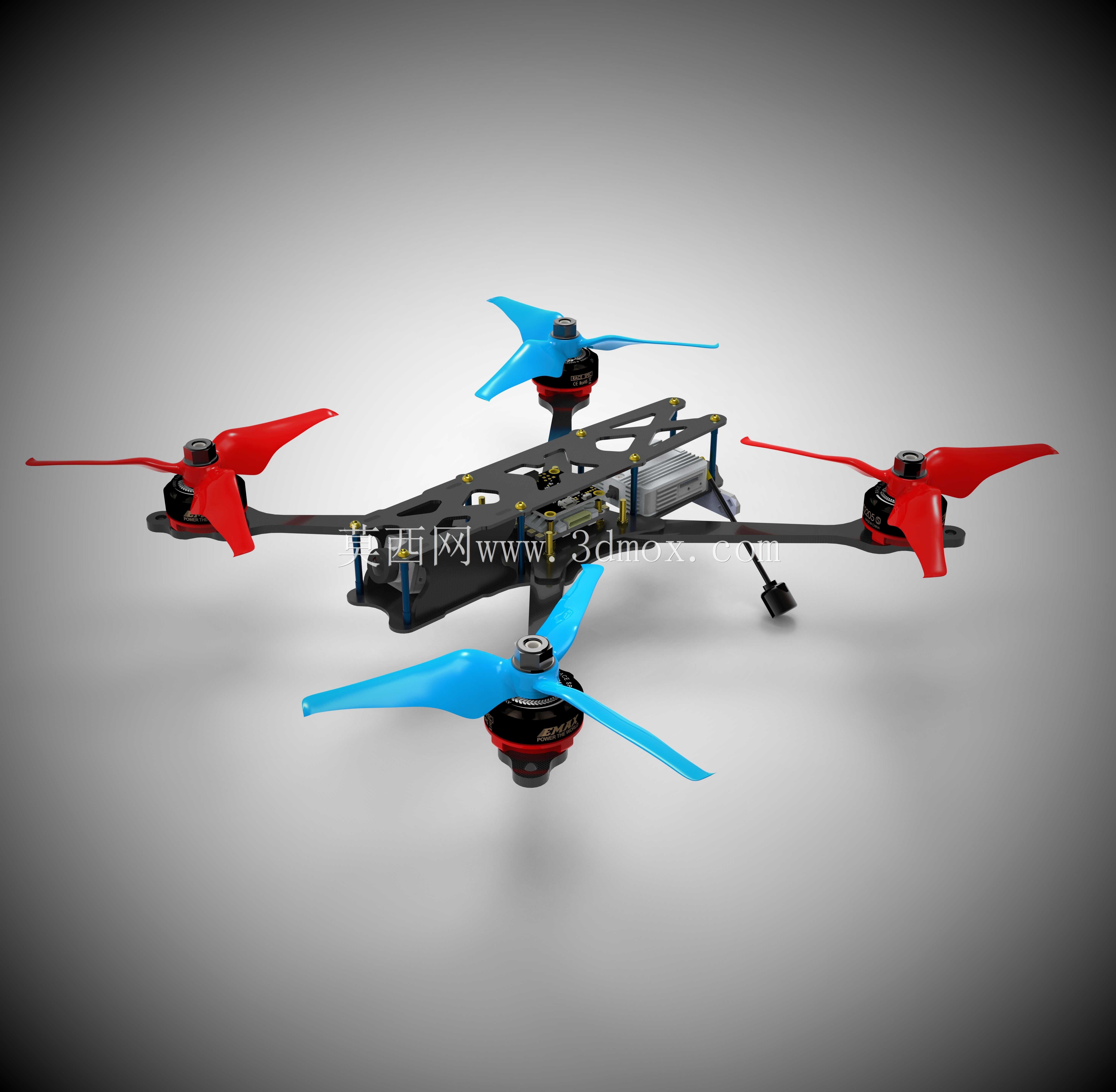

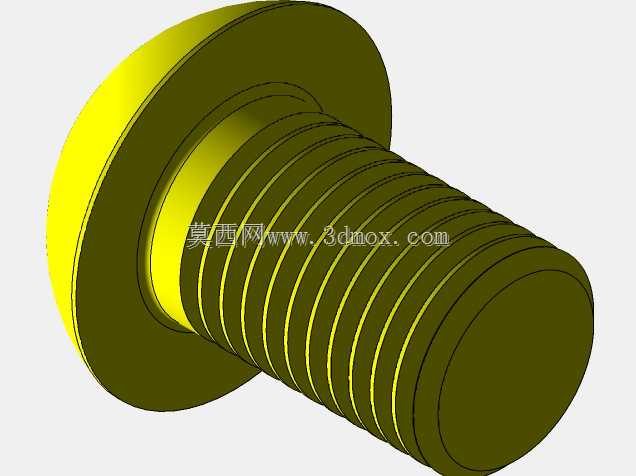

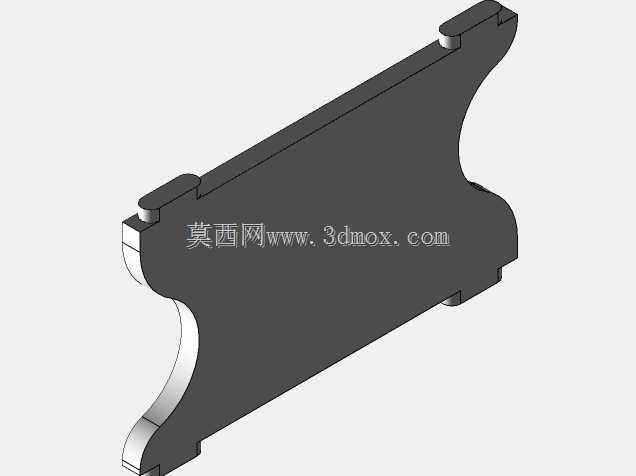

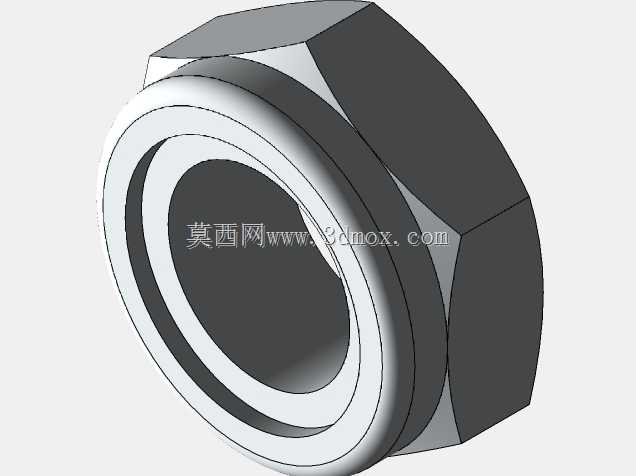

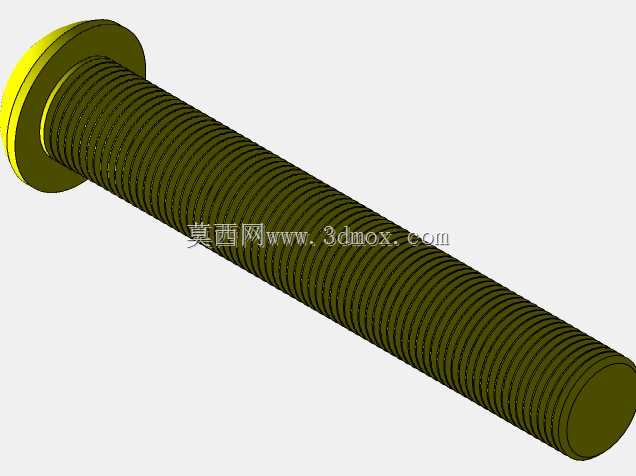

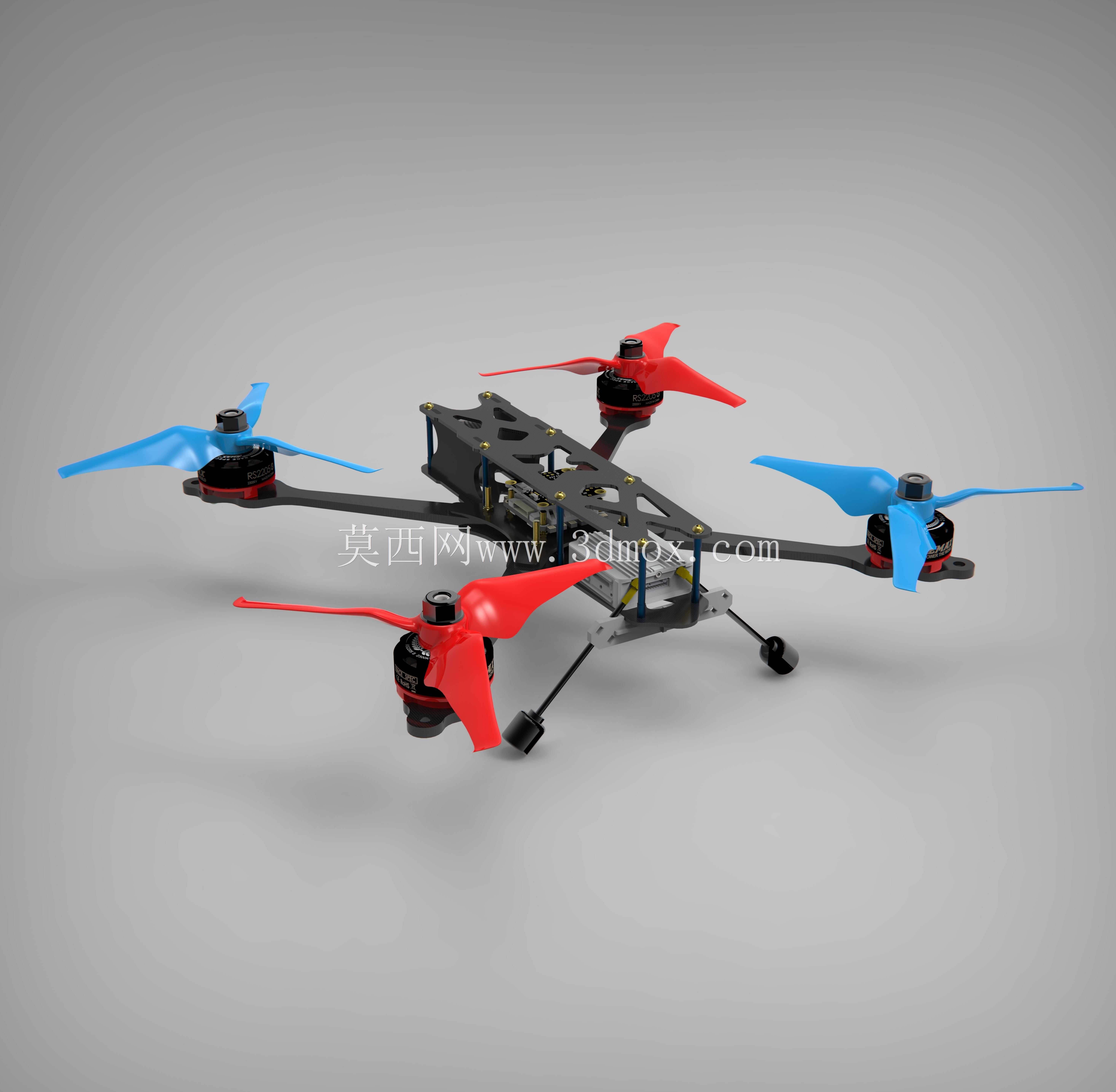

这套四旋翼机架的结构设计，首先围绕低空近距作业场景的实际需求展开，日常可搭载轻量化视觉模组、小型采样装置完成园区巡检、农林样点监测、狭小空间航拍等作业任务，机架作为整套飞行系统的承载基体，需要兼顾动力安装精度、机载部件固定空间与飞行过程中的结构抗振性能。设计过程中优先采用X型旋翼布局，四个机臂从中心主板向斜向延伸，相邻机臂夹角保持90度对称，这种布局能让四个旋翼的拉力作用点均匀分布在重心四周，飞控系统调整姿态时的力矩输出更线性，不会出现单侧力矩冗余或不足的问题，同时X型布局的前向视野遮挡更少，适合搭载前视摄像头完成正向巡检作业。机臂与中心板的连接位置做了限位凸台设计，安装时不需要额外调整角度就能保证机臂的水平度，降低装配过程中的调校工作量，每个机臂末端的电机安装座预留了标准孔位，适配常用的22、23系列外转子无刷电机，安装面的平面度控制在0.1mm以内，避免电机安装倾斜带来的旋翼动平衡偏差，减少飞行过程中的高频振动。中心板采用上下双层叠合结构，两层板之间预留了12mm的安装间隙，飞控板、电调、电池、接收模块都可以固定在两层板之间的空腔内，既可以利用上下板的结构保护机载电子部件，避免飞行过程中剐蹭磕碰损坏元件，也能将重量集中在机架中心区域，降低整机的转动惯量，让飞行姿态调整更灵活。机架整体的尺寸边界控制在对角电机轴距320mm，这个尺寸既可以搭载10寸螺旋桨获得足够的单旋翼拉力，预留最大1.2kg的起飞重量冗余，也不会因为尺寸过大导致便携性下降，日常作业收纳时不需要拆卸机臂就能放入常规的设备背包。机臂采用碳纤维板材裁切成型，在保证抗弯强度的前提下尽可能降低自身重量，每个机臂靠近中心板的位置做了宽度渐变处理，连接位置宽度加大提升抗扭刚度，末端收窄减少飞行过程中的风阻。起落架采用轻量化支脚结构，固定在中心板下方，支脚高度预留35mm的离地间隙，既可以避免下方搭载的任务设备触地，也能在降落时起到缓冲作用，支脚的安装位置避开了电池舱的拆卸路径，更换电池时不需要拆卸起落架就能完成操作。整套机架的走线槽预留在中心板的侧边，电调与电机的连接线可以顺着机臂内侧的走线槽布置，避免线材外露被螺旋桨打到，同时规整的走线也能减少飞行过程中的风阻，降低线材晃动带来的气动干扰。
