SEK型挠性联轴器结构三维设计

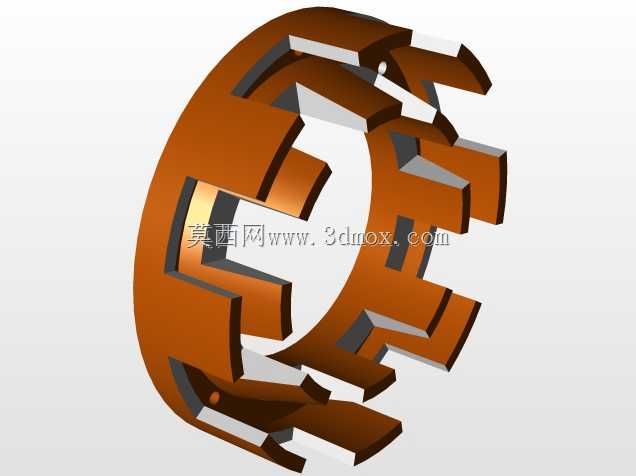

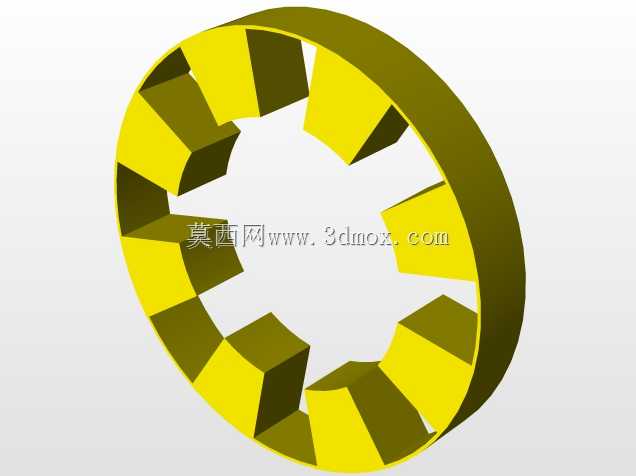

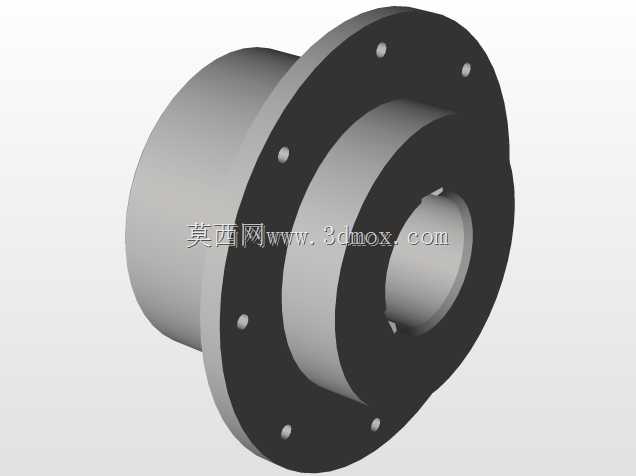

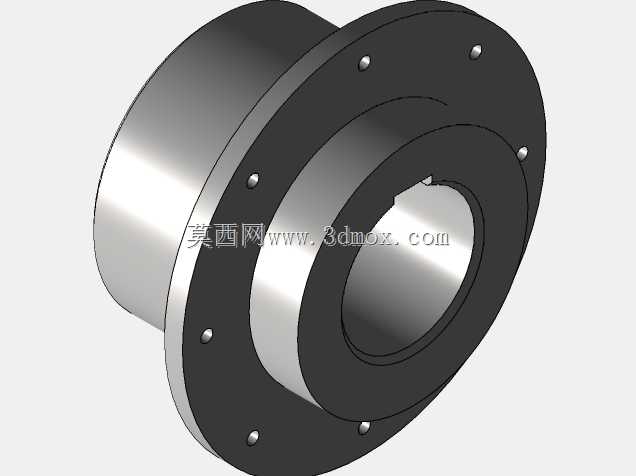

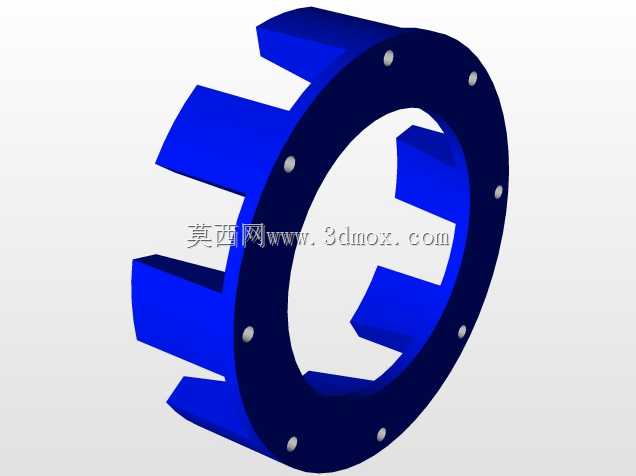

在冶金、矿山、重型输送这类重载传动场景里，原动机与工作机之间的轴系连接往往要面对不对中偏差、启动冲击扭矩、负载波动带来的附加载荷，普通刚性联轴器很容易因为无法补偿偏差造成轴系轴承过早磨损、键槽崩裂甚至轴件断裂，SEK挠性联轴器正是针对这类工况设计的传动连接部件。从结构设计逻辑来看，该联轴器采用两端对称的轮毂结构，中间设置弹性缓冲层，通过法兰螺栓实现整体锁紧，既保留了刚性联轴器的大扭矩传递能力，又能通过中间弹性体的形变补偿两轴之间的径向、角向以及轴向偏差，避免安装过程中严苛的对中要求带来的装配难度，同时弹性层可以有效吸收传动过程中的振动，降低冲击载荷对上下游设备的影响。轮毂部分采用带键槽的轴孔设计，能够与标准轴径实现可靠配合，键连接的形式可以保证大扭矩传递下不出现打滑，法兰端的螺栓孔采用均布设计，保证锁紧力均匀分布在整个结合面上，避免局部应力集中造成的法兰变形。中间的弹性复合层采用分层结构，不同材质的环带分别承担缓冲、定位、传力的作用，靠近金属轮毂的环带保证与金属件的贴合精度，中间的弹性层负责吸振与偏差补偿，外侧的环带则起到约束弹性体过度形变、限制补偿量在安全范围内的作用，避免偏差过大造成弹性体过早疲劳失效。从安装边界来看，该联轴器的轴向尺寸紧凑，径向轮廓尺寸适配常规重载传动的安装空间，两端轴孔的长度经过优化，既保证了与轴的配合长度足够传递额定扭矩，又不会占用过多轴系轴向空间，方便在现有设备改造中直接替换原有刚性联轴器，不需要对周边设备位置做大幅调整。在实际选型应用中，这类挠性联轴器多用于中高转速、存在一定安装偏差、负载有波动的传动链路，比如破碎机的电机与转子连接、皮带输送机的驱动端连接、大型风机的电机与叶轮轴连接，相比传统的刚性凸缘联轴器，它能降低30%以上的轴系附加载荷，有效延长轴承、密封件等易损件的更换周期，减少设备停机维护的时间成本。建模过程中对各部件的配合公差做了对应还原，轮毂与弹性层的配合采用过渡配合设计，螺栓孔的位置度公差满足实际加工装配要求，键槽的尺寸符合通用传动件的标准规范，能够直接用于装配干涉校验、安装模拟以及后续的工程出图参考。
