ASNY挠性联轴器传动连接结构

项目分类:3D模型 发布时间:2021-08-17 ID:234867
  • ASNY挠性联轴器传动连接结构
  • ASNY挠性联轴器传动连接结构
  • ASNY挠性联轴器传动连接结构
  • ASNY挠性联轴器传动连接结构
  • ASNY挠性联轴器传动连接结构

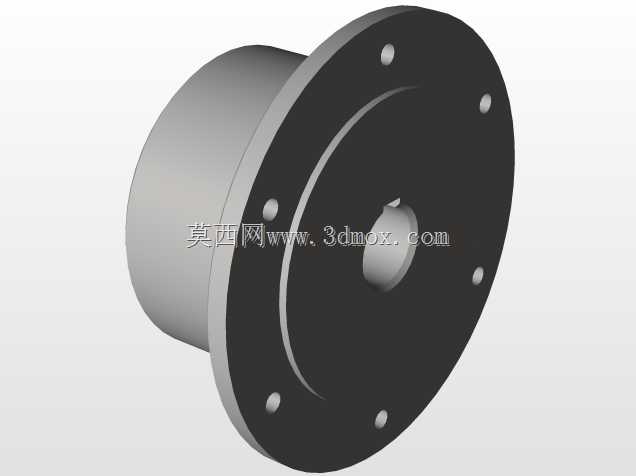

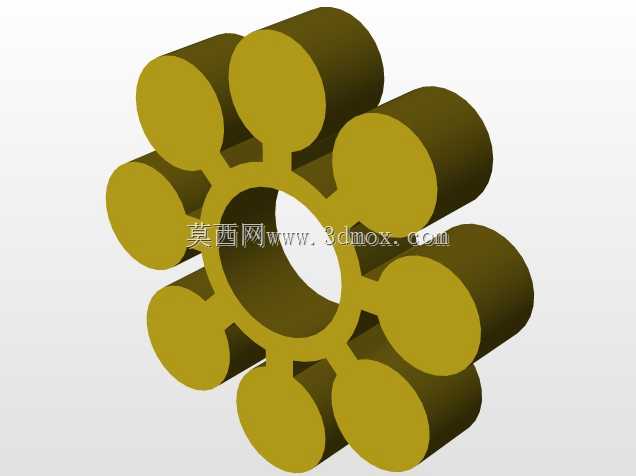

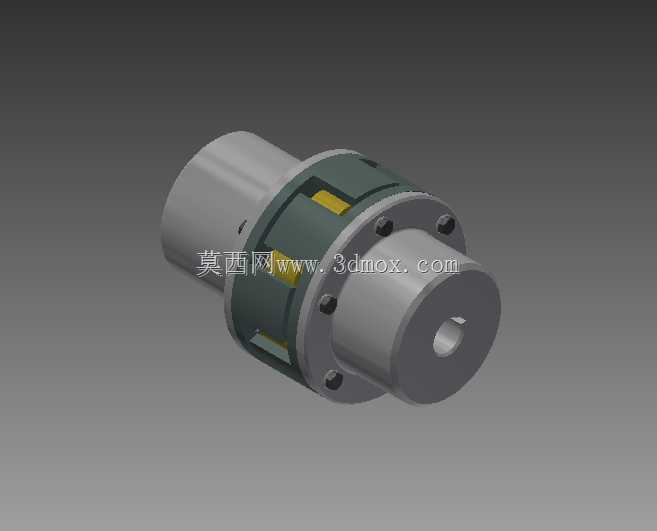

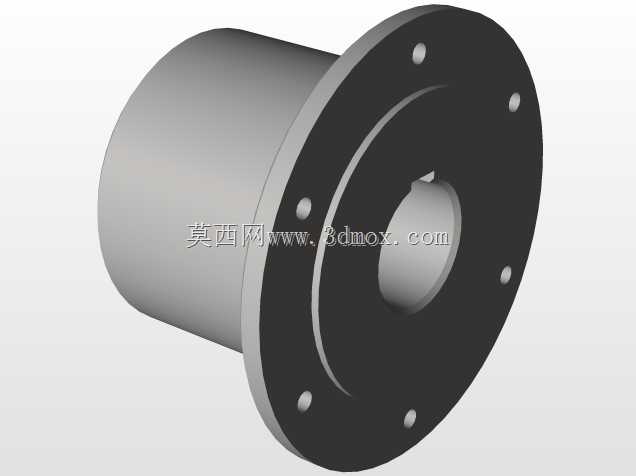

在各类工业传动系统的轴系连接场景中,挠性联轴器是补偿两轴相对偏移、缓冲传动振动的核心部件,这款ASNY型挠性联轴器的结构设计,完全围绕中载传动场景的实际使用需求展开。从实际应用场景来看,这类挠性联轴器常被部署在泵组、输送线驱动端、中小型减速机输出端、风机传动组等对传动同轴度有一定补偿需求的工位,区别于刚性联轴器无法抵消安装误差、轴系受热窜动的缺陷,该结构可在两轴存在少量径向、角向偏移时仍保持稳定的扭矩传递,避免轴系因附加载荷出现轴承过早磨损、轴颈疲劳断裂的问题。从功能特性层面看,该联轴器采用中间弹性嵌件配合两端金属毂体的结构,两端毂体分别与主动轴、从动轴通过键连接实现周向固定,毂体端面上的定位凸爪与中间弹性体的凹槽嵌合,传动过程中弹性体可吸收部分启动瞬间的冲击载荷,同时抵消两轴因安装对中偏差、运行中机架形变带来的相对位移,不会像刚性凸缘联轴器那样对安装同轴度提出极高要求,能有效降低现场安装调试的精度门槛。在设计思路上,这款结构优先平衡了传动刚性与补偿能力的关系:金属毂体采用圆柱轴伸搭配标准键槽的接口形式,适配常规的圆柱形轴端安装需求,法兰端的紧固螺栓沿圆周均布,保证连接受力均匀,中间弹性元件的预留变形量经过匹配,既不会因刚度过大失去偏移补偿能力,也不会因刚度过小导致传动扭转间隙过大、传动精度不足。从安装边界与尺寸逻辑来看,两端轴孔的直径、毂体的总长、法兰外圆尺寸都匹配对应公称扭矩的传动参数,安装时只需将两端毂体分别热装或压装到对应轴端,对齐凸爪与弹性体位置后紧固连接螺栓即可完成装配,不需要额外的复杂调整工序,日常维护时仅需检查弹性体的磨损老化情况,更换时无需完全拆解两端轴系的连接,可大幅缩短设备停机维护的时长。实际选型使用时,需要结合轴系的额定扭矩、最高工作转速、轴端直径匹配对应规格,同时预留足够的安全系数,避免过载工况下弹性体剪切失效导致传动中断,该结构的扭转惯性矩参数也适配中高速传动场景,不会在高转速运行时产生过大的离心载荷影响传动稳定性。
