A系列发动机小型曲轴皮带轮减振结构

项目分类:3D模型 发布时间:2021-08-17 ID:234882

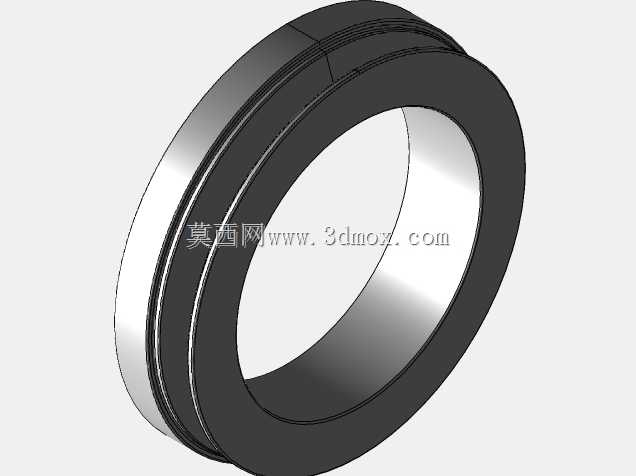

  • A系列发动机小型曲轴皮带轮减振结构

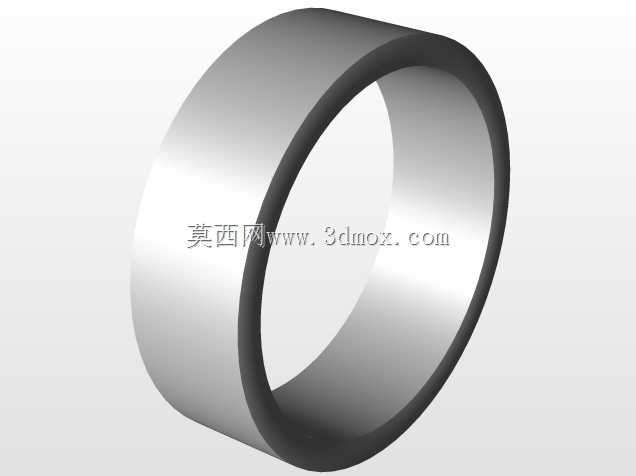

  • A系列发动机小型曲轴皮带轮减振结构

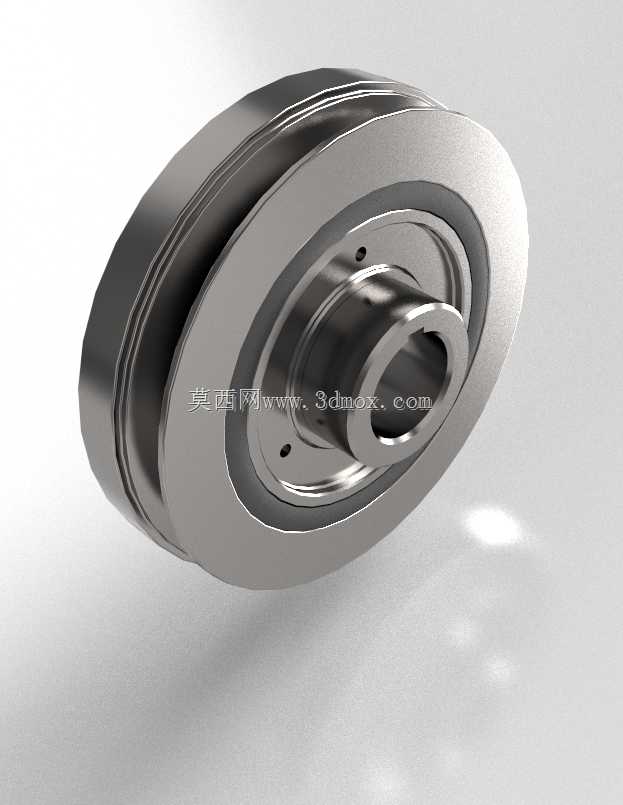

  • A系列发动机小型曲轴皮带轮减振结构

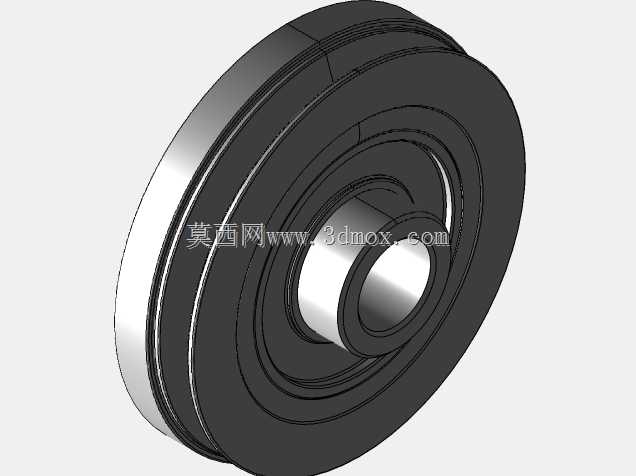

  • A系列发动机小型曲轴皮带轮减振结构

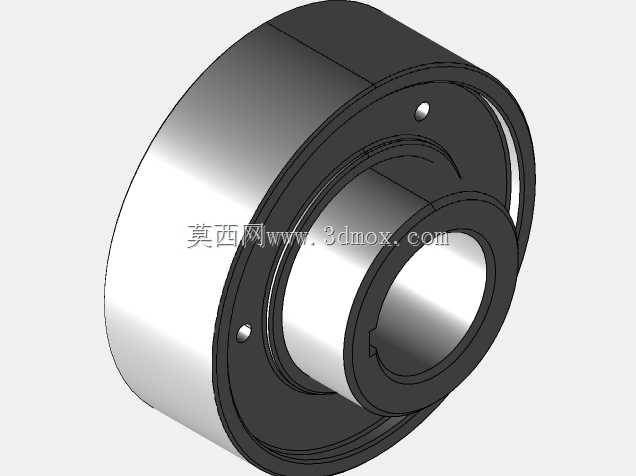

  • A系列发动机小型曲轴皮带轮减振结构

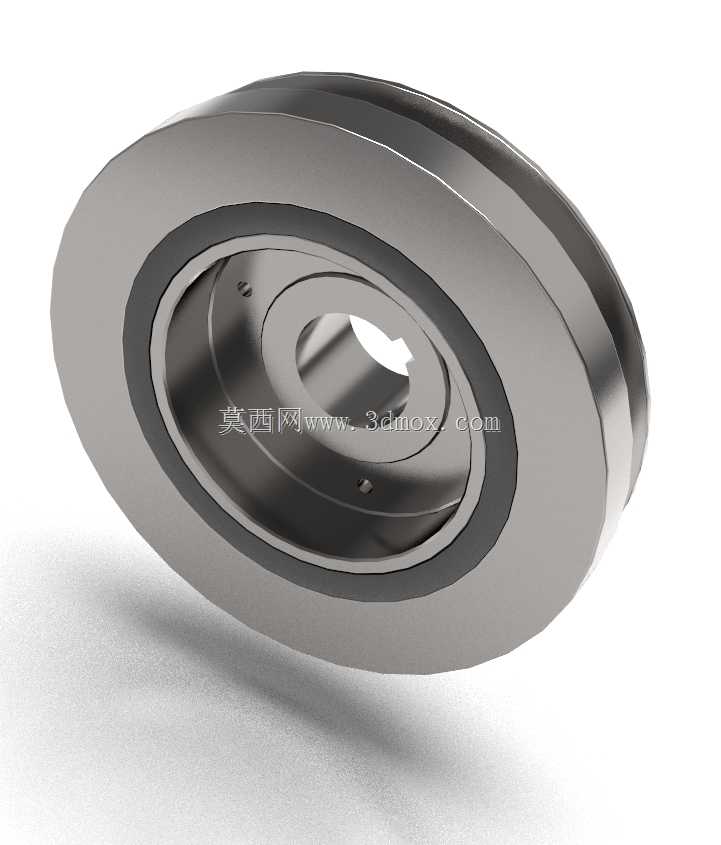

  • A系列发动机小型曲轴皮带轮减振结构

在小排量A系列发动机的前端轮系布局中,这类集成减振功能的曲轴皮带轮承担着双重核心作用,一方面作为前端附件驱动的动力输出轮,将曲轴输出的扭矩传递给发电机、水泵、空调压缩机等附件带轮,保障各附属系统的稳定运转;另一方面通过内置的阻尼结构吸收曲轴运转过程中产生的扭转振动,避免扭振沿轴系传递引发齿轮敲击、附件异响甚至轴系疲劳断裂的问题。从实际装车场景来看,这类小型化的减振皮带轮多用于紧凑级乘用车的小排量动力单元,安装在发动机曲轴前端的轴颈位置,安装边界需要匹配前端盖的密封空间、正时罩壳的避让间隙,同时要保证带轮的轮槽平面与各附件带轮处于同一平面,平面度偏差需要控制在工程允许范围内,避免皮带偏磨、异响、早期断裂的问题。设计过程中首先要锁定目标转动惯量参数,该结构的惯量匹配是扭振调校的核心,需要结合曲轴自身的转动惯量、各缸发火顺序、常用工况转速区间的共振点来确定惯量环的质量分布,通过橡胶阻尼层的刚度、阻尼参数匹配,将曲轴轴系的扭振振幅控制在安全阈值内,避免常用转速区间出现共振峰值。结构上采用内外金属骨架夹橡胶阻尼层的复合结构,外层带轮加工有多楔带轮槽,匹配前端附件的多楔带传动需求,内圈设置与曲轴前端轴颈配合的定位孔与键槽,保证扭矩传递的可靠性,同时端面设置螺栓安装孔位,通过中央压紧螺栓将带轮固定在曲轴轴端,安装时需要保证压紧力矩符合工艺要求,避免运转过程中出现松动、打滑。从建模细节来看,该结构完整还原了带轮的轮槽轮廓、阻尼层的分层结构、安装定位的孔位与键槽特征,同时兼顾了零件的加工工艺性,金属骨架的拔模角度、圆角过渡都符合冲压或铸造加工的工艺要求,橡胶层的厚度均匀性也满足硫化粘接的工艺条件。在实际选型匹配中,这类减振皮带轮的更换需要严格匹配原机的惯量参数与安装尺寸,不能用普通实心皮带轮替代,否则会打破原有的轴系扭振平衡,长期运转可能引发曲轴断裂、附件过早损坏的严重故障。建模过程中对各配合面的尺寸公差、形位公差都做了对应还原,包括定位孔的尺寸公差、带轮端面的跳动公差、轮槽的轮廓精度,能够直接用于结构校核、教学演示、改装方案验证等场景,也可以作为同类产品设计的参考原型,帮助结构工程师快速完成轮系匹配、扭振调校的前期方案验证,减少重复建模的工作量。
