本田发动机凸轮轴半圆键结构设计

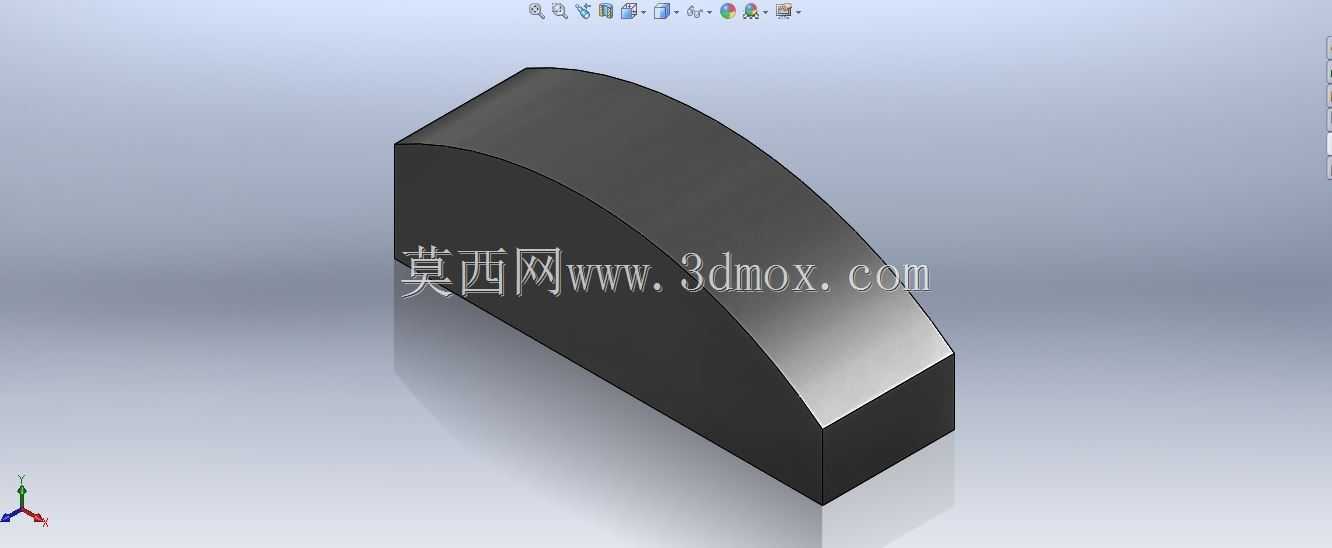

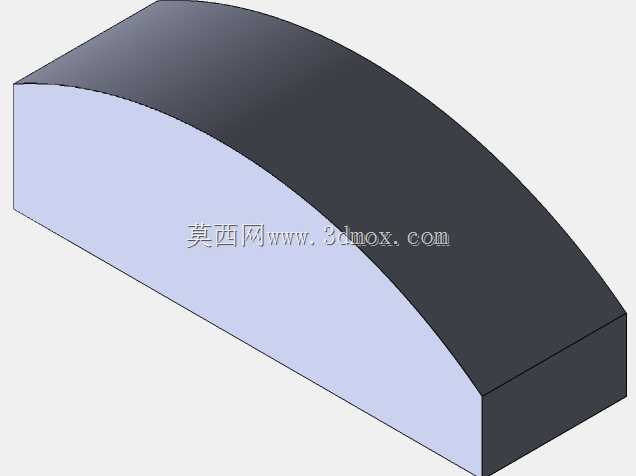

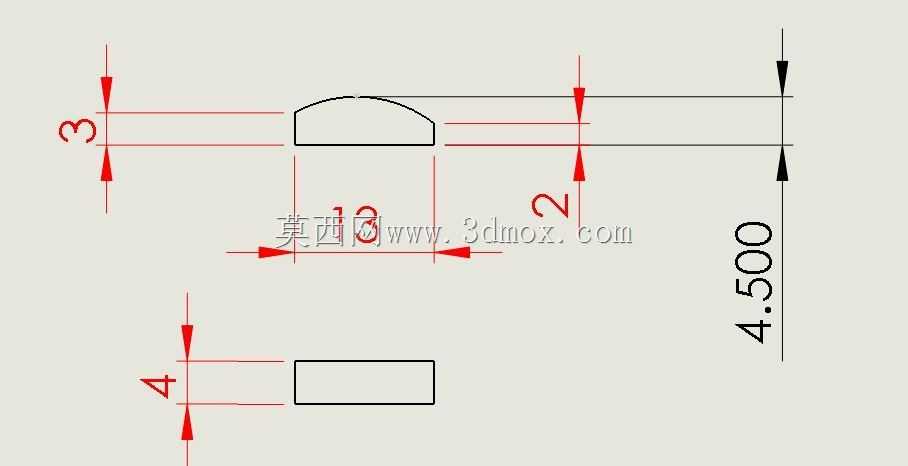

在汽车发动机配气机构的传动链路里，凸轮轴与驱动轮的周向固定一直是影响配气相位精度的核心环节，半圆键作为这类小尺寸高载荷连接场景的典型零件，其设计合理性直接决定了动力传递的可靠性与长期运行的稳定性。这类半圆键主要应用于本田B系列等DOHC、SOHC构型发动机的凸轮轴装配环节，承担凸轮轴与正时齿轮、凸轮轴与驱动链轮之间的扭矩传递作用，避免轴与轮毂之间出现相对周向转动，保证进排气门的开闭时刻与活塞运动行程精准匹配，一旦键连接出现松旷或剪切失效，会直接导致配气相位错乱，引发动力下降、怠速抖动甚至气门撞击活塞的严重故障。从设计思路来看，这类半圆键采用半圆柱面加平直侧面的构型，上半部分为圆弧面，下半部分为矩形直边，安装时圆弧面嵌入轴上加工的半圆键槽内，直边部分卡入轮毂对应的键槽中，这种结构的优势在于键在轴槽内可以自适应微小的角度偏差，降低轴槽加工时的位置度公差要求，同时键的受力均匀性优于普通平键，适合凸轮轴这类承受交变冲击载荷、安装空间紧凑的轴类连接场景。从尺寸与安装边界来看，该系列半圆键覆盖b16、b18、d16等不同规格，适配不同排量机型的凸轮轴轴径，安装时轴上的半圆键槽需采用盘形铣刀一次加工成型，保证键槽圆弧面与键的圆弧面贴合度不低于85%，轮毂键槽的侧面粗糙度需控制在Ra1.6以内，避免长期交变载荷下出现侧面压溃。在实际装配场景中，这类半圆键的安装不需要额外的轴向固定，依靠键与键槽的过盈配合即可实现轴向定位，装配时需先将键压入轴槽，确认键的圆弧面与槽底完全贴合后，再将带键槽的轮毂沿轴向推入，严禁直接敲击键的顶面强行装配，避免键出现微裂纹导致运行中断裂。在自然吸气机型的改装场景中，部分从业者会尝试更换轻量化飞轮提升动力响应，此时更需要关注凸轮轴半圆键的配合精度，因为飞轮减重后发动机转速升降速率加快，凸轮轴驱动端的冲击载荷会相应提升，若键与键槽存在配合间隙，会加速键的侧面磨损，甚至出现键剪切断裂的故障。不同于普通连接用平键，这类凸轮轴专用半圆键的工作面为两个平直侧面，圆弧面仅起定位与自适应对中作用，设计时侧面的挤压应力需控制在许用值以内，匹配发动机最高转速下的瞬时冲击扭矩，同时键的顶部与轮毂键槽顶部需预留0.1-0.2mm的间隙，避免装配时键顶与轮毂槽底接触导致轮毂无法安装到位。
