阿特伍德机物理教学演示结构装置

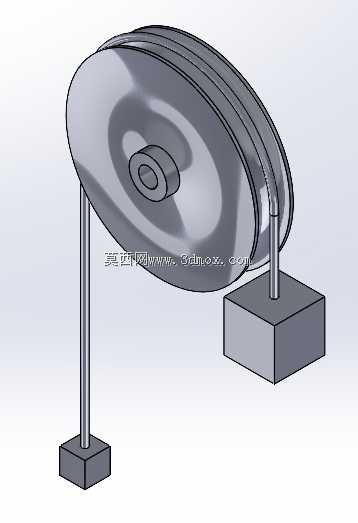

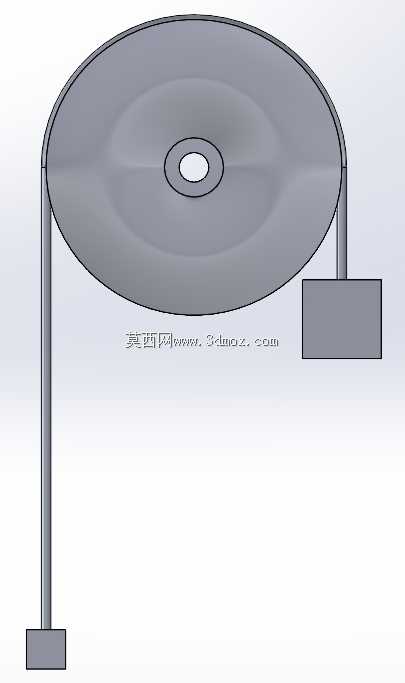

这套阿特伍德机结构装置，核心应用场景集中在中学物理力学实验室、高校普通物理教学演示场景，也可作为科普场馆的互动力学展项载体，用来直观展现匀变速直线运动规律、牛顿第二定律的实际作用效果，帮助学习者把抽象的受力分析公式转化为可观测的实物运动过程。从功能特性来看，装置通过两个配重块跨接在定滑轮组上的结构，可通过调整两端配重的质量差，获得不同的线性加速度，配合光电门等测量元件就能完成加速度测定、张力验证等多组力学实验，相比自由落体实验，它能通过小质量差获得较小的加速度，大幅降低人工计时的测量误差，提升实验数据的可靠性。设计思路上，整套结构采用立式支撑布局，两根垂直金属支杆分别固定在方形配重底座上，保证装置运行时的整体稳定性，避免滑轮转动带来的倾覆力矩影响实验精度；定滑轮组采用多槽轮结构，可适配不同直径的悬挂柔索，同时轮体与支撑轴之间做了低摩擦设计，尽可能减小转动副的摩擦阻力对实验结果的干扰，轮体的转动惯量参数经过标定，在高精度实验场景下可纳入计算体系修正理论误差。从安装边界来看，方形底座采用实心铸铁材质，单块底座的边长控制在120mm左右，支杆垂直高度约350mm，整套装置安装完成后横向最大宽度不超过400mm，不需要额外的地基固定，直接放置在水平实验台面上即可满足使用要求，支杆与底座之间采用紧定螺钉连接，可根据实验需求调整滑轮的安装高度，适配不同长度的悬挂配重行程。在结构细节处理上，悬挂柔索采用低伸长率的尼龙编织绳，避免加载后绳索弹性形变带来的加速度波动，配重块采用标准质量块结构，可通过增减砝码快速调整两端质量差，不需要额外加工定制配件；滑轮的轮缘做了挡边设计，防止柔索在高速运动过程中从轮槽脱出，保障实验过程的连续性。这套装置的结构逻辑完全贴合经典力学实验的需求，没有多余的冗余结构，所有部件的设计都围绕降低额外阻力、提升测量精度、方便操作调整三个核心目标展开，三维建模过程中完整还原了各个部件的装配关系，可直接用于教学演示动画制作、实验装置改进设计的参考基础，也能帮助初学者理解定滑轮传动的受力特点、转动惯量对直线运动的影响机制。
