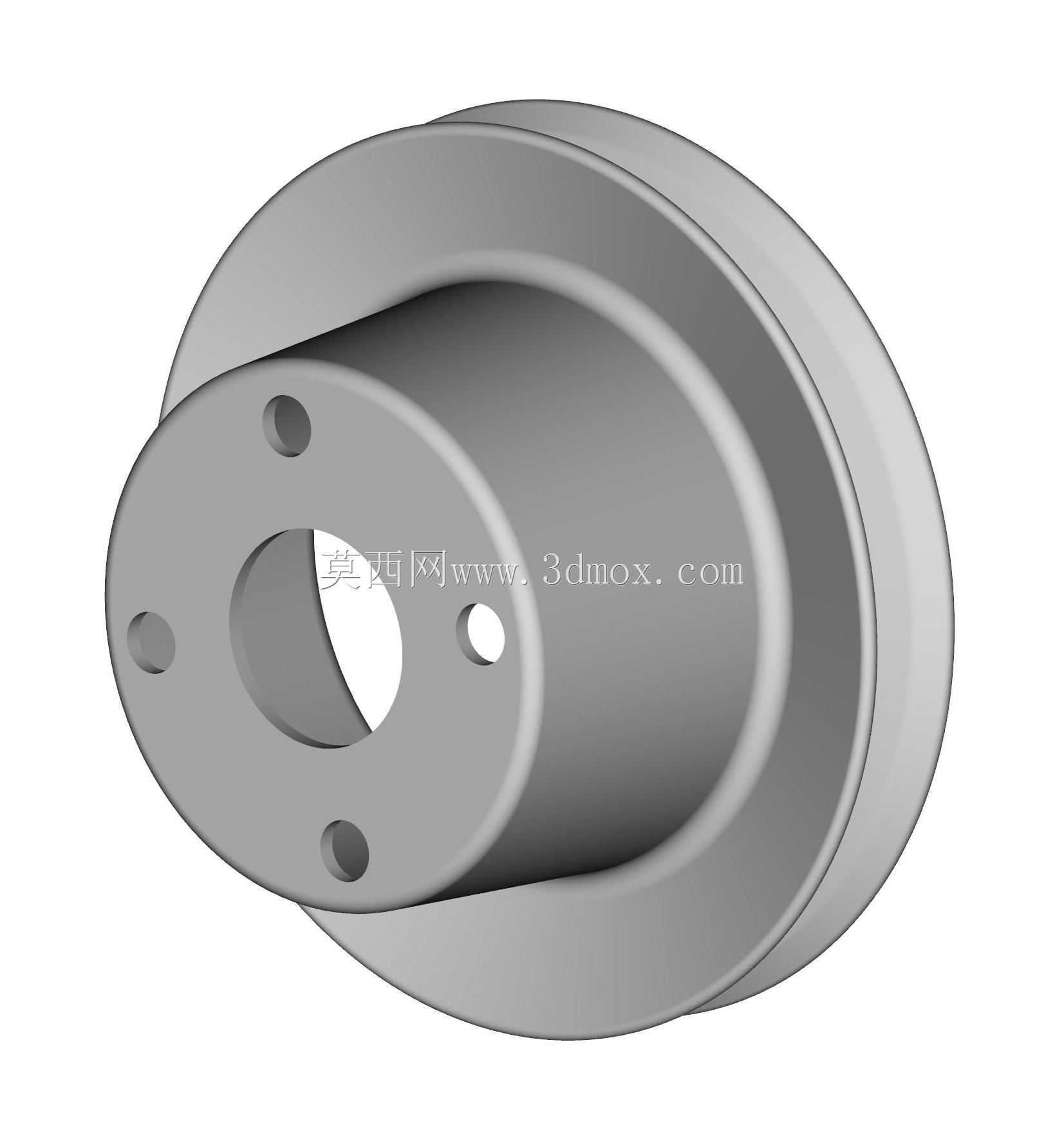

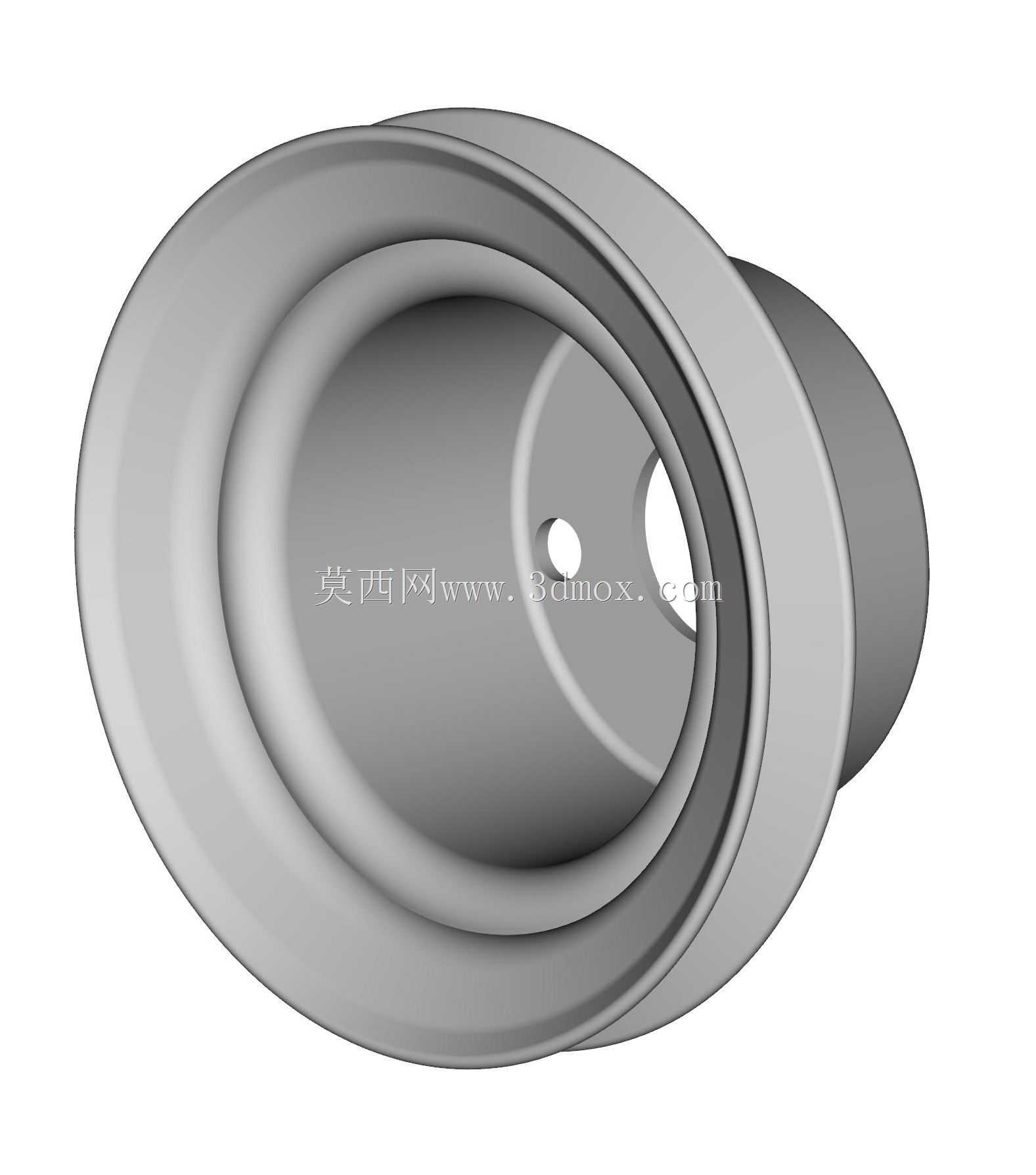

发动机冷却系统配套水泵传动滑轮

这款滑轮主要应用在内燃机冷却循环系统的水泵驱动端，是连接皮带传动副与水泵主轴的核心受力零件，日常工况下需要持续传递曲轴输出的扭矩，带动水泵叶轮完成冷却液在发动机水套、散热器之间的循环输送，避免动力单元因过热出现拉缸、工况异常等问题。从结构设计来看，主体采用单槽带轮构型，轮槽的型面弧度匹配常用V型传动带的截面角度，能保证皮带贴合时的接触面积足够，减少传动过程中的打滑丢转问题，同时降低皮带侧面的异常磨损，延长传动带的更换周期。安装端采用法兰式连接结构，法兰端面上均匀分布四个螺栓过孔，对应水泵轴端的安装螺孔位置，装配时可以通过四个紧固点实现周向均匀锁止，避免高速转动时出现连接松动、动平衡超差的问题；法兰中心的通孔直接与水泵主轴配合，孔位的同轴度公差控制在较高精度区间，保证转动时的径向跳动量处于允许范围，减少轴承端的附加载荷。带轮主体与法兰安装座之间采用锥形过渡的筒体结构，这种构型一方面可以在保证整体结构强度的前提下，减少零件的整体重量，降低转动惯量，让传动响应更灵敏，另一方面锥形结构可以优化应力传递路径，避免扭矩传递过程中在法兰与轮体的连接位置出现应力集中，提升零件的疲劳寿命。从安装边界来看，轮体的外径尺寸适配常规小排量动力单元的传动中心距要求，轴向的安装厚度不会与周边的正时罩壳、张紧轮等部件发生运动干涉，装配时不需要额外调整周边部件的位置，可直接适配同规格水泵的安装接口。设计过程中需要重点校核轮槽的工作面硬度、法兰连接螺栓的剪切强度，以及高速转动下的整体动平衡表现，确保在发动机额定转速区间内运行平稳，不会出现异常振动、皮带脱出等故障。这类滑轮除了应用在传统燃油发动机的冷却水泵上，也可适配部分工业冷却循环泵、小型发电机组的水泵传动场景，结构通用性较强，安装维护时只需检查轮槽磨损量、法兰端面的平面度即可判断是否需要更换，日常运维难度较低。
