U形钉金属成型机用惯性轮结构设计

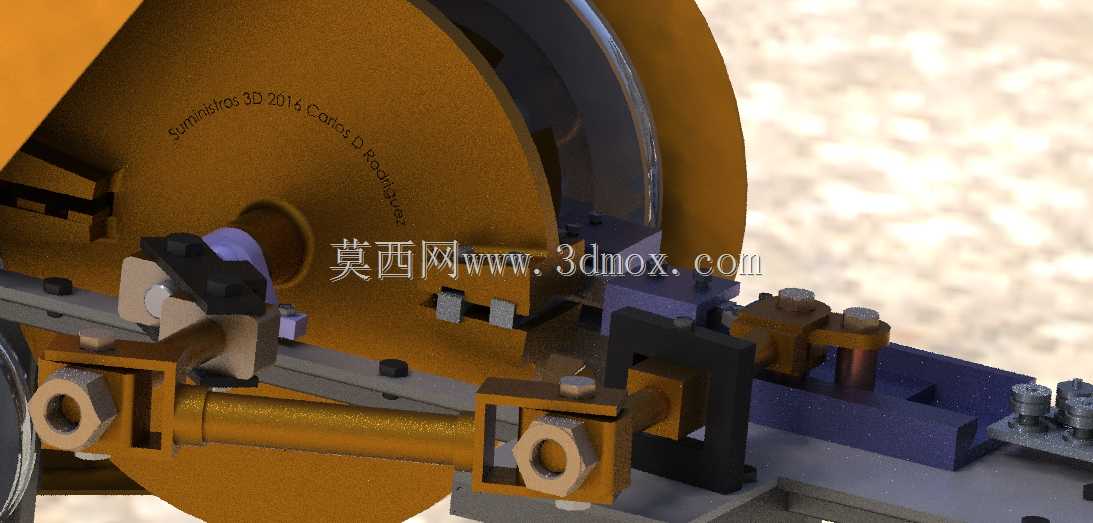

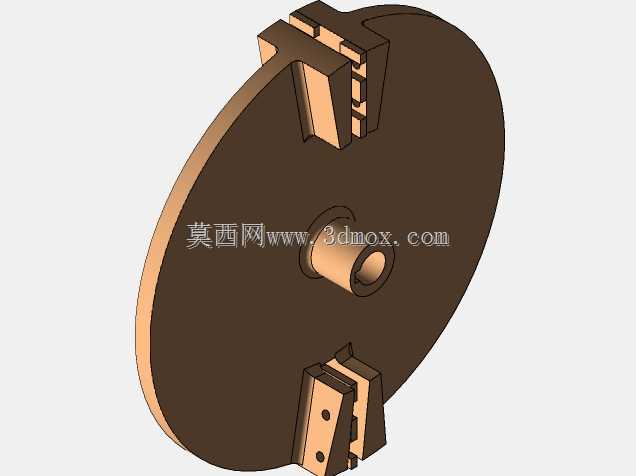

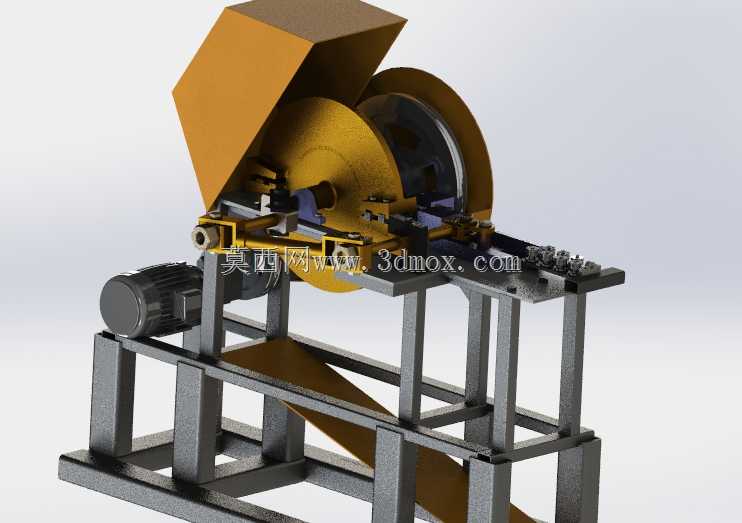

该惯性轮作为U形钉金属线成型机的核心功能部件，在整机传动链路中承担着稳定转速、储存转动动能、抵消冲压成型瞬间负载波动的关键作用，直接决定U形钉连续冲压成型过程的速度稳定性与成品尺寸一致性。在金属线材成型的实际生产场景中，U形钉的打弯、裁切工序属于瞬时高负载工况，每一次冲头接触金属线材完成弯折裁切的瞬间，传动系统都会受到强烈的负载冲击，若没有惯性轮的动能储备做缓冲，会直接导致驱动电机电流瞬时飙升、传动齿轮啮合间隙受冲击变大，长期运行会加剧齿面磨损，甚至出现冲头行程错位导致的钉脚长度不一、弯折角度不合格的次品问题。从结构设计思路来看，该惯性轮采用大直径薄轮缘的经典轮盘结构，将大部分质量集中在轮缘外侧，在同等整体质量下最大化转动惯量，既保证动能储存能力，又避免整体重量过大增加驱动端的空载启动负载。轮体中心设计有阶梯式安装轴孔，孔位与传动主轴采用过渡配合，轴孔旁设置的键槽结构可传递额定扭矩，避免高速运转时轮体与主轴出现相对滑动。轮盘边缘对称布置的两组凸台结构，是配合整机送料机构实现间歇送料动作的触发结构，凸台上预留的安装孔位可固定触发撞块，随着轮体转动周期性触发行程开关，实现送料、成型、裁切三个工序的动作时序匹配，无需额外设置独立的凸轮触发结构，简化了整机的传动链路布局。从安装边界来看，轮体的轴向厚度需匹配成型机传动仓的内部安装空间，轮缘外圆与仓体内壁需预留足够安全间隙，避免运转过程中出现剐蹭；中心轴孔的同轴度公差需控制在合理范围内，防止高速转动时出现径向跳动导致整机振动超标。凸台结构的径向突出尺寸经过严格核算，既要保证触发行程开关的行程量足够，又不能突出过多导致转动过程中与周边固定构件发生干涉。在实际装配调试过程中，该惯性轮需做静平衡校验，消除轮体质量分布不均带来的离心振动，保证整机在连续高速运转工况下的稳定性，降低传动轴承的径向负载，延长整机易损件的更换周期。
