火箭碳纤维结构安装托架设计

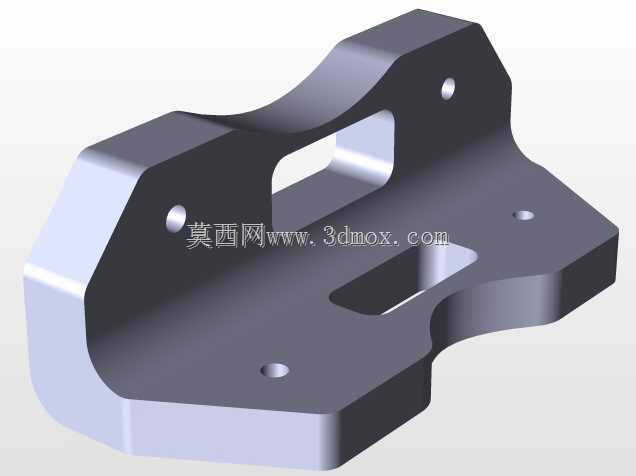

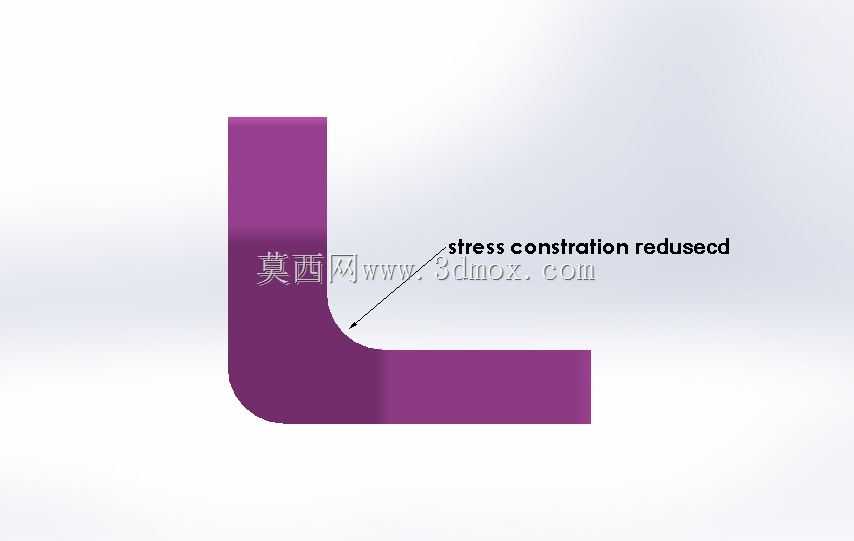

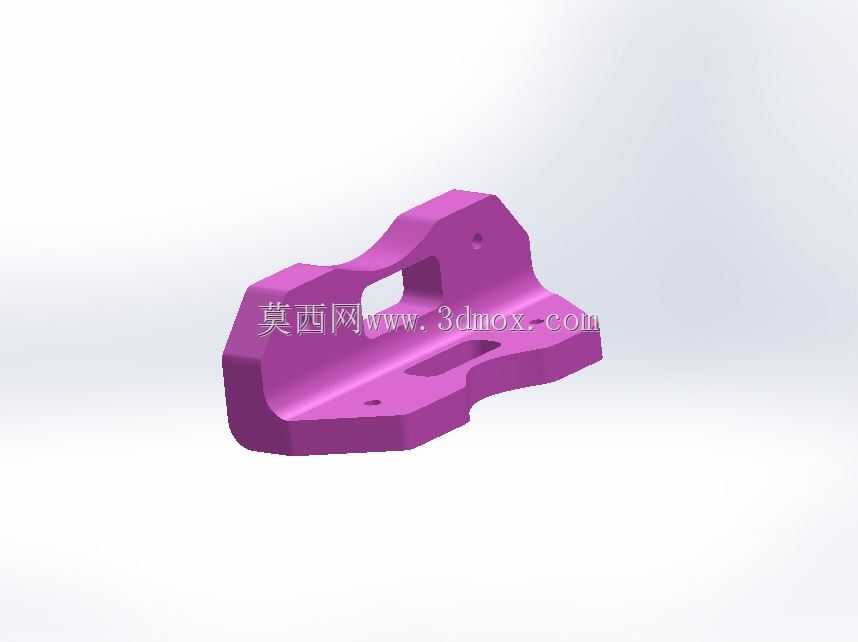

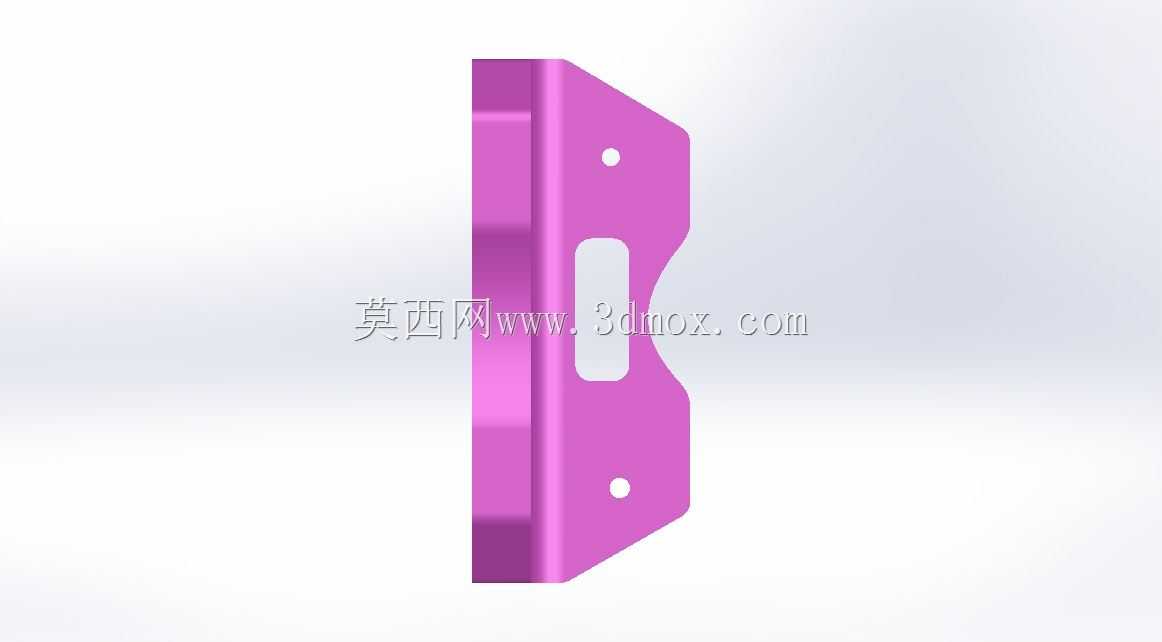

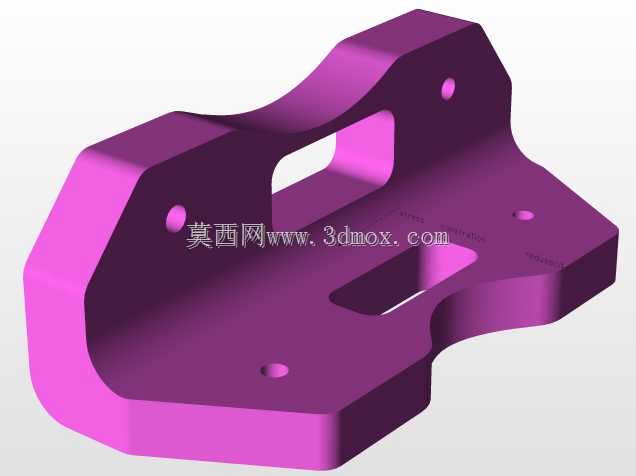

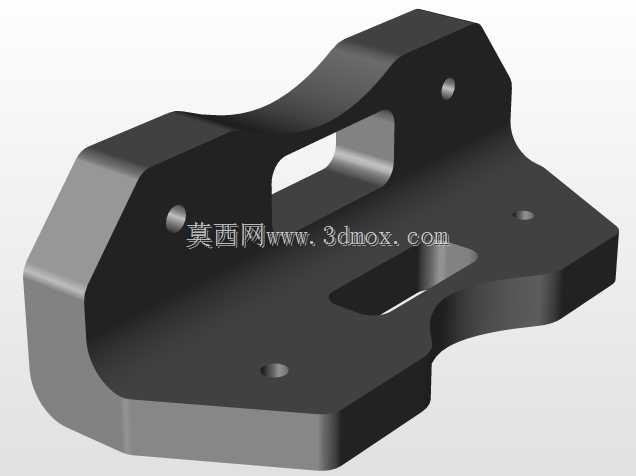

该构件属于航天火箭配套的承力安装类结构件，主要应用于箭体内部辅助设备的安装固定场景，承担机载小型功能模块的承载与定位作用，在火箭飞行过程中需承受过载、振动等复杂力学载荷，同时需满足航天装备严苛的轻量化设计要求。设计阶段优先选用Ultem 9085碳纤维增强材料，该材料比强度高、耐温性能优异，适配航天工况下的极端环境使用需求，相比同体积金属构件可减重40%以上，同时具备足够的结构刚度避免共振问题。结构设计上针对应力集中风险做了全棱边倒钝处理，所有转角位置均采用大圆弧过渡，避免锐边缺口导致的应力突变，经力学核算，构件弯曲应力可控制在510psi水平，安全系数约为4，最大剪切应力控制在600psi范围内，质心偏移量仅为0.05英寸，可满足飞行过程中的动载荷要求。构件整体采用一体化铣削成型思路，无拼接焊缝，避免连接位置的强度薄弱点，主体轮廓为异形曲面过渡结构，中部开设两处镂空槽，在不影响整体承力性能的前提下进一步削减结构重量，同时为配套管线的穿行预留空间。安装边界上，构件共设置5处定位安装孔，孔位公差按照航天安装标准设计，可直接与箭体预装的安装座配合，无需额外加工适配，安装操作简单，单构件安装耗时可控制在2分钟以内，适配箭体总装阶段的快装需求。构件整体体积约91.09立方英寸，惯性矩参数经过多轮迭代优化，可避免与箭体主结构产生谐振，安装后与周边设备的安全间隙预留充足，不会在飞行过载状态下出现干涉问题。表面采用哑光阳极化处理，避免太空环境下的反光干扰，同时提升材料的抗老化性能，可适应地面存储、发射升空、在轨运行全周期的环境考验。
