可调惯量轮式储能传动构件结构设计

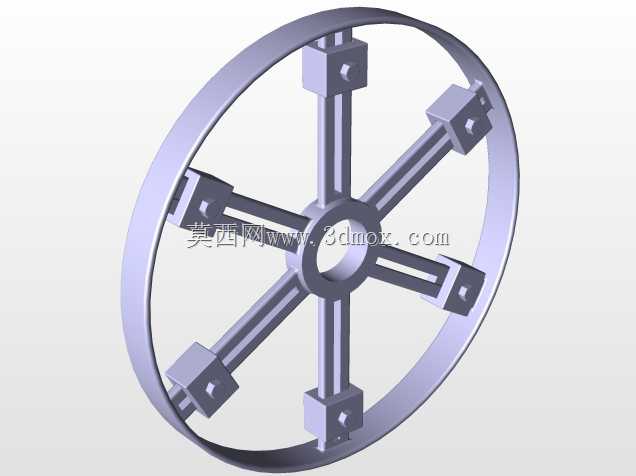

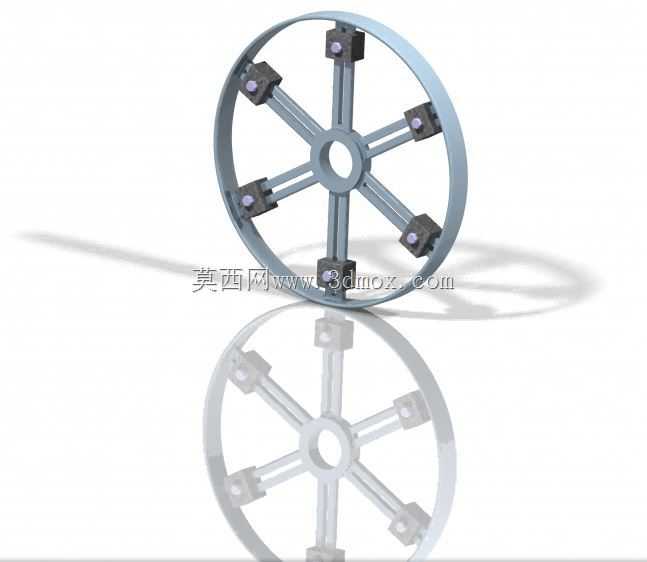

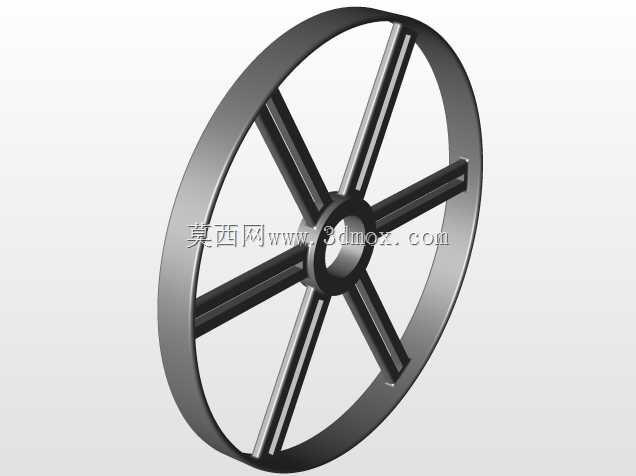

在需要平抑转速波动、稳定传动输出的工况场景中，这类可调惯量的轮式构件常被布置在动力输出端与负载端之间的传动轴系上，用来抵消往复式动力输出的脉冲波动，或是在负载突变时释放储存的转动动能，避免传动系统出现转速骤降、冲击过载的问题。和固定惯量的飞轮不同，这款构件的核心设计思路是将惯量调节功能集成在轮体自身结构上，不需要额外更换不同质量的轮体，就能通过调整辐条上配重块的径向位置，改变整个轮体的转动惯量，适配不同工况下对储能容量、响应速度的差异化需求。从结构布局来看，轮体采用六根等角度分布的辐条连接中心轮毂与外缘轮圈，中心轮毂预留了与传动轴配合的安装孔位，可通过键连接实现周向固定，轮毂的轴向厚度与安装孔直径可根据实际轴系的尺寸做适配调整，安装时需要保证轮体端面与传动轴轴线的垂直度，避免高速转动时出现偏心振动。每根辐条上都设计有可沿径向滑移的配重块，配重块通过锁紧结构固定在辐条的对应位置，当配重块向轮圈方向移动时，整体转动惯量增大，适合需要大储能容量、平抑大负载波动的工况，比如冲压设备、往复式压缩机的传动端；当配重块向中心轮毂方向移动时，整体转动惯量减小，轮体的动态响应速度更快，适合需要频繁调速、对转速跟随性要求较高的传动场景。外缘轮圈采用等截面环形结构，既可以作为轮体的外围配重结构，也能为辐条提供足够的径向支撑，避免辐条在高速转动时受离心力作用出现形变。辐条的截面采用矩形结构设计，在保证抗弯强度的同时，为配重块的滑移提供平直的导向面，配重块与辐条的配合面预留了合适的间隙，既保证调整时滑动顺畅，也能避免锁紧后出现径向窜动。在实际选型应用时，需要根据传动轴系的最高工作转速，核算配重块在最外侧位置时轮体的整体应力水平，确认辐条与轮圈的连接强度满足离心载荷要求，同时要做动平衡校验，避免不同位置配重块的安装误差带来的不平衡量，影响传动系统的运行稳定性。这类可调惯量的结构设计，解决了传统固定惯量飞轮适配场景单一的问题，在试验台架、小批量定制化传动设备中，不需要重新加工更换飞轮，仅通过调整配重位置就能匹配不同的测试或运行需求，有效降低了设备改造成本与调试周期。
