阶梯式动力传递轴类零件结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:234900
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计
  • 阶梯式动力传递轴类零件结构设计

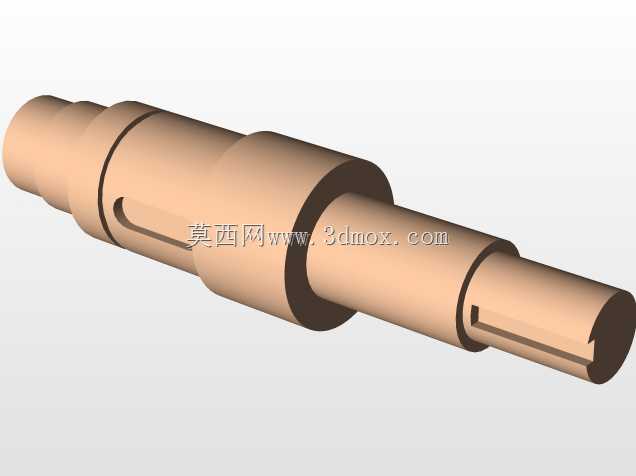

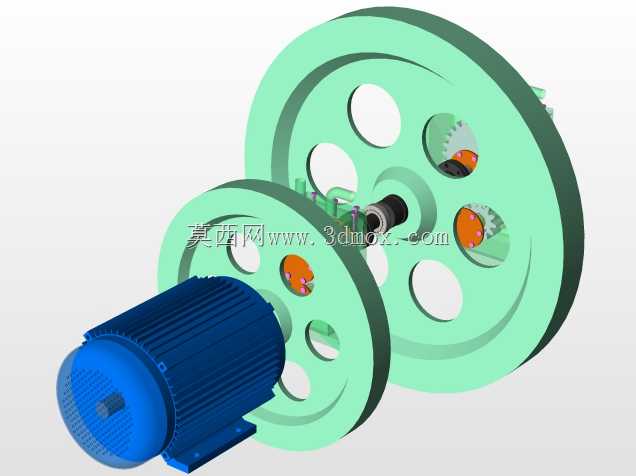

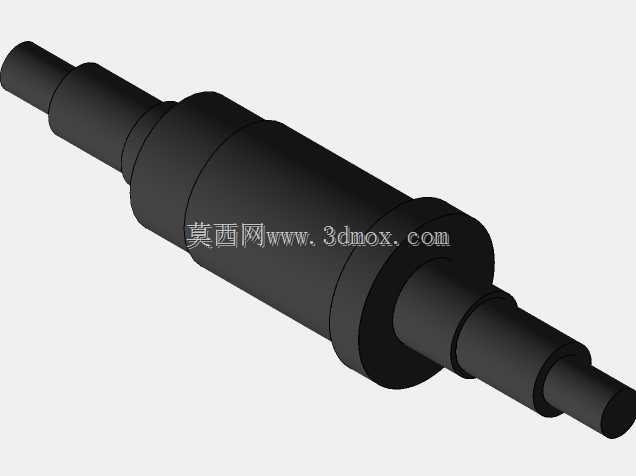

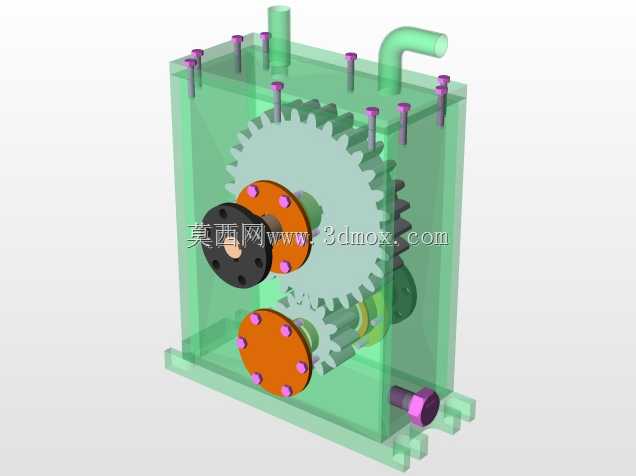

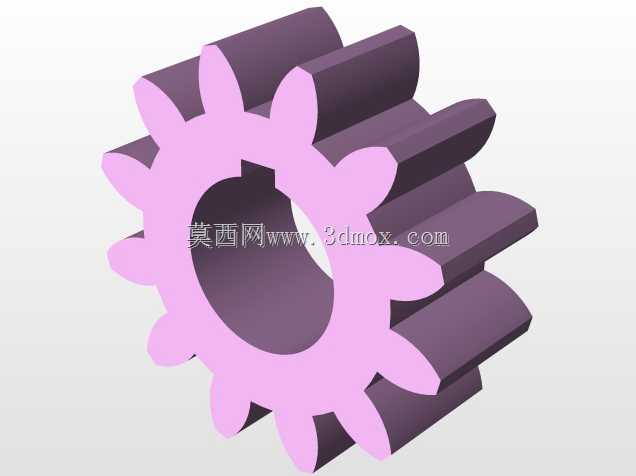

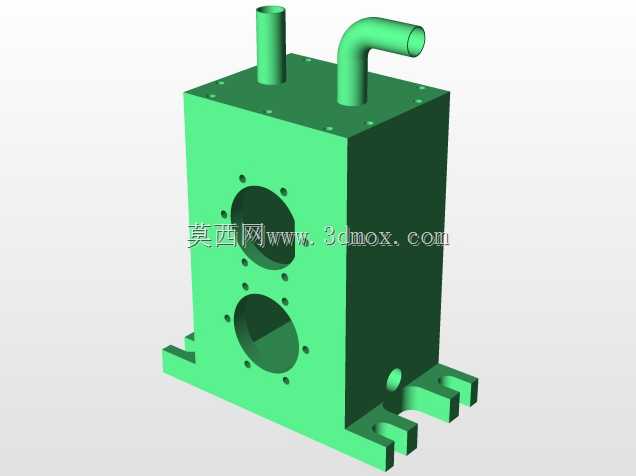

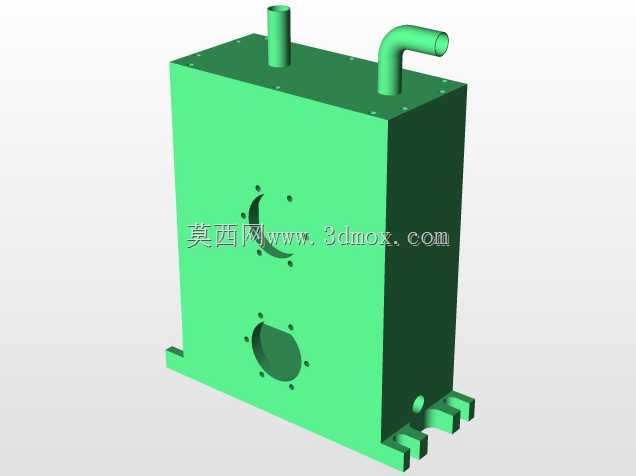

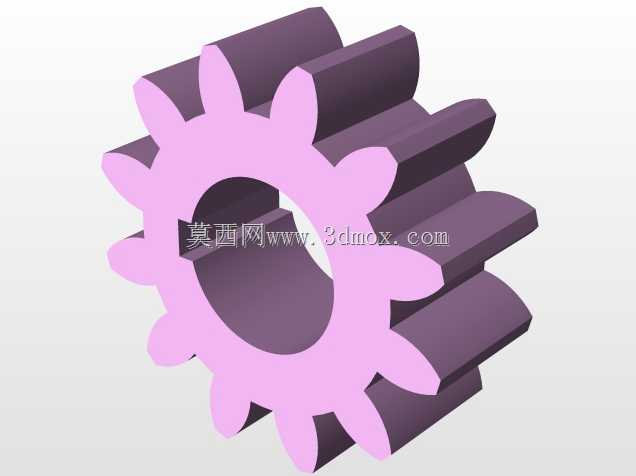

这类阶梯轴结构在电力系统配套的动力传动链路中应用十分广泛,作为回转类核心承载零件,它承担着扭矩传递、回转支撑以及配套零件定位的多重作用,在汽轮发电机组辅机传动、厂用输送设备动力端、中小型发电设备动力输出单元中都能见到这类结构的身影。从实际使用场景来看,这类轴件需要在持续回转工况下保持稳定的形位精度,既要承受传动过程中的扭转载荷,也要兼顾轴上安装的飞轮、联轴器、轴承等零件的轴向定位需求,因此设计阶段采用了多段阶梯变径的结构形式,不同轴段的直径差直接形成定位轴肩,不需要额外加装定位套就能实现配套零件的轴向固定,能有效缩减传动组件的整体轴向尺寸,让整套传动结构更加紧凑。

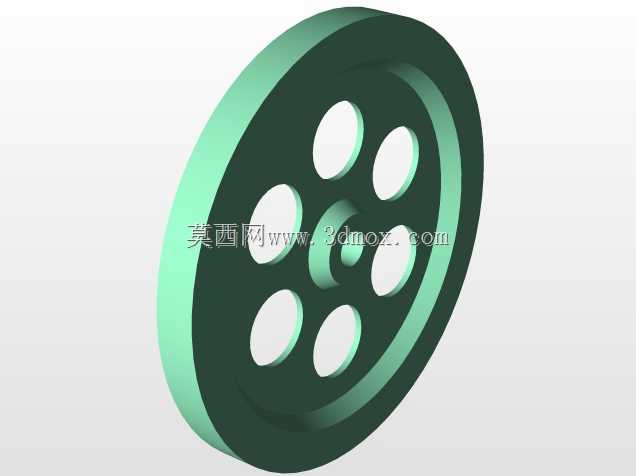

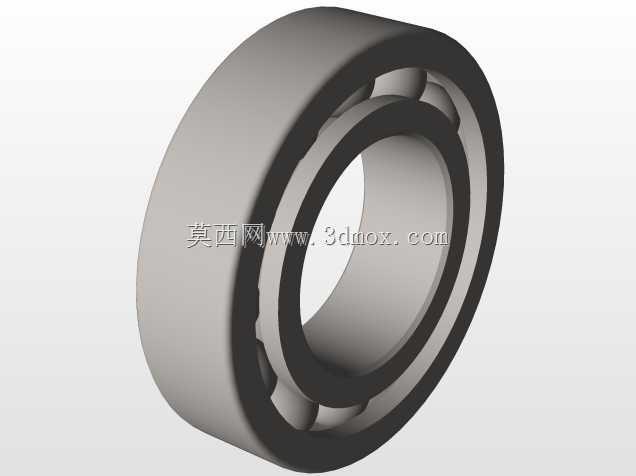

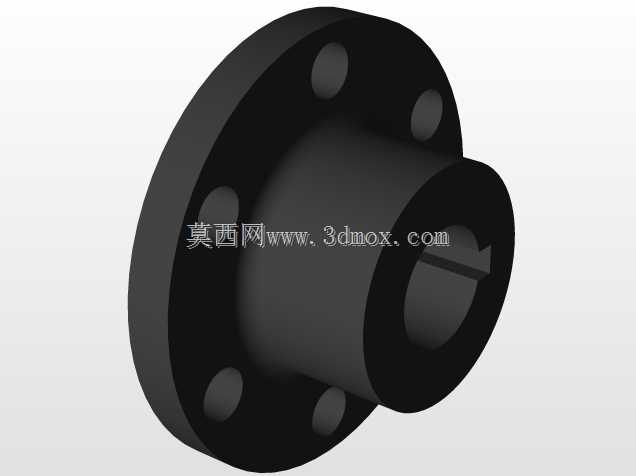

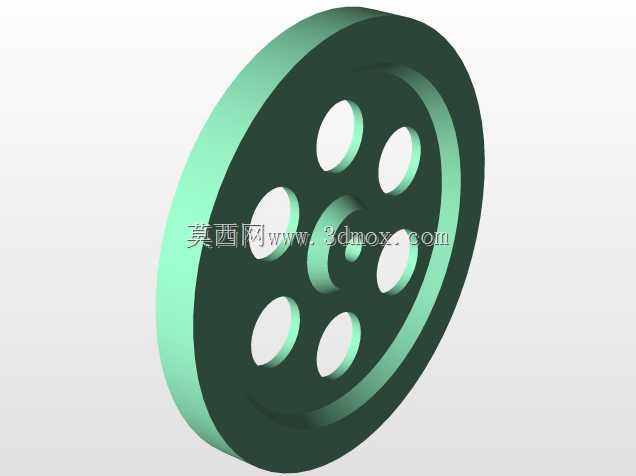

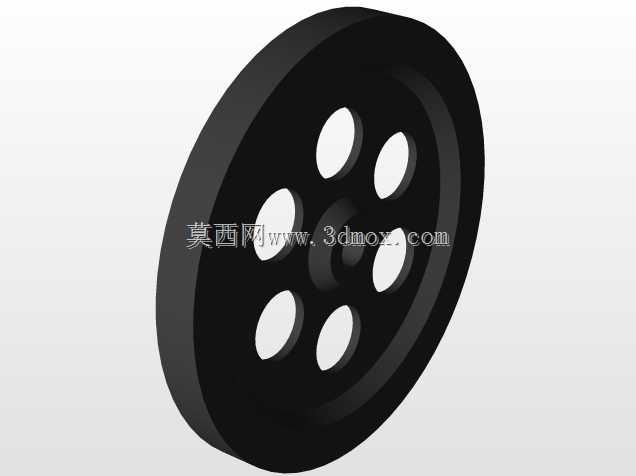

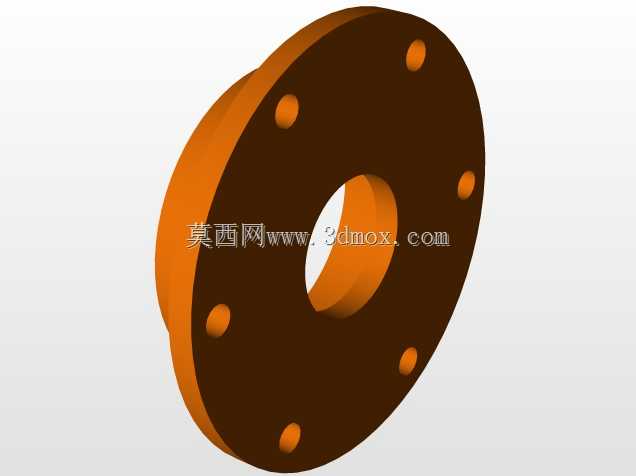

从结构设计逻辑来看,轴段的直径变化并非随意设置,每一处轴肩的高度都经过载荷校核:安装轴承的轴段直径匹配标准轴承内圈尺寸,轴肩高度严格控制在轴承内圈安装拆卸允许的范围内,避免后期维护时无法顺利拆卸轴承;安装飞轮的中间轴段直径最大,一方面是因为该位置承受的弯扭组合载荷最高,更大的轴径能提升零件的整体刚性,减少高速回转时的挠曲变形,另一方面大直径轴段的圆柱面能为飞轮提供足够的配合接触面积,保证飞轮安装后的同轴度,避免回转过程中出现动平衡超差的问题。两端的伸出轴段为直径递减的阶梯结构,分别用于连接动力输入端和负载输出端,轴端的直径尺寸适配标准联轴器的内孔规格,不需要额外加工过渡轴套就能直接完成装配,降低现场安装的适配成本。

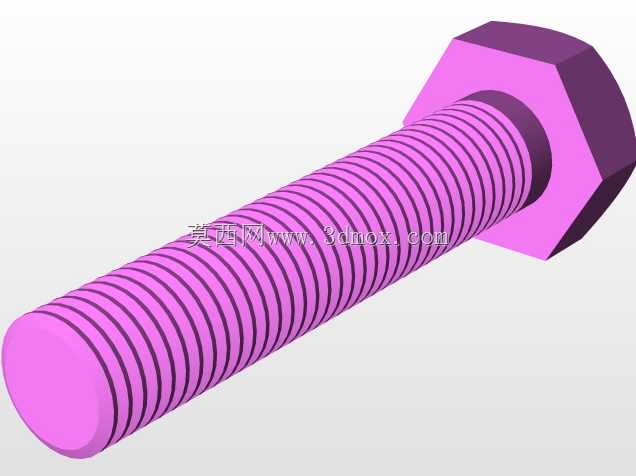

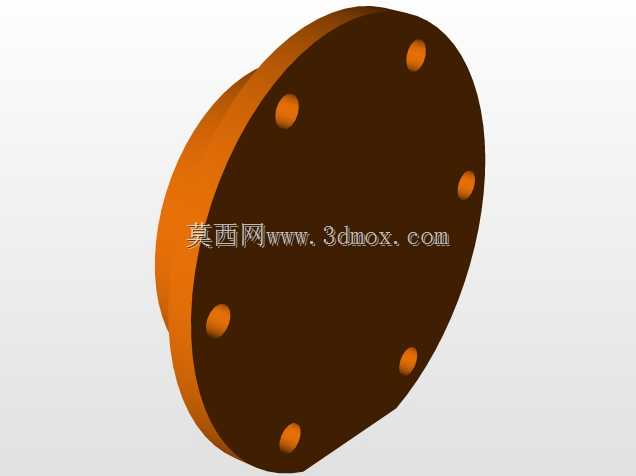

在安装边界方面,这类轴件的各轴段长度是根据配套组件的安装空间确定的:轴承安装轴段的长度匹配所选轴承的宽度加上密封件的安装尺寸,保证轴承安装到位后,密封件能恰好贴合端盖的密封槽位置,避免传动过程中出现润滑脂泄漏;中间飞轮安装段的长度略大于飞轮轮毂的宽度,留出锁紧螺母的安装空间,装配时通过轴端螺纹配合止动垫圈就能将飞轮牢牢锁紧在轴肩位置,避免回转时出现轴向窜动。轴的两端都加工有标准的中心孔,作为加工和检测时的定位基准,能保证各轴段的同轴度公差控制在合理范围内,减少高速回转时的振动量,整套结构没有多余的复杂特征,加工工艺性好,常规车床配合外圆磨床就能完成全部加工工序,制造成本可控,同时能满足长期连续运转的使用要求,适配电力系统中多数中低速动力传动场景的使用需求。
