热轧板坯液压除锈设备结构设计

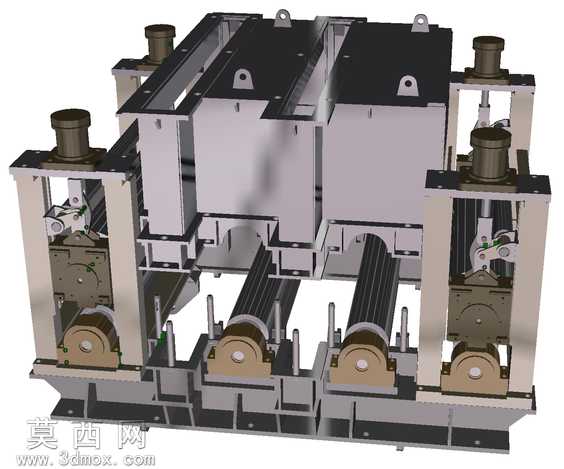

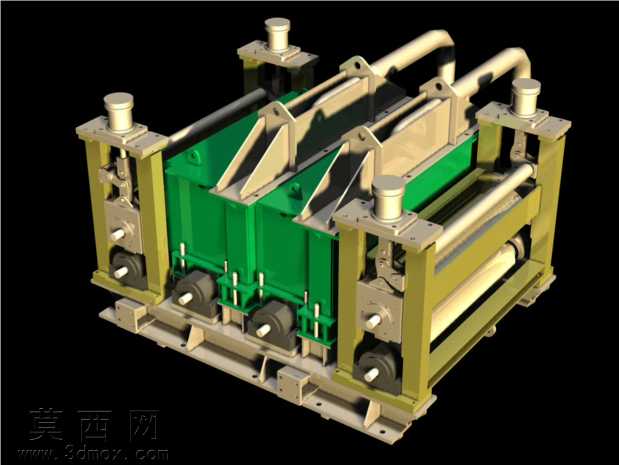

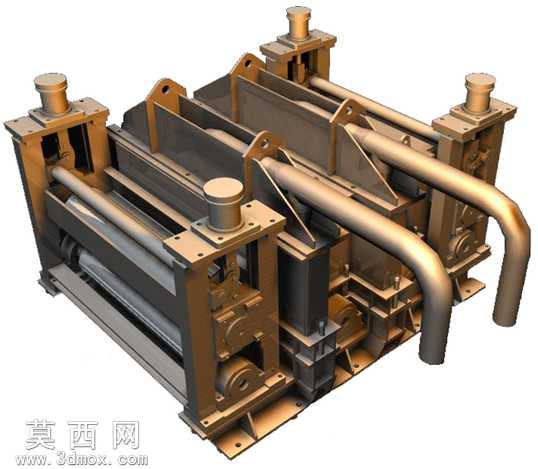

本模型为热轧产线配套的液压除锈除鳞设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循冶金产线设备的装配逻辑，对各功能模块进行独立建模后完成总装约束，确保各运动部件的干涉检查全部通过，可直接用于后续的工程图导出与结构优化参考。模型材质渲染区分清晰，主体承载机架采用做旧铸钢材质表现厚重的工业质感，液压执行缸体采用哑光金属漆搭配局部镀铬细节，输送管路采用拉丝不锈钢材质，运动辊道表面做防滑纹理处理，整体渲染光影层次分明，清晰展现设备各部件的装配关系与结构特征。设备整体采用对称式框架布局，四组液压升降缸对称布置在机架四角，可根据来料板坯的厚度自动调整执行端的工作高度，适配中等规格热轧板及半成品板坯的顶部、底部表面除鳞除锈作业；两侧布置的高压喷射管路采用大曲率弯管设计，减少高压流体输送过程中的压力损耗，喷射端预设恒定倾角，确保被清洗的板坯表面能够被高压流体完全覆盖，避免出现除锈盲区。设计过程中摒弃了传统除锈设备依赖标头机械研磨的作业逻辑，改用高压流体喷射的非接触式除锈方案，避免研磨过程中对板坯表面造成二次划伤；机架内部集成的导向结构可在作业过程中保持喷射端与板坯表面的恒定距离，确保除锈效果均匀一致，同时对内部的管路接头、密封元件做了防护结构设计，避免除锈过程中产生的氧化皮飞溅损坏元件。模型完整还原了设备的承载机架、液压执行组件、高压喷射管路、输送辊道、导向定位机构等全部核心结构，各部件的连接法兰、安装孔位、密封槽等细节均按实际工业标准建模，可直观展现设备的工作原理与装配逻辑，为冶金表面处理设备的结构设计、方案展示提供直观的三维参考。
