钢料输送夹送辊机械结构设计

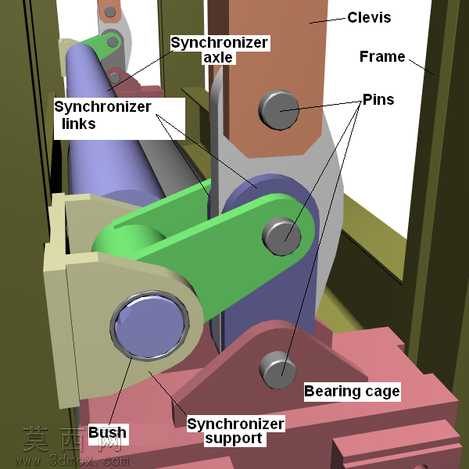

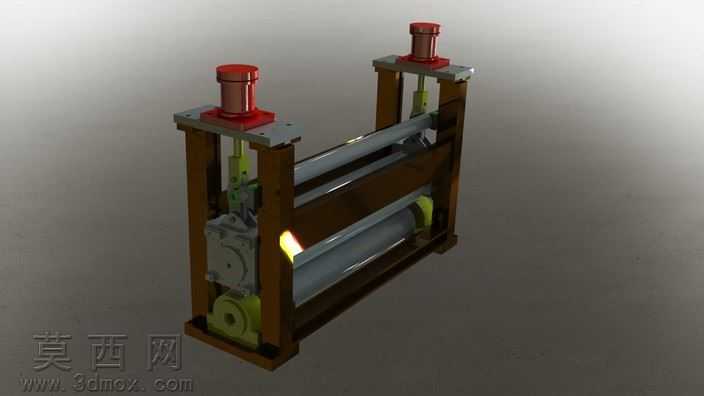

本套夹送辊三维模型采用专业三维机械设计软件完成全参数化建模，整体结构经过严谨的装配干涉校验，各运动部件的配合公差经过合理预设，可直接用于后续的工程图导出与生产参考。模型整体采用立式辊架框架结构，主体框架以型钢焊接式结构为设计原型，建模过程中对框架的受力承载部位做了加厚特征处理，赋予机架结构哑光铸铁材质，还原工业设备的厚重质感，保证结构视觉上的稳定性与可靠性。夹送辊组件共设置上下两组平行辊轴，辊轴表面赋予抛光金属钢材质，模拟实际生产中镀铬辊的光滑耐磨特性，辊轴两端配套设计剖分式轴承座结构，轴承座与机架之间通过定位销与紧固螺栓完成装配，建模时还原了轴承座的密封端盖、注油孔等细节特征，保证结构的完整性。同步调节机构采用连杆式同步支撑设计，搭配定位销轴实现上下辊间距的同步调整功能，建模过程中对连杆的铰接部位做了间隙配合处理，可通过软件运动仿真模块模拟辊距调节的完整动作过程，验证机构运动的顺畅性，无卡滞、干涉问题。模型的设计思路围绕钢料连续生产过程中的稳定输送需求展开，通过上下辊的对夹摩擦力带动钢料平稳向前输送，同步机构可根据不同厚度的输送钢料灵活调整辊缝大小，适配不同规格的钢料输送工况。渲染阶段采用工业场景常用的三点布光方案，主光源模拟车间顶光效果，辅光源补全结构暗部细节，背光源勾勒设备整体轮廓，让各部件的装配关系、结构层次清晰呈现，所有零部件均赋予对应工业材质，金属部件添加轻微磨损质感，避免渲染效果过于失真，贴近实际工业设备的真实外观。整套模型结构完整，细节丰富，涵盖了夹送辊设备从机架、辊轴、轴承组件到同步调节机构的全部核心部件，可作为冶金输送设备设计、同类辊式输送机构研发的参考模型，也可用于机械原理教学演示、设备结构拆解学习使用。
