高压力对焊连接法兰三维结构设计

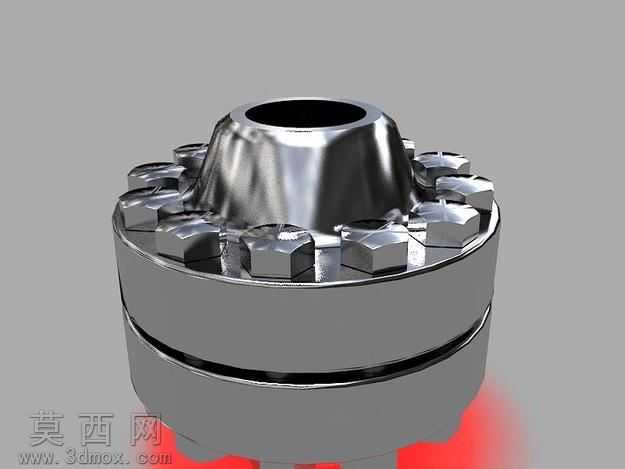

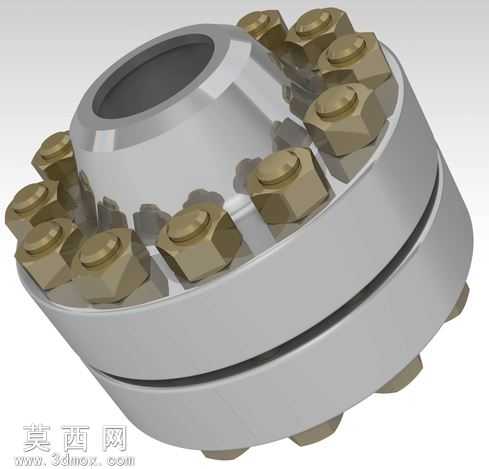

本模型为高压力工况使用的对焊连接法兰，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循高压法兰的结构设计规范，精准还原了带颈对焊法兰的核心结构特征。模型主体包含上下配对的法兰盘本体、周向均匀排布的紧固螺栓组件、配套锁紧螺母，各部件的尺寸比例完全匹配高压管道连接的工程实际要求。法兰颈部采用长锥形的轮毂过渡结构，该结构设计能够有效分散管道与法兰对接位置的应力集中，提升焊接区域的结构强度，适配高压力输送场景下的载荷承载需求。建模时对法兰盘的密封面做了精细化处理，密封面的平面度、粗糙度相关结构特征均做了还原，能够直观展示高压法兰的密封配合逻辑；周向螺栓孔采用圆周阵列方式生成，孔位间距、孔径大小均符合对应压力等级的法兰标准，螺栓与螺母的螺纹配合结构做了简化示意，既保证模型整体轻量化，又能清晰展示紧固件的装配关系。材质渲染方面，法兰本体采用哑光银灰色金属材质，模拟碳钢锻造法兰的真实质感，螺栓螺母采用略带金属光泽的古铜色材质，区分不同部件的材质属性，渲染时添加了柔和的环境光与定向光源，突出法兰的结构轮廓与金属表面的光影层次，清晰展现各部件的装配位置与结构细节。设计思路上围绕高压工况的使用需求，重点突出对焊法兰的颈部过渡结构、周向均布的紧固结构、盘体密封结构三大核心部分，通过三维模型直观呈现该类法兰相较于平焊法兰的结构优势，即长锥颈与管道对接焊接后，焊缝区域的受力条件更优，能够承受更高的管道压力与温度波动，适用于石油、化工、电力等领域的高压管道连接场景。模型整体装配关系清晰，各部件无结构干涉，可用于高压管道系统的装配演示、结构教学以及相关工程方案的可视化展示，能够帮助使用者快速理解高压力对焊法兰的结构组成与工作原理。
