钢管式越野赛车车架结构三维设计

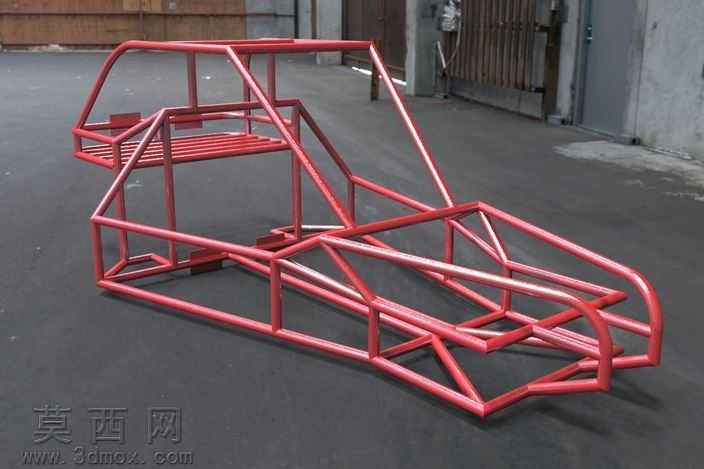

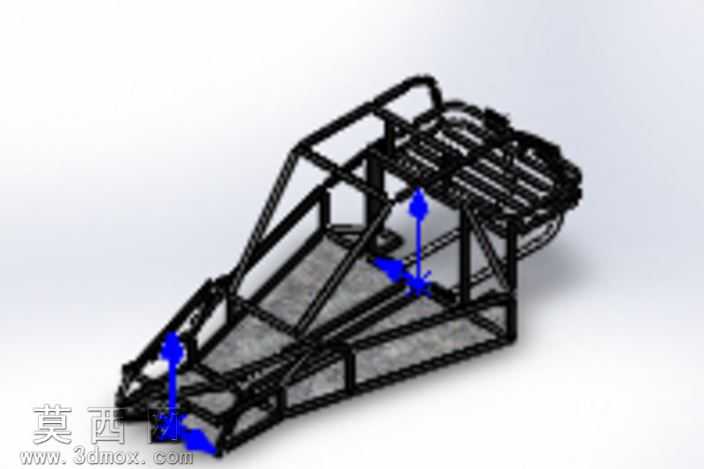

本作品为钢管式越野赛车车架的三维结构设计，建模过程中以越野场景的高强度使用需求为核心出发点，首先梳理了越野车架的受力逻辑：在非铺装路面行驶时，车架需要承受动力总成的振动冲击、颠簸路面的交变载荷、翻滚工况下的乘员舱防护压力，因此整体采用空间桁架式的钢管拼接结构，通过三维建模软件精准绘制每一段钢管的空间走向、连接节点位置，确保所有管件的衔接处完全贴合，避免出现结构应力集中的死角。建模阶段对不同功能区域的钢管规格做了区分设计：乘员舱周边的防滚环结构采用大管径厚壁管材，搭建出完整的环绕式防护空间，预留出驾乘人员的操作与乘坐空间，同时设计了座椅安装的横向支撑梁，确保座椅固定点的结构强度；车头区域的管材布局预留了发动机、转向机构、前悬架的安装点位，通过斜向支撑管将前部受力分散传导至主车架纵梁；车尾区域设计了动力总成、后悬架、油箱的安装支架结构，通过交叉排布的钢管提升尾部的抗扭刚度。材质设定上为车架赋予了红色金属漆材质，模拟真实钢管车架喷涂防护漆后的视觉效果，还原金属管材的哑光金属质感与漆面的细微反光特性，渲染阶段调整了场景光照角度，清晰展现每一段钢管的空间位置与连接关系，能够直观呈现整个车架的空间结构逻辑。设计过程中反复校核了各杆件的受力传递路径，通过三角形稳定结构的大量应用提升整体车架的抗扭、抗弯性能，避免出现结构冗余的同时保证各安装点位的刚度满足越野行驶的强度要求，整个车架没有多余的装饰性结构，所有管材排布均服务于结构强度与部件安装需求，能够为后续的整车总装设计提供精准的结构基础，清晰展现了越野赛车从骨架搭建开始的设计逻辑，可作为越野车辆结构设计、钢管车架设计的参考案例。
