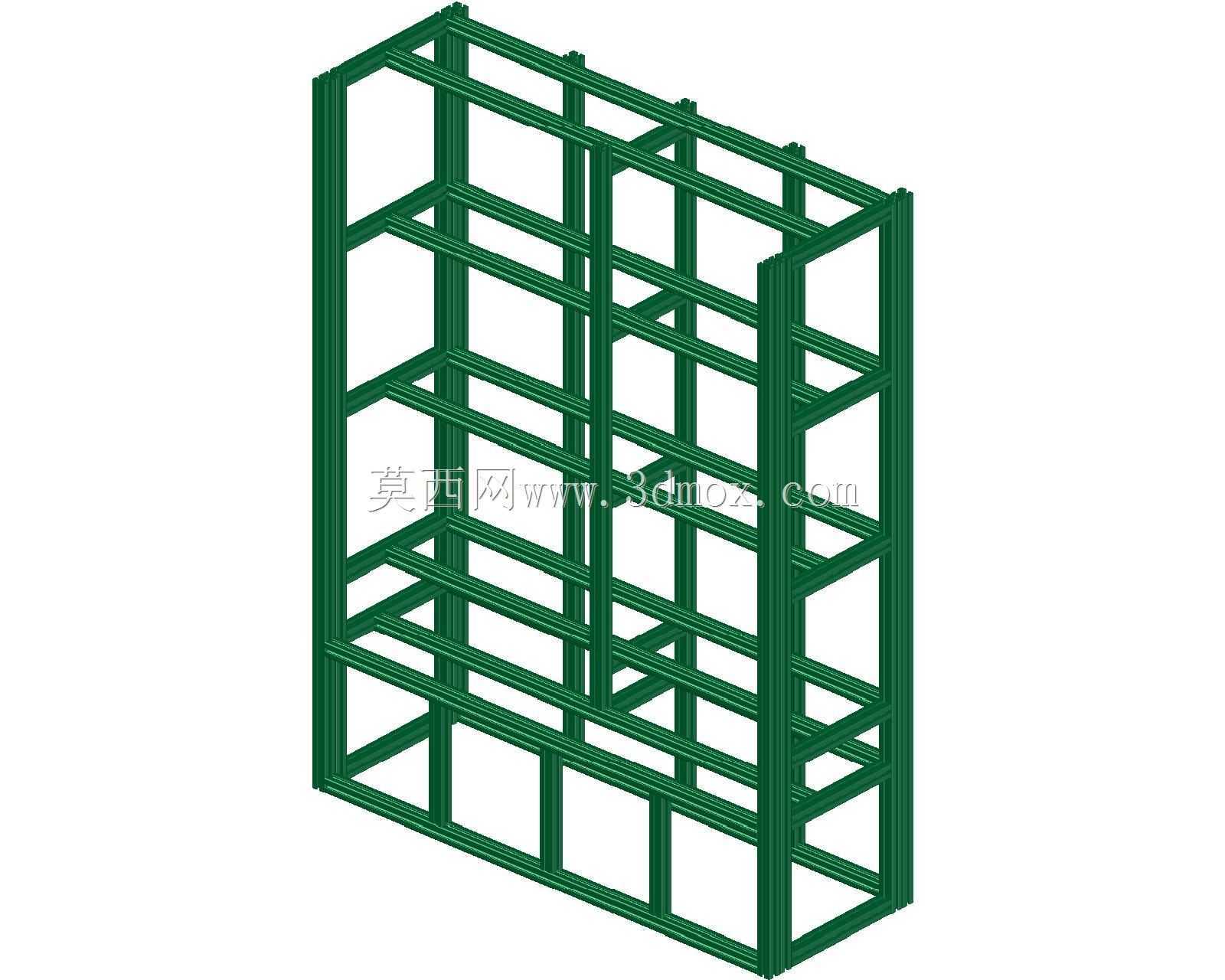

多层组合式工业仓储铝型材框架结构

　　这套型材框架结构主要面向生产车间原材料暂存、工序间物料周转、成品件分类存放的场景，在中小型机加工车间、电子组装产线旁、仓储分拣区都能适配，区别于焊接式固定货架，全型材拼接的结构不需要现场动火作业，组装全程只用常规内六角扳手就能完成，后期调整层间距、增减隔层甚至整体移位重组都不需要额外切割焊接，适配生产场景里频繁调整物料存放规格的需求。从实际使用角度看，框架的竖向主立柱采用加厚欧标铝型材，每根立柱的槽口全程贯通，层板支撑件可以沿着槽口任意位置固定，不需要提前打孔定位，面对不同高度的原料箱、工装夹具、待检工件，只需要松开支撑件的T型螺栓就能调整层间高度，不会出现固定层高货架放不下高尺寸工件、层间距浪费垂直空间的问题。

　　横向与纵向的连接横梁采用同系列型材，和立柱连接时采用内置角槽连接件配合T型螺母锁紧，连接位置没有外凸的安装件，整个框架的外表面平整光滑，不会在物料搬运过程中勾挂包装、划伤工件表面，也不会积留生产过程中产生的切屑、灰尘，日常清洁只需要用压缩空气吹扫就能完成。设计过程中优先考虑了安装边界的适配性，框架整体的宽度、深度尺寸按照标准1200*1000mm工业托盘的存放需求设定，每层的承载横梁排布密度经过受力校核，均匀放置载荷时每层可承载常规生产物料的重量，不会出现横梁中部下挠变形的问题；框架底部预留了100mm的叉车作业空间，不需要额外搭配托盘，手动液压叉车、电动堆高车都可以直接从底部叉取整层物料，适配车间内短距离物料转运的需求。

　　框架的竖向立柱之间额外加装了斜向支撑型材，在框架的背部和两个侧面形成稳定的三角受力结构，即使整架物料偏载放置，也不会出现框架侧向倾斜、整体失稳的问题，不需要额外在地面打膨胀螺栓固定，对于需要经常调整工位布局的柔性生产车间来说，省去了地面钻孔、后期补平地面的工序。从结构细节上看，所有型材的切割端面都加装了塑料端盖，避免铝型材的尖锐切口划伤作业人员，同时也能防止车间内的切削液、灰尘进入型材内腔造成腐蚀；每层支撑横梁上可以根据需求加装密度板、防静电胶皮或者金属网格层板，存放电子元器件时可以搭配防静电胶皮释放静电，存放重型机加工件时可以更换钢板层板提升承载能力，存放零散小零件时可以搭配分隔条把每层空间分割成不同大小的储物格，

　　不用更换主体框架就能适配不同类型物料的存放需求。实际安装过程中，所有连接配件都采用标准件，不需要定制特殊连接件，现场组装时两个人配合半天就能完成整架的拼装，相比焊接式货架，安装周期缩短七成以上，而且如果后期车间存储需求变化，只需要采购对应长度的型材就能对框架进行加高、加宽改造，原有型材和配件都能重复利用，不会产生材料浪费。框架的整体外形方正，外轮廓没有突出结构，可以多组框架并排紧密摆放，充分利用仓储区域的平面空间，垂直方向的层数可以根据车间的层高灵活调整，最高可以适配常规厂房4.5米的净高，搭配登高作业设备就能实现高位物料存储，相比同等存储能力的焊接式货架，整体自重更轻，对车间地面的承重要求更低，不需要对地面做额外的承重加固处理，适合在二楼及以上的生产车间使用。在工序间周转的场景下，框架底部可以选配安装脚轮，搭配刹车装置就能变成移动式物料架，直接推到产线旁供操作人员取放物料，省去了物料二次搬运的环节，脚轮采用聚氨酯材质，在环氧地坪上移动时不会划伤地面，推行过程中噪音低，不会干扰车间正常的生产作业。
