工业仓储用木质托盘结构设计

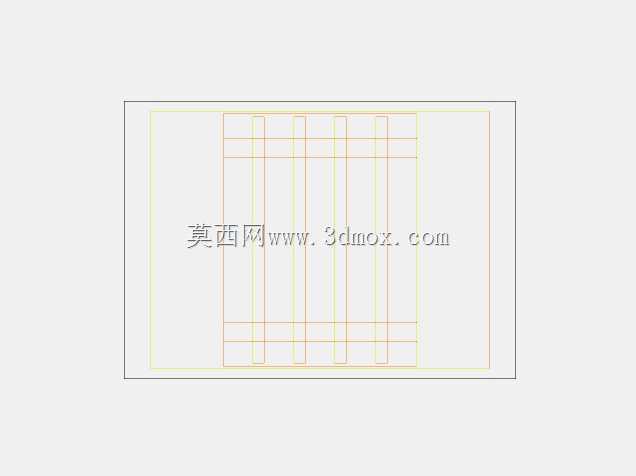

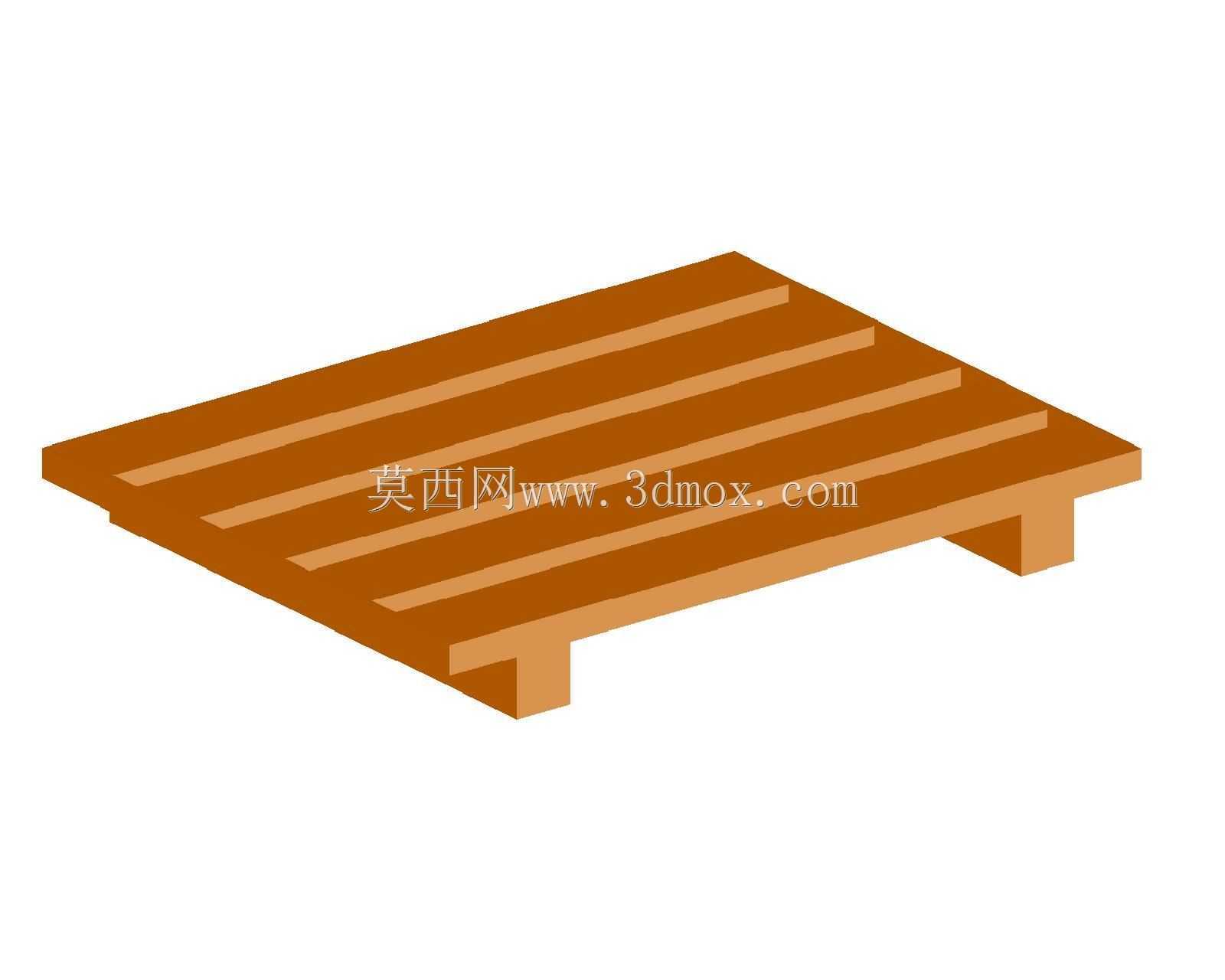

　　在生产制造与仓储物流环节，托盘作为单元化载具承担着货物集装、堆垛、转运的核心作用，本次设计的木质托盘结构，主要面向常规平库堆存、叉车周转、生产线边物料缓存等场景使用，适配绝大多数手动液压搬运车、平衡重式叉车的叉取作业需求，可承载常规箱装、袋装、规则硬质包装的工业物料，单托额定动载覆盖常规车间周转的1-1.5吨区间，静载堆垛可满足3-4层同规格满载托盘的叠放要求。从结构设计逻辑来看，该托盘采用单面铺板、三向进叉的川字型底脚布局，上层面板采用等间距平行布置的长条实木板材，板间预留均匀间隙，一方面可减少整体用材重量，降低搬运过程中的载具自重负载，另一方面间隙可在货物堆存时提供一定的通风散湿空间，尤其适合存放对防潮有一定要求的纸质包装物料，

　　同时也能避免表面积水、积尘无法排出的问题。面板下方的三根纵向承力梁采用与面板同材质的实木方料加工，与面板之间采用钉接结合的方式固定，承力梁的高度完全匹配标准叉车叉齿的最小离地间隙要求，叉齿插入深度可覆盖托盘整体进深的三分之二以上，确保叉取作业时托盘受力均匀，不会出现局部翘头、板材断裂的风险。在外形尺寸与安装边界层面，该托盘严格遵循常用工业托盘的尺寸适配逻辑，整体长宽比例适配标准集装箱内部宽度、常规货架的货位进深尺寸，无需额外改造即可直接适配现有仓储设施的尺寸要求；底脚的三个支撑位在地面放置时可形成稳定的三点支撑平面，即使在略有不平整的车间水泥地面上也能保持平稳放置，不会出现晃动、倾斜的问题；托盘整体边缘做了倒角处理，

　　避免板材边缘的尖锐毛刺在人工辅助搬运时造成划伤，也能减少叉车叉取对位时的碰撞磕碰对板材端部的损坏。从实际使用的功能特性来看，该结构的托盘无多余复杂构件，生产加工门槛低，常规木材加工车间即可完成裁切、组装作业，后期维护成本极低，单块板材出现开裂、损坏时可单独更换对应面板，无需整体报废；托盘表面无突出的钉头、连接件，放置货物时不会刮伤货物底部包装，三向进叉的设计可在车间狭窄通道内完成不同方向的叉取作业，无需调整托盘朝向即可完成对位，大幅提升窄通道内的周转效率。设计过程中针对受力薄弱点做了针对性强化，承力梁与面板连接的位置增加了斜向钉装的固定点位，避免长期周转过程中面板与承力梁出现松脱、移位；底脚的着地位置做了加宽处理，

　　降低单位面积的地面压强，在环氧地坪、普通水泥地面上使用时不会压出明显凹痕，同时也能减少底脚端部的磨损速度，延长托盘的整体使用寿命。不同于钢制托盘的自重过大、塑料托盘的低温易脆问题，该木质托盘结构自重适中，单人可辅助挪移对位，在常温常规仓储环境下的抗冲击性能优异，即使受到叉车的轻微碰撞也不会出现整体碎裂、永久变形的问题，适合机械加工车间、成品仓库、物流中转仓等多种场景下的常规货物承载使用。
