皮卡汀尼导轨战术手电筒装载组件设计

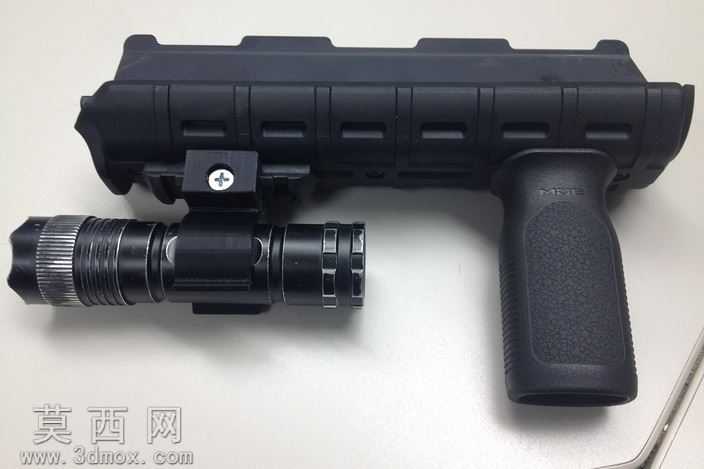

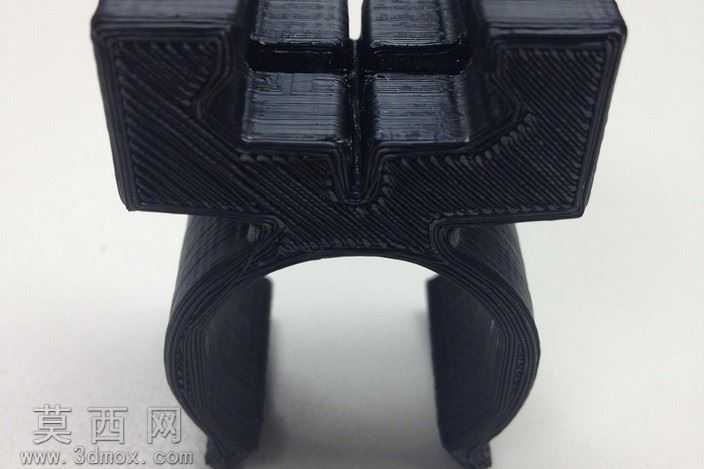

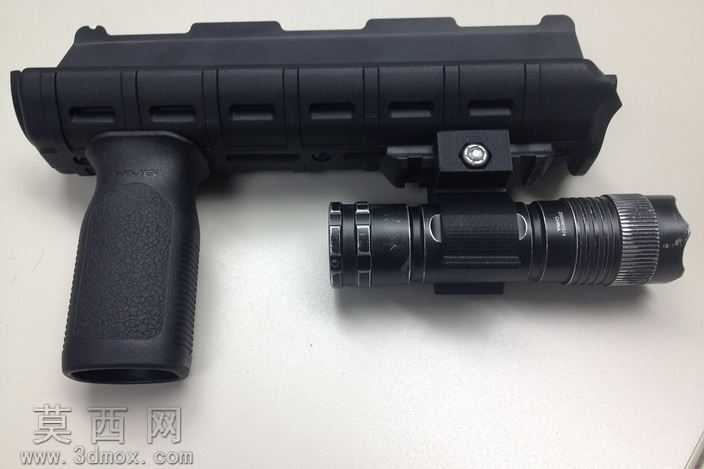

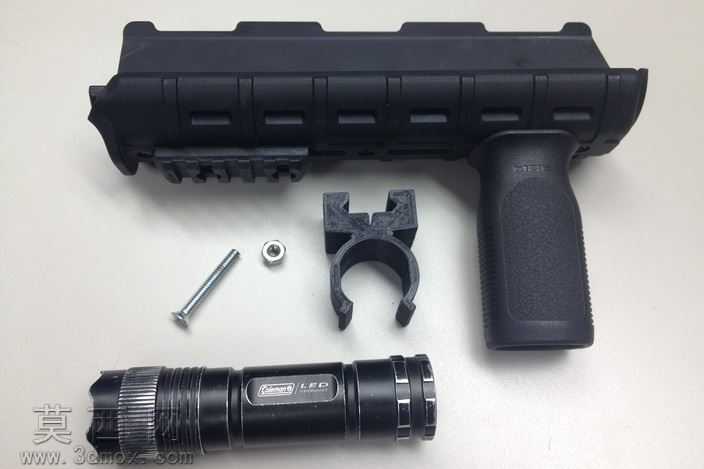

本作品为适配皮卡汀尼导轨系统的战术手电筒装载组件，整体采用模块化结构设计，可实现强光战术手电在枪械护木位置的稳固挂载与快速拆装。建模阶段首先对标准皮卡汀尼导轨的齿距、卡槽尺寸进行参数化还原，保证夹具部分与通用导轨的公差配合精度，避免挂载后出现晃动移位的问题；装载主体的护木握持部分采用人体工学曲面建模，握持区域做了防滑纹理的凹凸结构设计，既提升持握摩擦力，也能在长时间握持时降低手部疲劳感。手电夹持环采用分体式锁紧结构，建模时预留了螺丝锁紧的装配间隙，可适配不同筒身直径的战术手电筒，夹持环内侧设计有细微的防滑齿结构，能够增大与手电筒身的接触摩擦力，避免射击后坐力导致手电偏转移位。材质设定上，主体护木与夹具部分采用高强度聚合物材质，渲染时调整材质参数还原哑光磨砂黑的工程塑料质感，表面做细微的颗粒纹理处理，还原战术配件的耐磨防滑表面特性；锁紧螺丝采用不锈钢金属材质，渲染时添加轻微的金属反光与边缘倒角高光，还原金属紧固件的真实质感；手电筒身部分采用航空铝合金材质，筒身的滚花防滑圈、调光齿环、灯头攻击头结构都做了精细建模，金属表面做阳极氧化黑的材质处理，滚花区域做凹凸纹理还原，提升整体模型的真实度。设计过程中充分考虑3D打印的成型可行性，对壁厚做了均匀化处理，所有转角位置都添加了合理的圆角过渡，避免打印过程中出现应力集中导致的部件开裂，同时针对ABS材质的打印收缩率做了尺寸补偿，保证打印成品的装配精度。整体结构将垂直前握把与手电挂载功能整合为一体，既可以作为前握把提升枪械操控稳定性，也能稳固挂载战术手电实现低光环境下的照明指向，夹具的锁紧结构设计无需额外工具即可完成手电的拆装调整，适配AR-15等采用标准皮卡汀尼导轨的枪械平台，兼顾实用性与结构可靠性，模型包含装配整体与拆分零件结构，可直接用于3D打印验证或战术配件的结构设计参考。
