电气工业面板嵌入式保险丝安装座

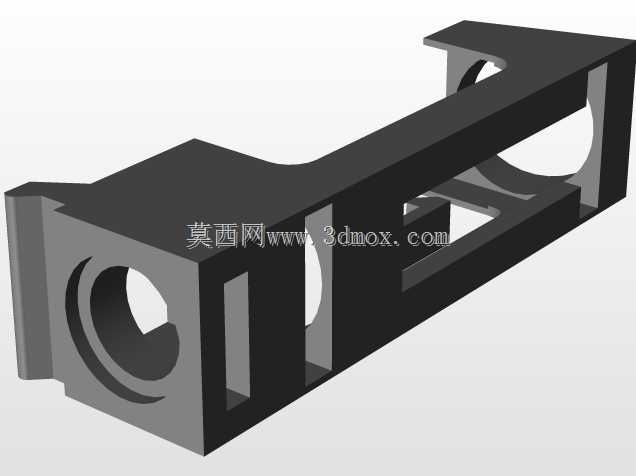

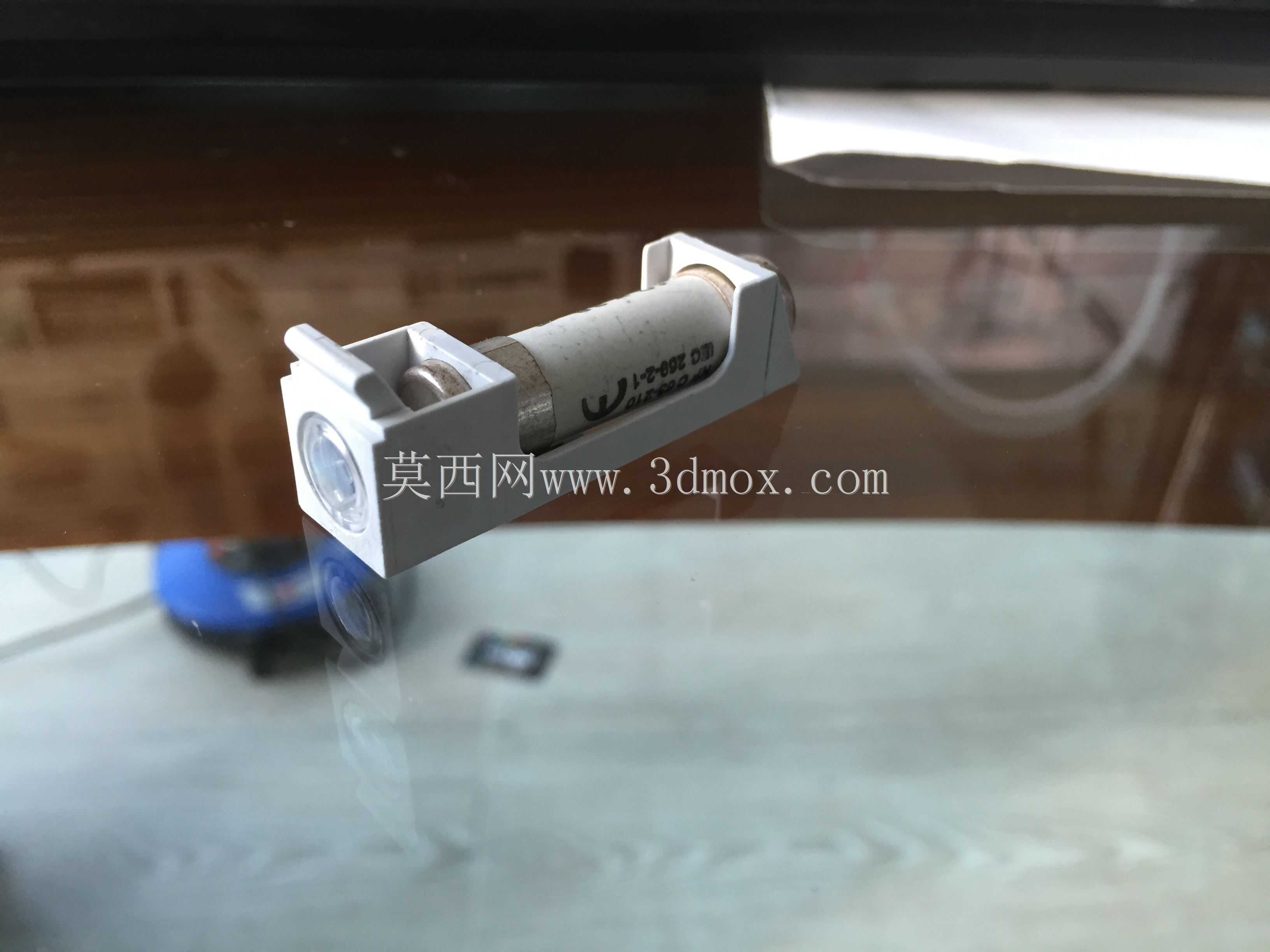

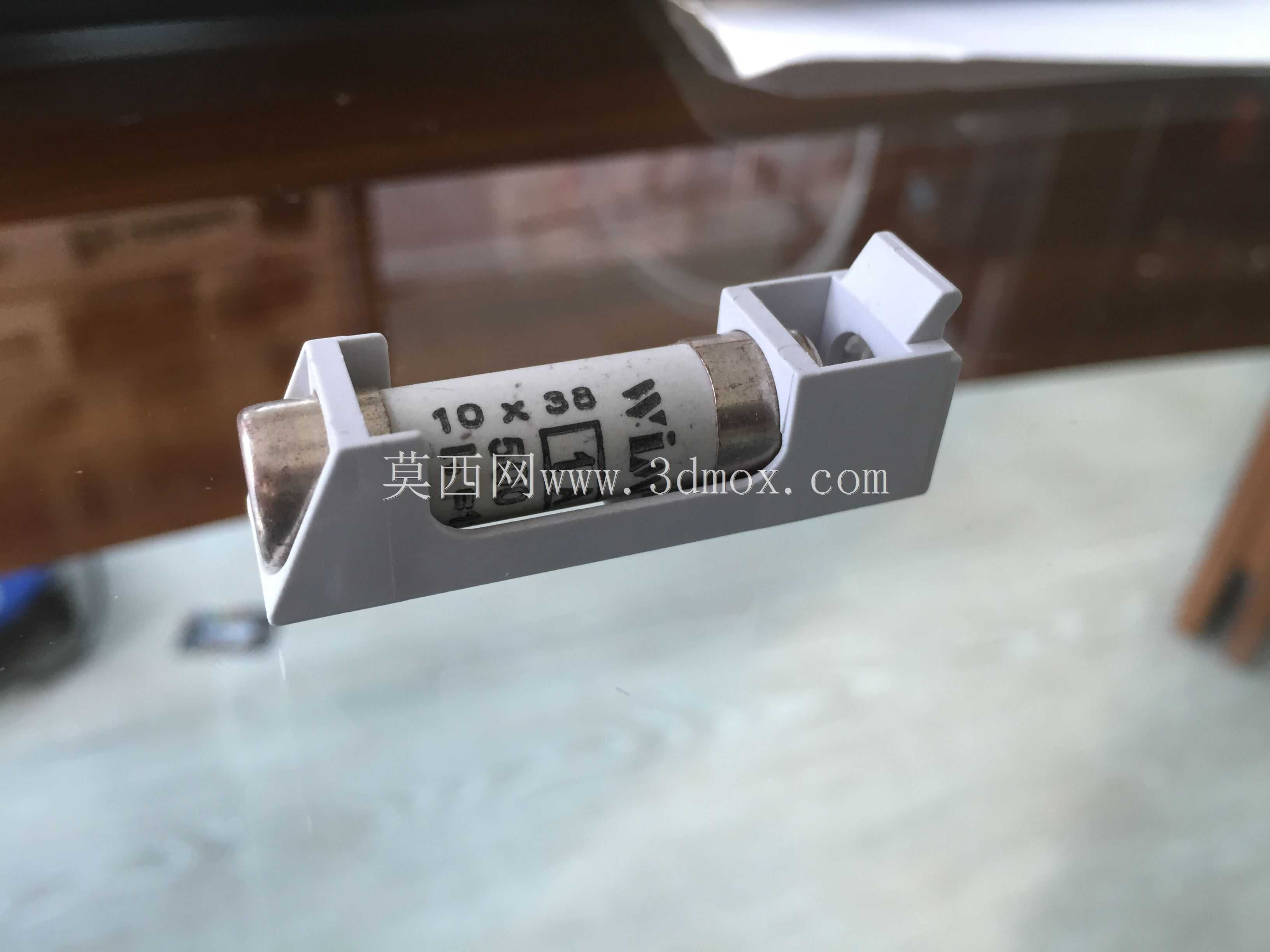

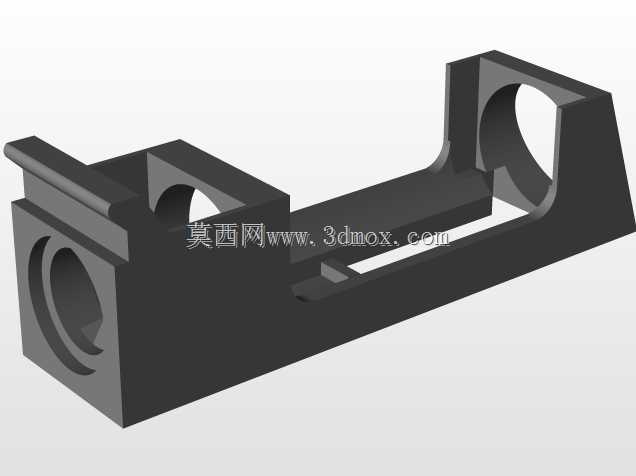

这类保险丝安装座主要应用在工业电气控制柜、设备操作面板、低压配电终端的回路保护场景中，承担单路电流过载、短路时的熔断保护功能，避免后端负载或控制回路因电流异常烧毁元器件，是工业电气布线里常用的电路保护承载部件。从结构设计来看，整体采用长条形槽式主体结构，两端设置带圆弧开孔的支撑端，开孔尺寸匹配对应规格圆柱形熔断器的外径，能够将保险丝管牢牢卡合在两端的接触位之间，避免设备运行过程中因振动出现松脱、接触不良的问题。主体中段的镂空槽设计一方面可以减少注塑原料的用量，降低部件自重，另一方面能够给保险丝管预留足够的散热空间，避免长期载流过程中热量积聚加速接触片氧化，同时也方便运维人员直接观察内部保险丝的通断状态，不用拆卸整个座体就能快速判断故障点。侧边延伸出的卡装凸沿是为面板嵌入式安装设计的，安装时只需要在电气面板上开出对应尺寸的矩形安装孔，将座体从面板正面推入，靠凸沿卡合在面板表面，配合后端的卡扣结构就能完成快速固定，不需要额外使用螺丝紧固，能够大幅提升面板装配的作业效率，也能保证面板正面的平整性。两端的接触腔做了加深限位设计，保险丝管装入后不会出现轴向窜动，接触端的导电片采用弹性结构设计，既能保证和保险丝端帽的接触压力，降低接触电阻，也能在更换保险丝时提供足够的拆装余量，不用借助工具就能徒手完成保险丝的更换操作。整体外形的长宽高尺寸完全匹配常规工业面板的安装模数，安装边界不会和面板背面的布线槽、其他电气元件产生干涉，座体的绝缘外壳采用耐温阻燃的工程塑料材质，能够满足工业现场常见的油污、粉尘、温湿度波动环境下的使用要求，绝缘性能符合低压电气部件的安全规范，不会出现漏电、击穿的风险。在进行三维建模时，需要重点把控两端安装孔的同轴度公差，避免出现保险丝管无法顺利装入的问题，同时卡装凸沿的厚度尺寸要和常用电气面板的板材厚度匹配，保证安装后不会出现松动、间隙过大的问题，中段镂空槽的边缘做了圆角过渡处理，避免装配时划伤操作人员的手部，也不会磨损穿入的导线绝缘层。
