可移动立式水彩画喷涂实训教学设备

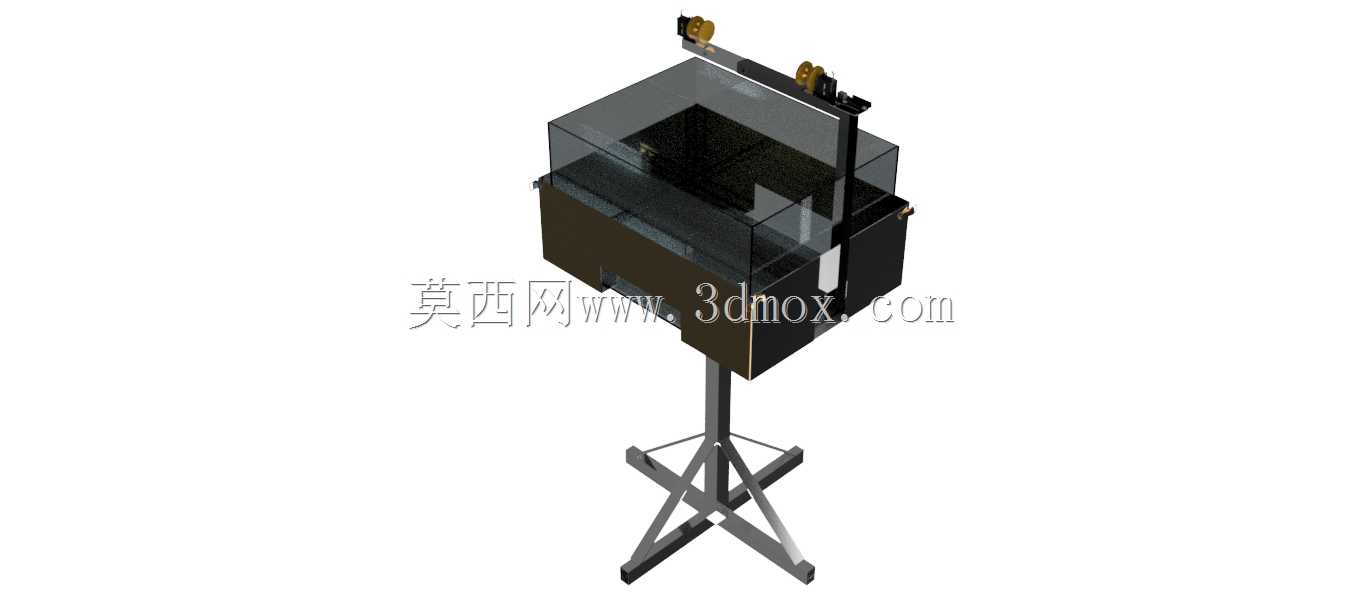

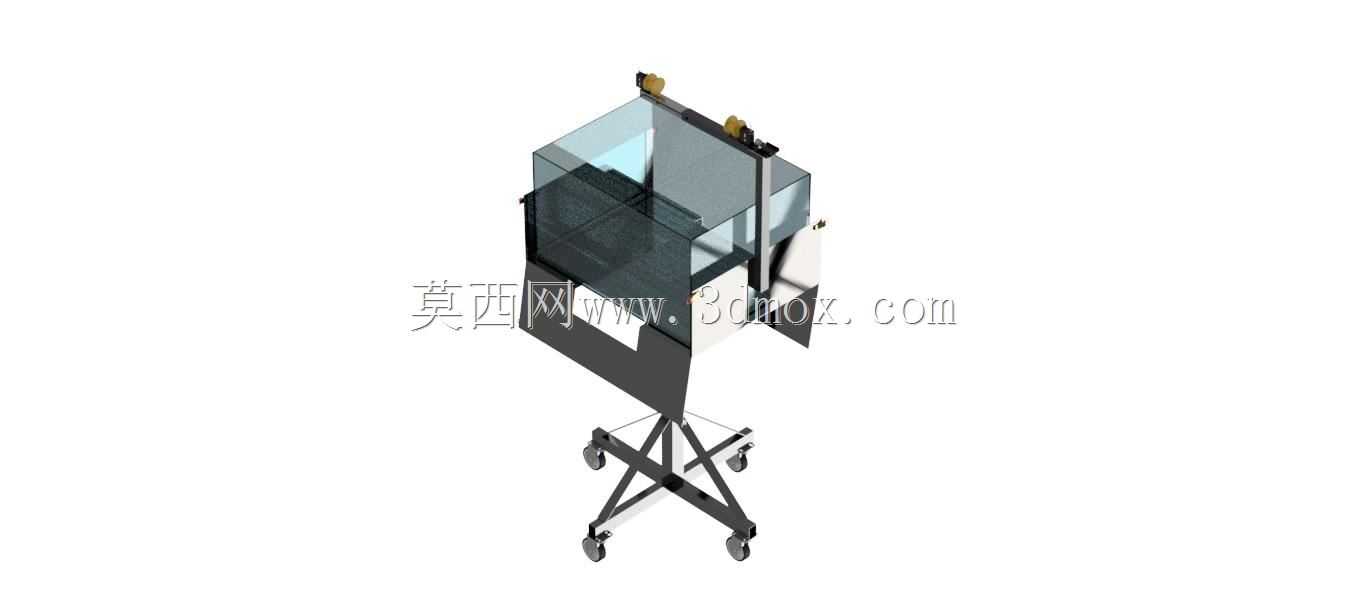

这款可移动立式喷涂实训设备，主要面向职业院校美术涂装、工业喷涂相关专业的实操教学场景，也可用于小型文创工作室的水彩类涂层喷涂作业，解决固定喷涂工位无法灵活调整作业位置、实训场景下设备难以兼顾演示与实操的痛点。设备底部采用带刹车的万向脚轮支撑的十字形移动机架，机架支腿采用方管焊接结构，单支腿长度控制在450mm以内，整体安装边界控制在800mm*800mm的方形区域内，脚轮采用5寸聚氨酯静音轮，单轮承重不低于50kg，既可以在实训车间内灵活推移，到位后踩下刹车即可保证作业时的设备稳定性，避免喷涂过程中设备移位影响涂层均匀度。设备上部的作业舱采用半封闭透明围护结构，三面采用高透亚克力板围挡，正面预留操作开口，作业舱内部尺寸控制在600mm*500mm*700mm，可容纳常规尺寸的画板、小型文创工件进行喷涂作业，透明围护既可以阻挡喷涂过程中漆雾向外扩散，也方便教学过程中教员从外侧观察学员的操作手势、喷涂角度，及时纠正不规范动作。作业舱顶部设置两组可调节角度的夹具，用来固定待喷涂的画板或工件，夹具采用快拆式旋钮结构，无需额外工具即可快速装夹不同厚度的工件，夹具的调节角度范围覆盖0到90度，可满足平放、竖放、倾斜放置等多种喷涂姿态需求，适配水彩喷涂过程中不同涂层的流平要求。设备中部设置漆雾收集过滤层，采用多层玻纤过滤棉结构，可吸附喷涂过程中散逸的水彩漆雾，避免漆雾直接排放到作业环境中，过滤层采用抽拉式安装结构，日常维护时只需抽出旧滤棉更换新滤棉即可，无需拆解设备主体结构。设备的整体高度控制在1800mm左右，符合成年人站立作业的人机工程学高度，作业时操作人员无需弯腰或抬臂过高，长时间实训操作也不易产生疲劳。设计过程中优先考虑实训场景的安全性，所有金属结构件都做了圆角钝化处理，避免学员操作时磕碰受伤，设备的电气走线全部隐藏在机架立柱内部，外接电源线采用带漏电保护的三芯线缆，避免实训过程中出现触电风险。整体结构采用模块化设计思路，机架、作业舱、过滤层、夹具四个模块可单独拆解，既方便三维建模过程中逐个验证装配干涉，也方便后期设备的部件更换与维护，建模时所有钣金件的折弯半径、焊接预留量都按照实际加工工艺设置，亚克力板的安装预留了热胀冷缩间隙，避免温度变化导致板材变形开裂。
