乘用车运动型轮毂轮胎总成结构设计

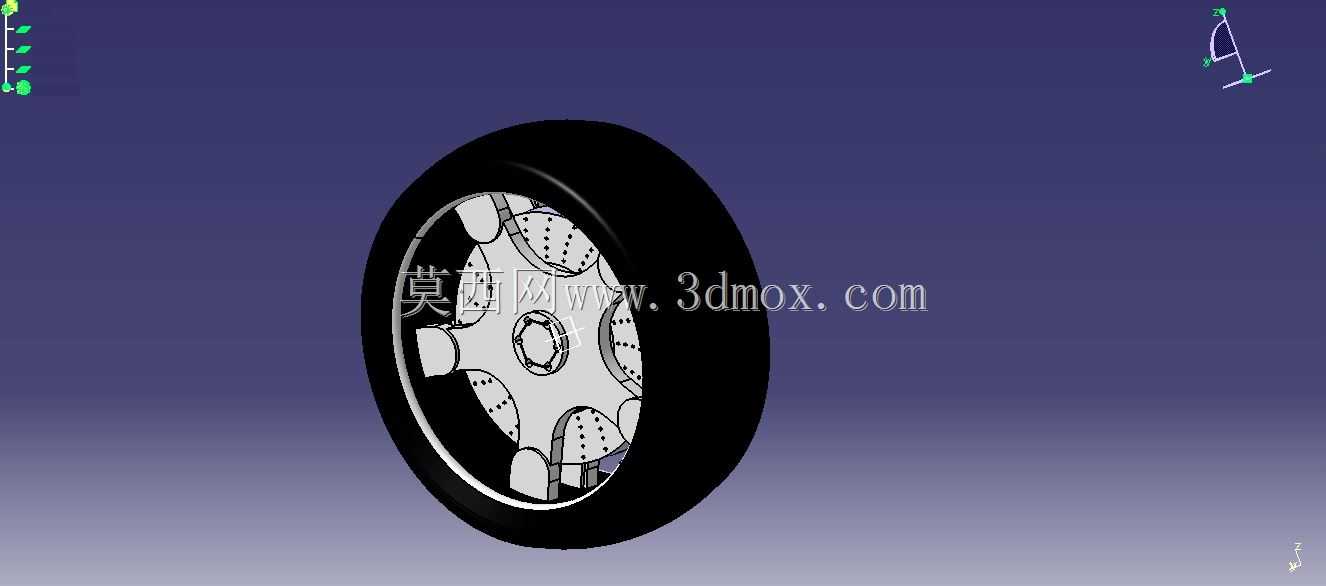

在乘用车底盘行走系统的部件开发环节，车轮总成是直接关联行驶安全性、操控稳定性与外观质感的核心部件，这套运动取向的车轮结构，主要适配偏向性能定位的家用乘用车型与入门级运动跑车，日常使用场景覆盖城市铺装路面行驶、高速巡航以及轻度赛道体验工况，需要同时兼顾承载能力、动平衡精度与空气动力学表现。从结构设计逻辑来看，这套车轮采用分体式建模思路构建，轮胎部分单独完成胎体、胎面花纹与胎唇结构的建模，匹配轮辋的安装止口尺寸，保证装配后胎圈与轮辋的贴合密封性，避免行驶过程中出现漏气、胎圈脱开的风险。轮毂部分采用多辐条镂空设计，辐条造型在满足结构强度的前提下做了轻量化挖除处理，每根辐条的截面采用变厚度设计，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收薄，既可以降低旋转件的整体惯量，提升加速与制动的响应速度，也能为刹车系统预留足够的散热空间，避免连续制动后热量堆积导致的制动效能衰减。安装边界层面，轮心位置的定位孔严格匹配乘用车常用的螺栓孔分布圆尺寸，中心定位凸台的直径与公差按照主流车型的轮毂轴头尺寸设计，安装面的平面度控制在合理范围内，保证装配后车轮的端面跳动量满足行驶要求，不会出现高速行驶方向盘抖动的问题。轮辋的宽度、偏距参数按照运动型轮胎的适配范围设定，既可以保证轮胎安装后胎壁的支撑性，在弯道行驶时减少胎侧变形量，也能避免偏距设计不合理导致的轮胎与翼子板、悬挂部件发生运动干涉。轮胎部分的建模还原了民用运动轮胎的胎面花纹块分布、胎侧的加强筋结构，胎唇内部的钢丝圈结构也做了简化示意，能够直观展示轮胎与轮辋的装配配合关系，在做整车总布置校核时，可以直接调用该模型检查车轮在上下跳动、转向到极限角度时，与周边轮罩、转向拉杆、减震器等部件的安全间隙是否满足设计要求，也可以用于渲染整车外观效果，验证轮毂造型与整车设计风格的匹配度。在建模过程中，所有回转面均采用旋转特征生成基础结构，辐条部分通过阵列特征完成均布，保证各辐条的质量分布均匀，从设计源头降低动平衡校正的配重需求量，轮胎与轮辋的配合面按照实际过盈装配的尺寸关系设定，能够直观展示装配流程中的压入行程与定位关系，为后续的工程图输出、装配工艺编制提供准确的三维数模依据。
