海上固定式导管架采油平台结构设计

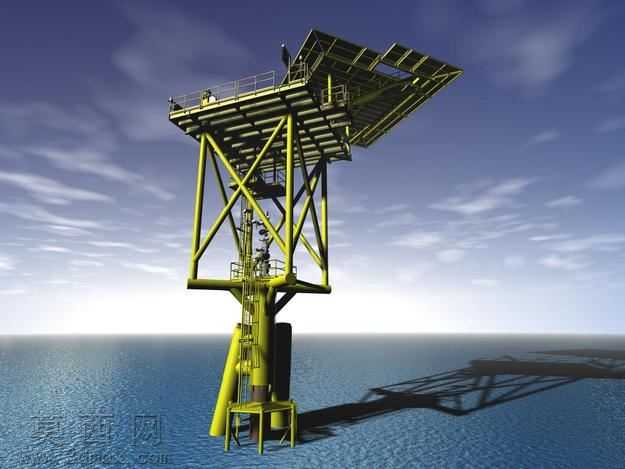

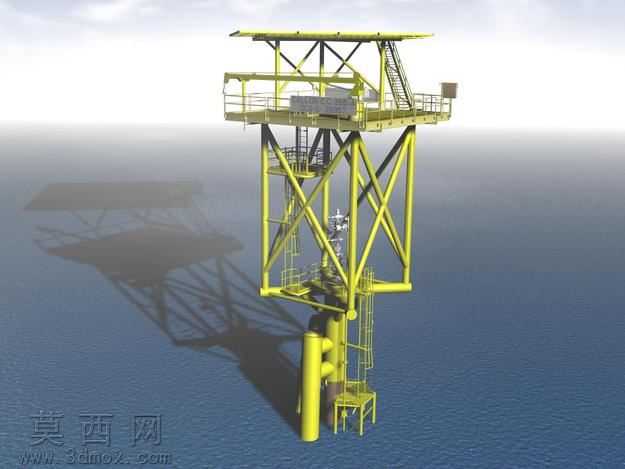

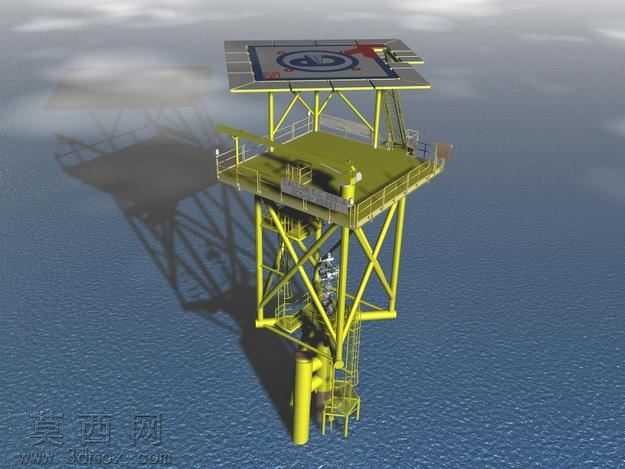

本模型为海上固定式导管架采油平台三维设计成果，建模阶段采用自下而上的装配设计思路，首先完成水下桩基与导管架主体的参数化建模，针对导管架的斜撑、立柱交叉节点做了精细化的结构还原，每一处焊接连接位置都做了贴合工程实际的倒角与焊缝细节刻画，避免生硬的几何体拼接。水面以上的作业平台部分，分层搭建了甲板层、设备安装层、直升机停靠外延平台，甲板表面的防滑纹理、护栏的竖杆横杆排布、走道的格栅结构都按照真实海洋工程平台的规范比例完成建模，平台上的小型附属设施如登船梯、吊机基座、管线接口也做了对应布局还原。材质渲染阶段，针对海洋高盐高湿的使用场景，为导管架钢结构主体赋予了醒目的防腐黄色涂装材质，调整材质的金属度与粗糙度参数，模拟户外长期使用的漆面哑光质感，水下部分的桩腿做了防腐蚀涂层与海生物附着的质感区分，海面材质采用半透明带反射的水体材质，添加了轻微的波纹扰动效果，天空环境采用高动态范围的晴空贴图，还原海面作业场景的真实光照，平台在海面投射的软阴影也做了对应渲染调整，提升整体场景的真实感。结构设计上重点还原了平台的沉箱保护结构、迷你夹壳固定结构，以及配套的阳极安装模块，通过支撑结构将深层水作业管线、船登陆辅助设施、助航设备集成在平台主体上，各模块之间的连接位置都做了对应的安装位预留，清晰展现各功能部件的装配逻辑，整个模型的结构层级清晰，可拆分查看水下支撑、水上作业、附属功能模块的独立结构，完整呈现固定式海上采油平台的整体构造与功能布局。
