工业风机皮带传动动力传输结构

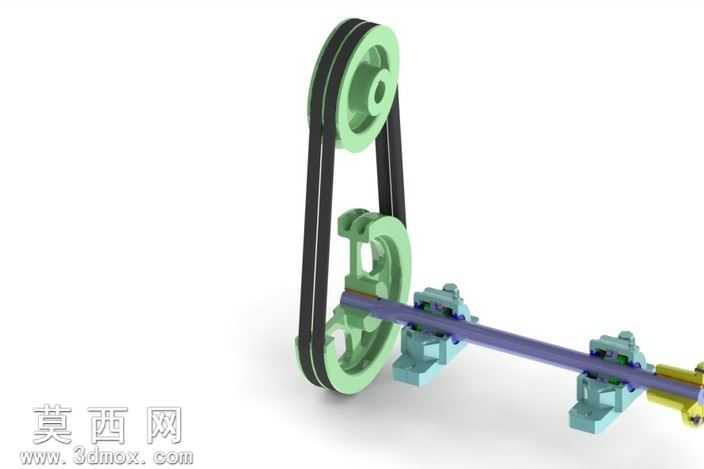

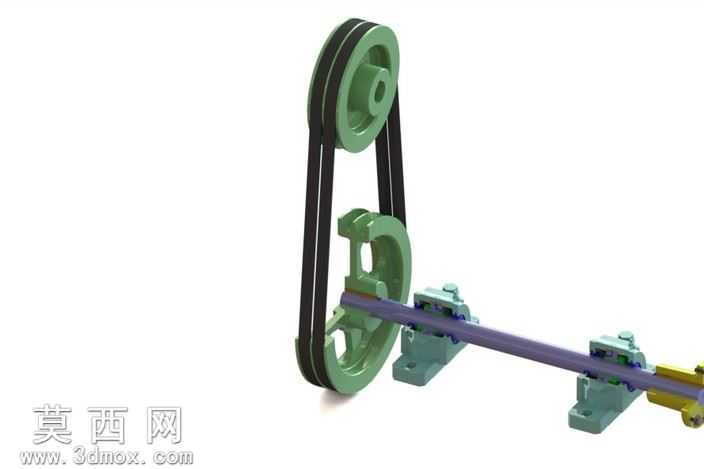

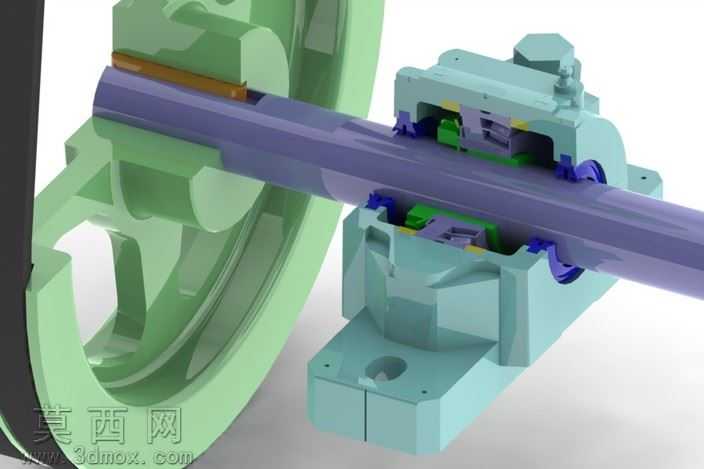

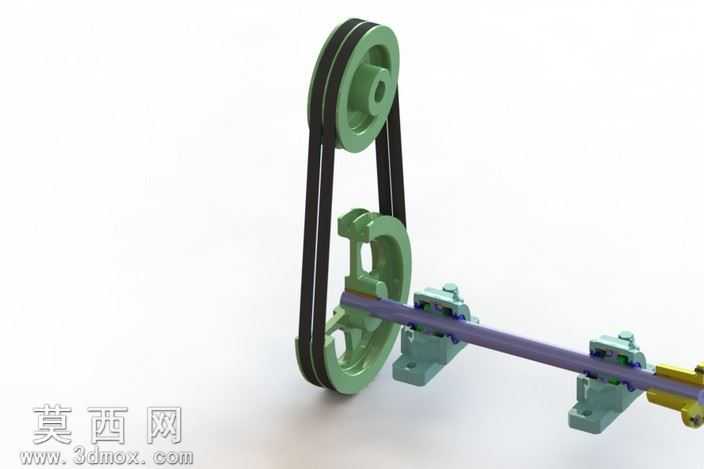

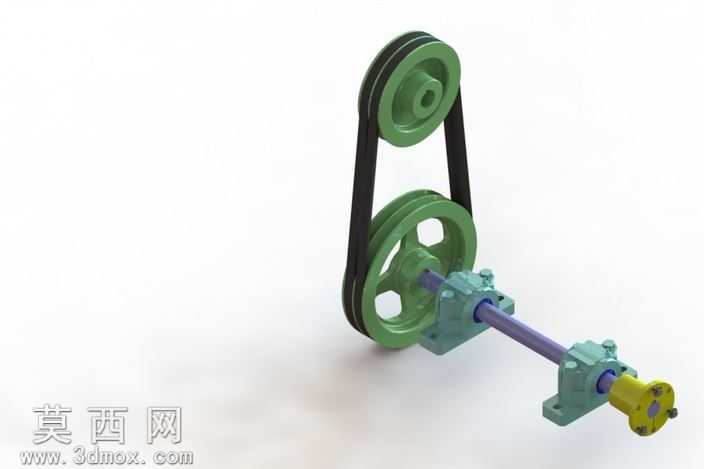

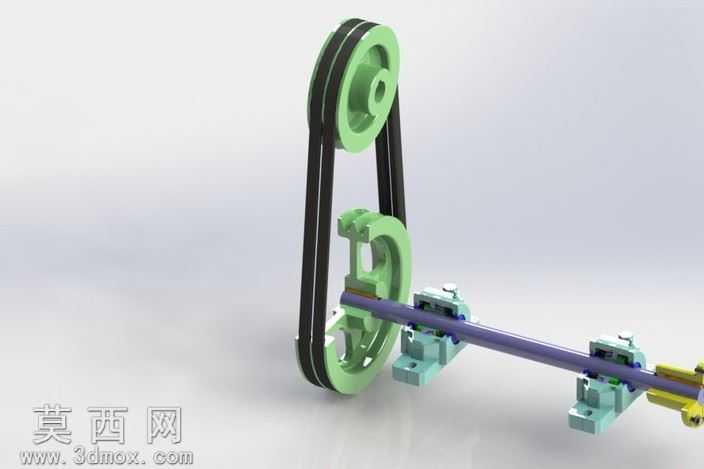

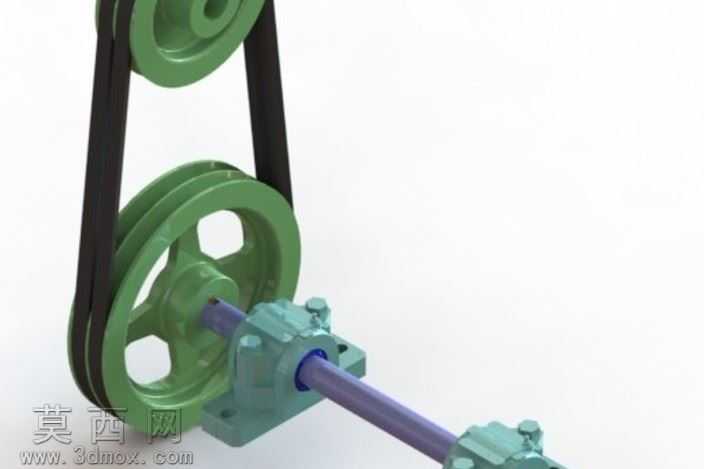

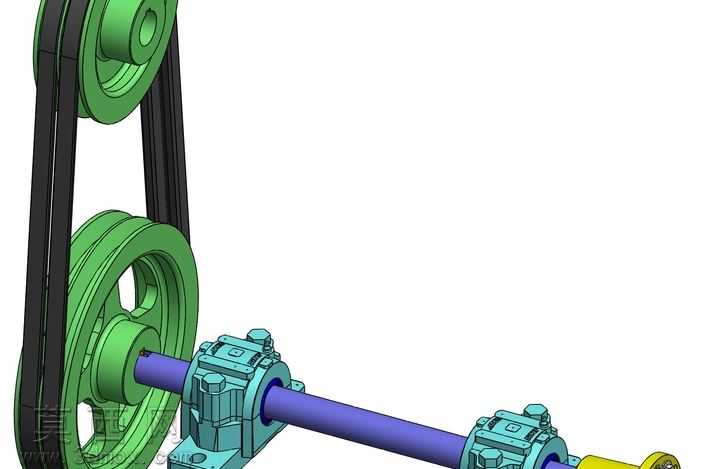

本模型为工业风机配套的皮带式动力传输传动结构，采用SolidWorks进行全参数化三维建模完成，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑，所有零件均按照实际工业加工的公差要求进行特征绘制，无冗余几何特征，可直接用于工程出图、装配模拟以及后续的结构优化分析。模型整体包含两个不同直径的V型带轮、配套的三角传动皮带、两根卧式剖分式轴承座、阶梯传动长轴以及末端的动力输出连接法兰端结构。建模过程中，带轮部分通过旋转凸台特征生成带轮基体，再通过扫描切除特征精准绘制V型带槽，槽型角度与尺寸完全匹配标准三角带的规格，保证带与带轮的装配贴合度符合实际传动要求；传动皮带采用柔性零件建模方式，通过沿带轮槽轮廓的扫描特征生成，还原皮带张紧后的装配状态，可用于后续的传动运动仿真模拟。轴承座部分还原了剖分式轴承座的完整结构，包含轴承座基体、轴承盖、连接螺栓孔、安装固定孔等细节特征，建模时对轴承座与轴的配合面做了同轴度约束的装配参考，保证虚拟装配时的配合精度。传动轴采用阶梯轴设计，通过拉伸凸台与倒角特征完成，轴段分别对应带轮安装位、两个轴承座的支撑位、末端输出端的安装位，各轴段的轴肩尺寸符合零件轴向定位的设计要求，轴端的输出法兰做了螺栓连接孔的阵列特征，还原实际动力输出端的连接结构。材质渲染方面，带轮采用铸铁质感的哑光深绿色涂装材质，还原工业铸件的漆面效果；轴承座采用铸钢件的青灰色金属质感，表面做轻微的粗糙质感处理，匹配铸造零件的表面特征；传动轴采用调质钢的亮紫色金属质感，区分轴类零件与其他结构件；传动皮带采用黑色橡胶材质，添加轻微的哑光纹理与弹性质感，还原橡胶皮带的视觉特征；末端输出端采用亮黄色涂装，突出动力输出的功能区域。设计思路上，该传动结构采用皮带传动的形式，利用大小带轮的直径差实现减速增扭的传动效果，适配工业风机低转速大扭矩的动力输入需求，两个轴承座采用对称布置的方式，为长传动轴提供稳定的两点支撑，降低轴运转时的挠度变形，提升传动的平稳性，整体结构布局紧凑，传动路径清晰，可直观展示工业风机动力从动力源到风机叶轮端的传输过程，模型装配关系完整，可直接用于传动原理演示、结构教学以及同类型传动装置的设计参考。
