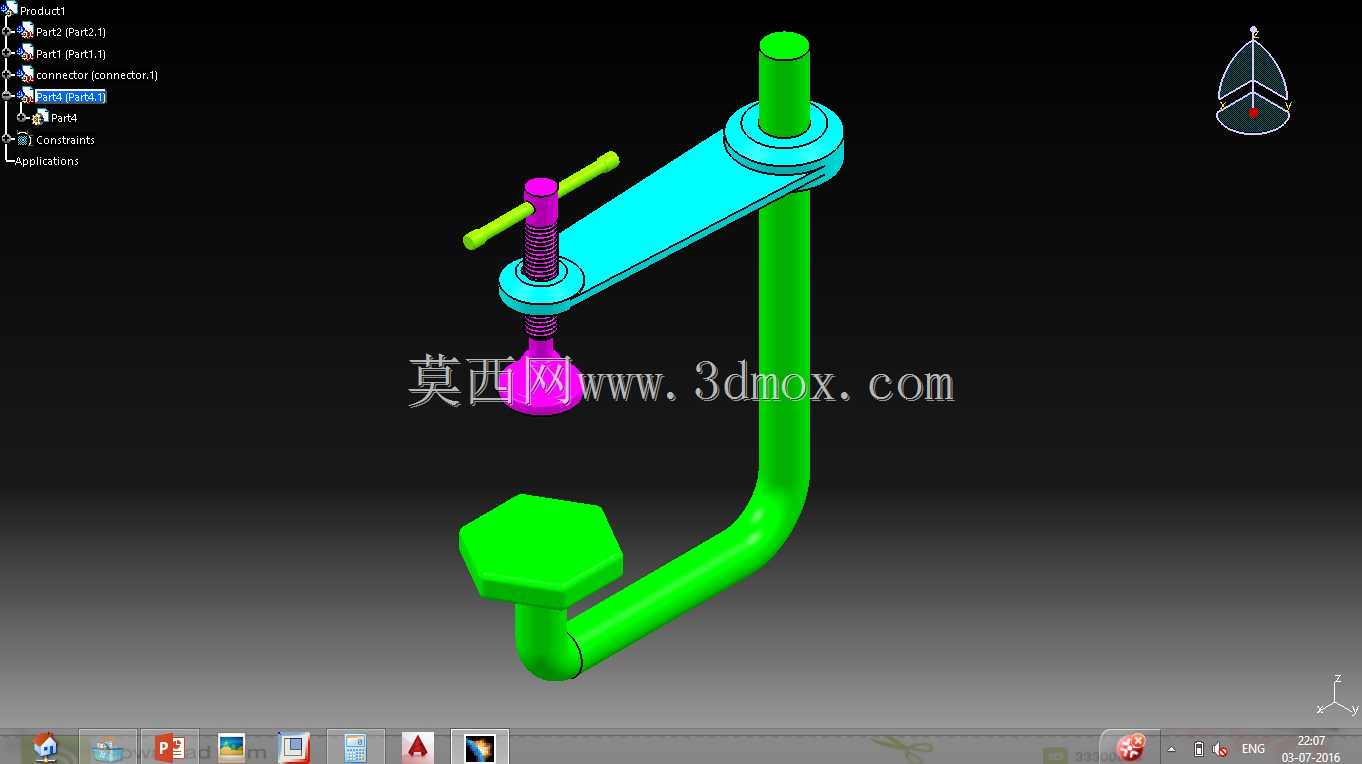

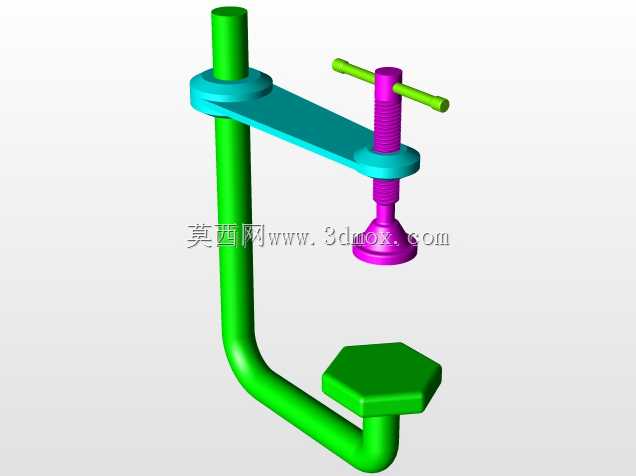

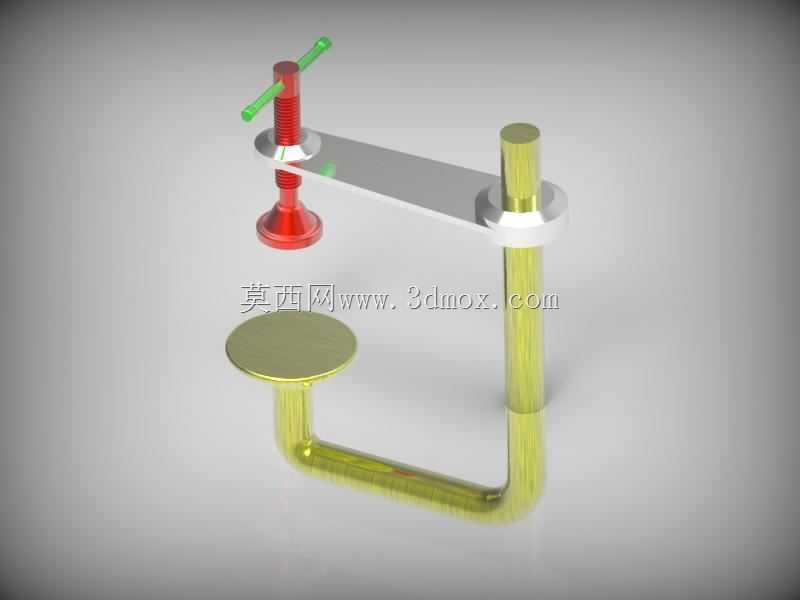

C型框架式手动螺旋夹紧工装结构

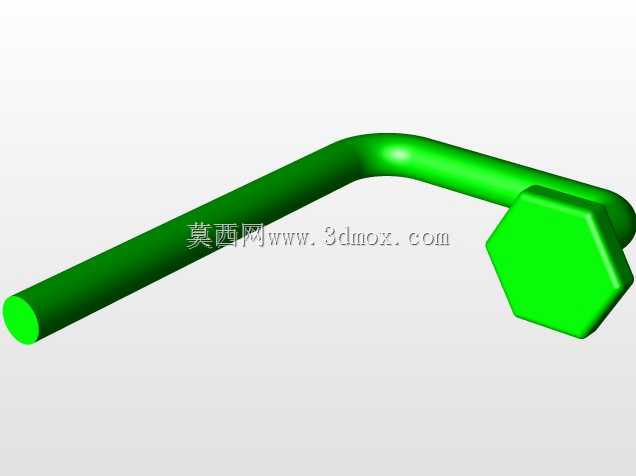

这款手动夹紧工具采用C型一体式框架作为主体承载结构，框架弯折处做了圆弧过渡处理，避免应力集中导致的结构形变，整体采用金属材质加工，表面做了防锈镀层处理，适配车间多工况下的长期使用需求。在实际生产场景中，这类夹紧工具多用于小型零件的钻孔、打磨、粘接、装配工序的临时固定，也可作为小型焊接工位的辅助压紧工装，无需外接气源、电源，单人即可快速操作，适合小批量加工、维修工位、实训教学场景使用，相比气动、液压夹紧装置，它没有管路布线限制，可随时移动到不同作业点位，灵活性更强。

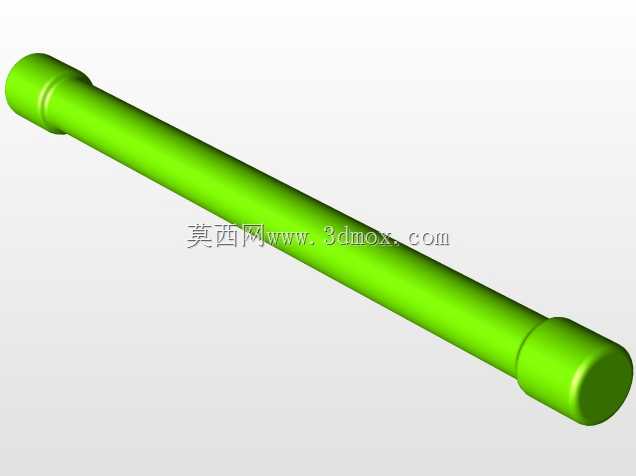

结构设计上，压紧端采用T型手柄配合梯形螺纹传动，梯形螺纹的自锁特性可以保证夹紧后不会因为作业振动出现松脱，操作人员转动T型手柄即可带动压头上下移动，压头底部采用圆盘式端面设计，增大与被夹工件的接触面积，避免压痕过深损伤工件表面，压头与螺杆之间做了活动连接，压紧时压头可自适应贴合工件表面，不会因为螺杆转动带动工件移位。框架的另一端设置了固定支撑圆盘，作为夹紧作业的下支撑面，支撑面与压头端面保持平行，保证夹紧力垂直作用在工件上，避免出现侧向分力导致工件翘起。

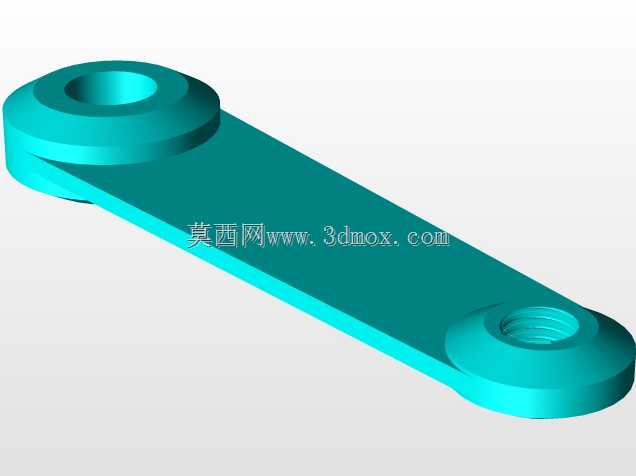

从安装边界来看，这款夹紧工具的开口深度适配常规厚度的小型板件、块类零件，整体外形尺寸小巧，可直接放置在工作台面使用，无需额外打孔固定，框架的竖直杆与水平臂的连接处做了加厚处理，承受最大夹紧力时不会出现臂部弯折变形。设计过程中重点平衡了操作力与夹紧力的匹配关系，T型手柄的力臂长度经过测算，操作人员施加正常握力即可获得足够的夹紧力，不会出现操作费力或者夹紧力不足的问题。压头的行程范围覆盖了常见小型零件的厚度区间，无需频繁调整初始位置即可快速装夹不同厚度的工件，框架底部的弯折圆角既提升了结构强度，也避免了尖锐棱角对操作人员造成磕碰伤害，整体结构没有易损的复杂零部件，日常维护仅需定期在螺纹处涂抹润滑脂即可保证操作顺畅，使用寿命较长。
