坡地作业割草机铰接式挂接构件

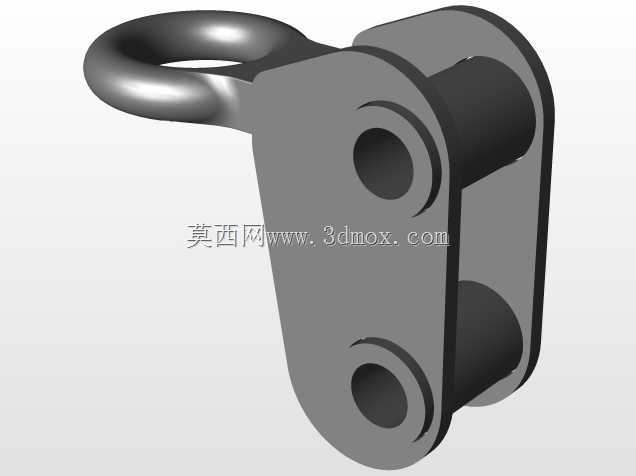

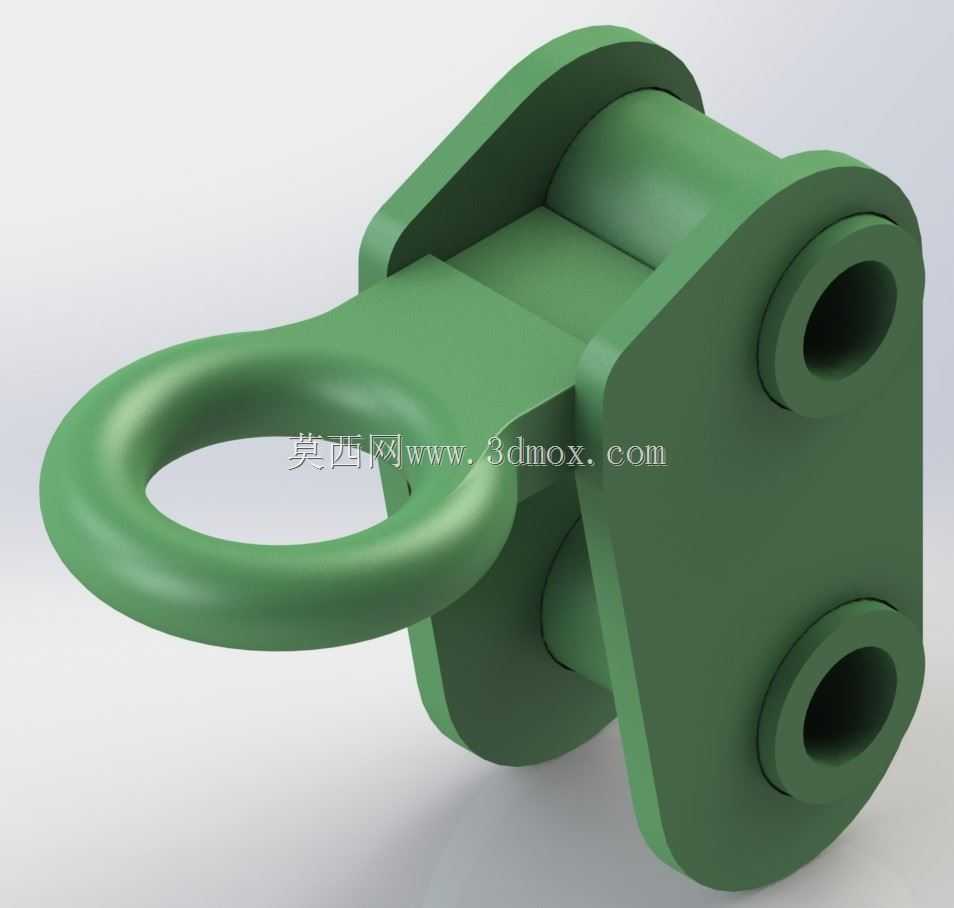

丘陵沟壑区域的草场维护、田埂除草作业中，常规拖拉机挂接割草机的刚性连接结构始终存在适配短板——当拖拉机轮组沿倾斜坡面保持行驶姿态时，刚性挂接架会随机身同步倾斜，连带下方的割草台偏离水平作业面，不仅会出现留茬高度差过大、漏割等作业质量问题，长期交变倾斜载荷还会拉扯牵引架焊缝，甚至造成牵引销断裂、挂接耳板变形等故障，这类问题在坡度超过12度的作业区域尤为突出。这款铰接式挂接构件正是针对该场景设计的核心连接部件，整体采用对称式双立板铰接结构，前端设置封闭环形吊耳作为与拖拉机牵引端的连接接口，环形结构可避免挂接销脱出，同时预留足够的销孔间隙适配不同规格的牵引销。双立板之间设置同轴铰接轴套，轴套内孔预留衬套安装余量，可根据作业载荷选配尼龙或铜基衬套降低转动磨损，立板上的两组同轴安装孔用于对接割草机的上架连接端，孔位同轴度公差控制在0.05mm以内，避免安装后出现卡滞、别劲的问题。从安装边界来看，构件整体横向宽度控制在180mm以内，铰接转动角度范围覆盖正负25度，完全适配丘陵地区常见的20度以内坡面作业需求，安装时无需对拖拉机原有牵引座、割草机上架进行额外焊接改造，仅需匹配对应直径的连接销即可完成装配。设计过程中特意将铰接转动副设置在挂接构件的重心位置，避免作业过程中因重心偏移造成的转动卡滞，同时立板外侧做了15度倒角处理，避免转动过程中与牵引架、割草机上架发生结构干涉。环形吊耳的截面做了等强度圆弧过渡，相比直角挂耳应力集中系数降低40%以上，可承受作业过程中割草机遇到障碍物时的瞬时冲击载荷，铰接轴与立板之间采用过盈配合加骑缝销固定的方式，避免长期作业出现轴套松脱的问题。实际作业过程中，当拖拉机行驶在倾斜坡面时，该挂接构件可通过铰接副的自由转动，让后方的割草台始终保持水平贴地状态，既保证了割草留茬高度均匀一致，也能抵消大部分倾斜带来的附加载荷，大幅降低牵引结构的疲劳损坏概率，尤其适配蝙蝠翼式宽幅割草机的挂接需求，宽幅割草机展开后作业宽度可达3米以上，对挂接结构的自适应调平能力要求更高，这款构件的转动阻尼可通过铰接端的锁紧螺母进行微调，避免作业过程中割草台出现不必要的横向摆动。
