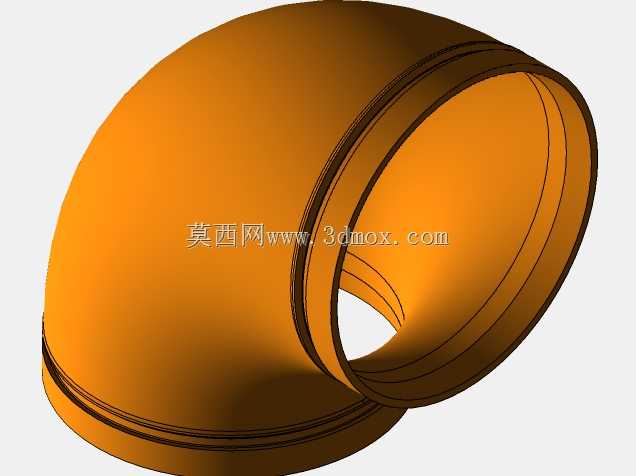

90度博根弯头管道连接件结构设计

在流体输送管路系统的布设场景中，90度转向的管路衔接是极为常见的工况，这类弯头构件直接决定了管路转向处的流体阻力、密封可靠性以及长期运行的结构稳定性，博根结构的90度弯头正是针对中低压流体输送场景优化的管路转向配件。从实际应用来看，这类弯头广泛适配民用给排水、暖通循环管路、低压工业流体输送、化工介质常温输送等场景，在管路需要做垂直转向排布时，替代多段直管拼接的转向方案，减少管路接头数量，降低泄漏风险点。

设计这类弯头时，首先要考虑的是流道的顺滑过渡，弯头的弯曲半径取值直接影响流体经过时的局部阻力系数，本次设计的弯头采用等径弯曲流道，内壁全程做圆弧顺滑过渡，没有突兀的折角或截面突变，能够有效降低流体转向时的紊流产生概率，减少输送过程中的压力损失，同时也能避免介质中的固体杂质在弯头处沉积堵塞。弯头两端的连接部位设计了凸缘止口结构，安装时可以和配套的管道端部精准定位，保证对接时的同轴度，避免安装错位导致的密封面贴合不严问题，止口的尺寸公差按照管路连接的通用配合精度设计，既能够保证安装时的便捷对位，又不会因为间隙过大导致连接后出现管路偏斜。

从安装边界来看，这类弯头的两个接口端面呈90度垂直分布，安装时需要预留的操作空间要覆盖弯头的弯曲外轮廓，避免和周边的管路支架、设备壳体产生干涉，弯头的壁厚取值根据常规公称压力下的强度要求计算，在保证承压能力的前提下尽可能控制整体重量，降低管路系统的整体载荷。弯头的外表面没有多余的凸起结构，整体轮廓流畅，既方便生产过程中的脱模或成型加工，也便于后期管路维护时的保温层包覆、防腐涂层施工。在结构细节上，弯头两端的连接边缘做了微小的倒角处理，既能够去除加工产生的锐边，避免安装作业时划伤操作人员，也能在对接密封件时起到引导作用，防止密封件被端部锐边切损导致密封失效。这类弯头的结构设计充分考虑了批量生产的工艺性，整体结构对称，没有复杂的倒扣或薄壁脆弱结构，无论是采用注塑成型还是铸造成型，都能保证较高的成品率，降低生产环节的成本损耗。在管路系统的长期运行中，这类等径90度弯头的受力分布均匀，转向处的圆弧结构能够分散流体冲击带来的应力，避免直角弯头常见的应力集中导致的管壁破损问题，有效提升管路系统的整体使用寿命。
