双极滚轮摆杆式樱桃限位开关结构

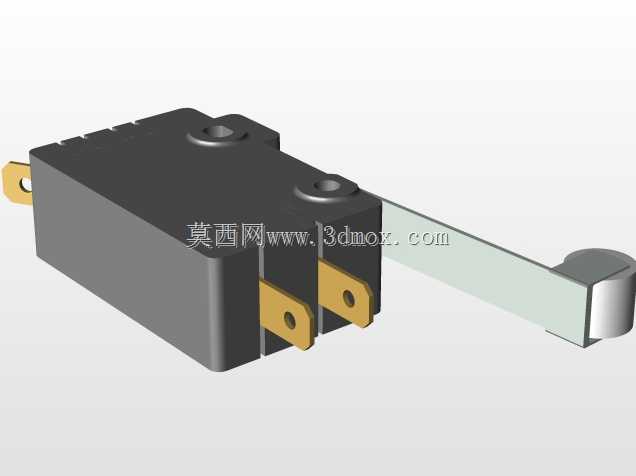

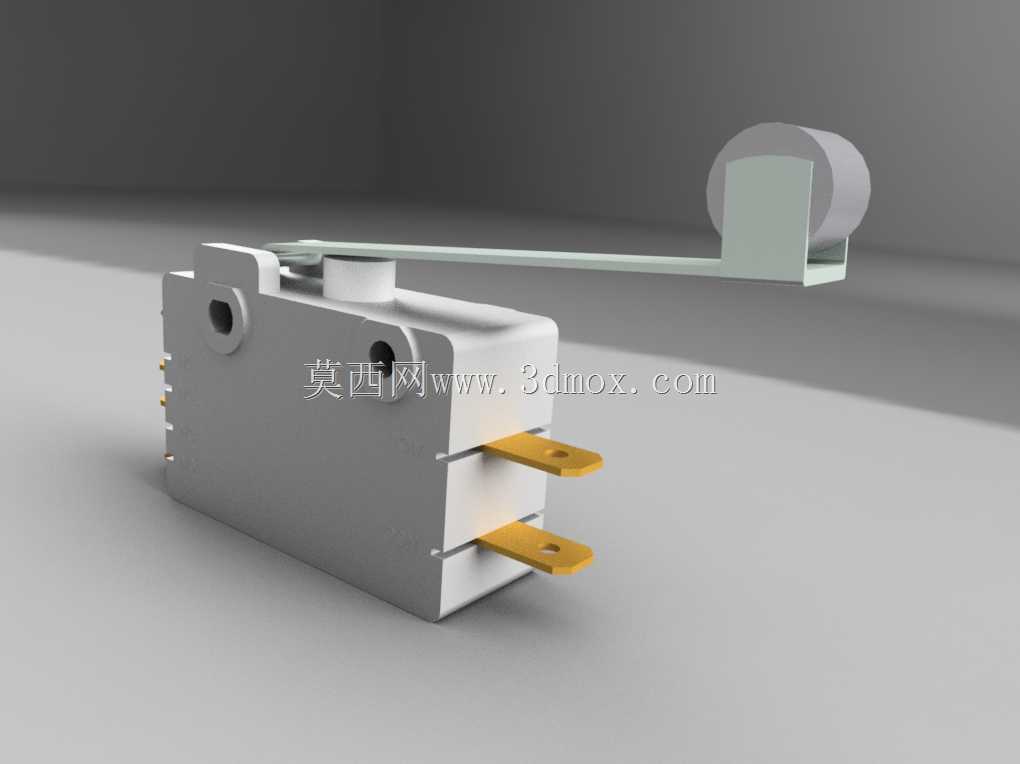

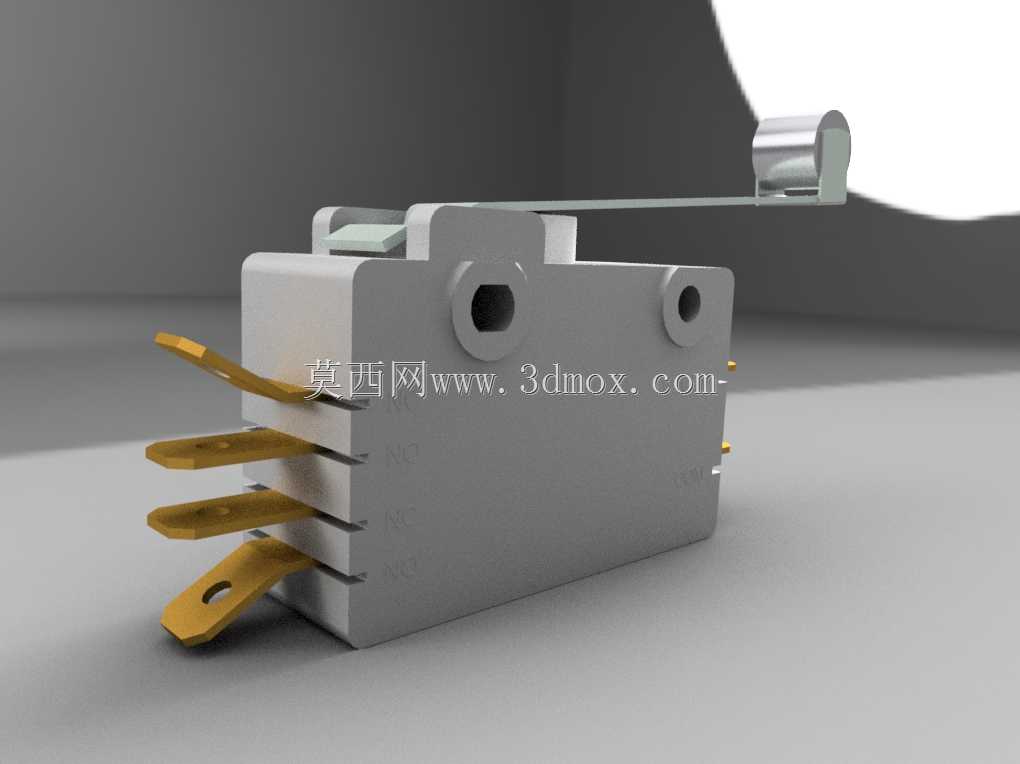

这款双极限位开关常被用于自动化产线的行程限位、设备位置检测场景，比如输送线末端的工件到位触发、小型工装夹具的开合位置确认、3C装配设备的运动轴硬限位保护，相比单极限位开关，它能同时输出两组独立通断信号，可分别接入控制回路与信号反馈回路，避免单触点故障带来的设备误动作风险，在需要冗余信号检测的工位上适配性更强。从结构设计来看，主体采用阻燃工程塑料壳体，侧面预留两个带沉台的安装孔，安装孔的中心距、沉孔深度都匹配行业通用的微动开关安装尺寸，可直接替换同规格的常规限位开关，不需要重新加工安装位，降低设备改造成本。前端伸出的带滚轮金属摆杆，滚轮采用金属材质，耐磨性能优于塑料滚轮，在频繁触发的工况下使用寿命更长，摆杆的触发角度经过调校，在摆杆下压至额定行程时能保证两组触点同步可靠动作，不会出现触点时差过大导致的信号不同步问题。壳体侧面伸出的四个插片式接线端子，端子采用镀锡铜材质，导电性能稳定，插片的间距、厚度符合通用接插件的适配标准，接线时可直接插装对应规格的冷压端子，不需要焊接，能提升现场装配的效率。设计过程中，壳体的分型面设置在侧面非安装面，避免分型面的飞边影响安装贴合度，内部的触点支撑结构采用加强筋设计，能承受摆杆触发时的冲击力，不会因为长期频繁触发导致内部结构形变失效。摆杆与壳体的转轴位置设置了防尘挡片，能阻挡车间环境中的粉尘、碎屑进入壳体内部，避免触点积灰导致的接触不良问题，适配多数普通工业车间的使用环境。安装边界方面，壳体的整体厚度控制在常规微动开关的尺寸范围内，摆杆自然状态下的伸出长度、滚轮的外径尺寸都经过匹配，不会在安装后与周边的运动部件产生干涉，在紧凑安装空间内也能顺利布置。接线端子的伸出长度预留了足够的接插件插拔空间，不需要额外弯折导线就能完成接线，日常维护更换时拆装效率更高。
