带制动结构十螺栓连接轮毂总成设计

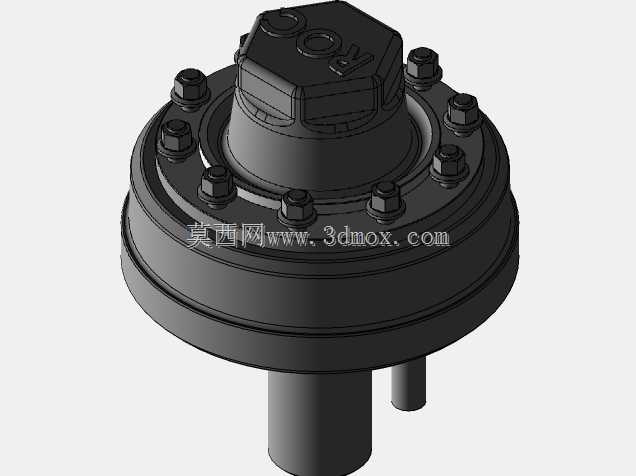

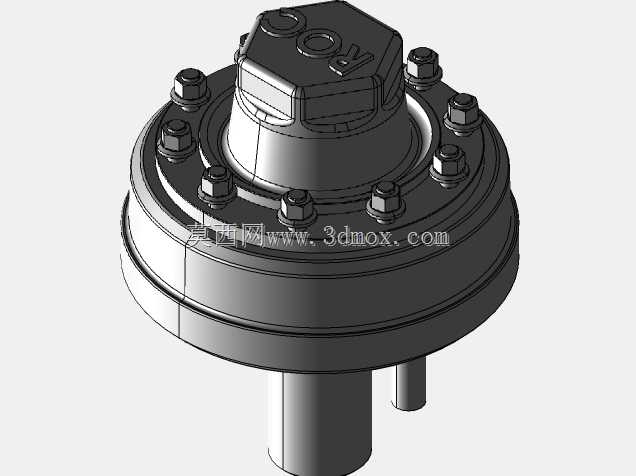

该轮端结构主要适配重载商用车辆的驱动桥轮边安装场景，日常作业中承担承载车身载荷、传递驱动扭矩、配合制动系统实现车辆减速停驶的核心作用，是商用车行驶系统中直接关联行车安全的关键部件。从结构设计逻辑来看，整体采用十螺栓周向均布的连接方案，相比常见的六螺栓、八螺栓轮辋连接结构，单颗螺栓承受的剪切载荷与预紧力衰减幅度更低，能够更好适配矿区运输、工程作业等非铺装路面的大冲击载荷工况，避免轮辋连接松动、螺栓断裂的失效风险。顶部的端盖结构采用多边形快拆造型，既可以实现轮边轴承腔的密封防护，阻挡泥水、粉尘侵入轴承滚道造成润滑脂失效，也能方便维保人员快速拆卸，开展轴承间隙调整、润滑脂更换等日常维保作业，端盖与轮毂本体的配合面设计有密封槽位，可适配O型密封圈实现静密封，杜绝运行过程中润滑脂渗漏问题。周向布置的螺栓采用带法兰面的高强度六角头结构，法兰面可增大与轮毂安装面的接触面积，降低接触面压，避免长期交变载荷下螺栓压溃轮毂本体的安装平面，螺栓的安装孔位采用高精度位置度公差设计，保证轮辋安装后的同轴度，减少车辆高速行驶时的轮端跳动量，降低轮胎异常磨损的概率。下部伸出的轴头结构与桥壳半轴套管配合，内部预留轴承安装位，可适配圆锥滚子轴承组，承受径向载荷与轴向冲击载荷，侧面预留的通气接口可连通轮毂内腔与外部通气阀，平衡轮毂内腔因温度变化产生的压力差，避免密封件因压差过大出现早期渗漏。设计过程中充分考虑了安装边界的适配性，轮毂本体的最大外圆尺寸、制动鼓配合面的直径、螺栓孔分布圆直径均严格对应主流重载车型的轮辋安装参数，无需额外改制即可直接适配对应规格的钢制轮辋与制动鼓组件，轴头的伸出长度、配合轴径也匹配常用驱动桥的半轴套管尺寸，安装时可直接沿用现有车桥的轴承、油封等标准件，降低备件采购与维保成本。制动鼓与轮毂的配合面采用止口定位结构，保证制动鼓与轮毂的同轴度，避免制动过程中出现制动跑偏、制动抖振的问题，轮毂本体的散热筋结构沿周向均匀布置，可在车辆行驶过程中通过气流带走制动产生的热量，降低制动鼓热衰退的风险，提升长下坡路段的制动可靠性。
