翻盖式光盘收纳CD盒结构设计作品

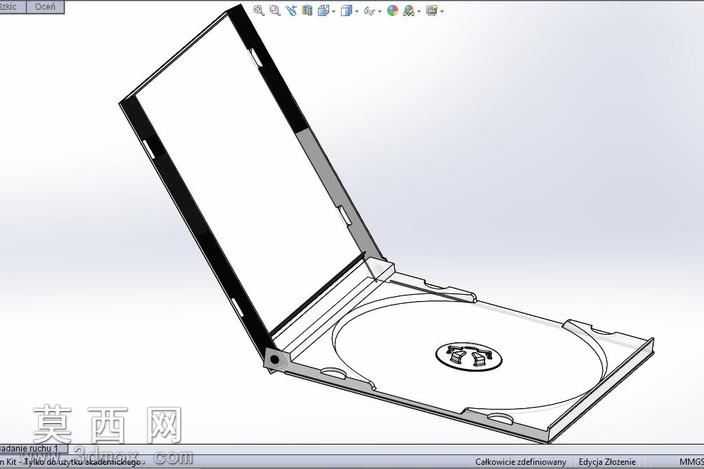

本作品为翻盖式CD收纳盒的三维结构设计，采用三维建模软件完成全参数化建模，完整还原了日常CD盒的全部功能结构与外观细节。建模过程中首先梳理产品的功能逻辑：CD盒需要实现上盖开合、光盘居中固定、闭合后卡扣锁止、开合角度限位的核心功能，因此建模从下盖基体开始绘制，先绘制下盖的薄壁壳体轮廓，预留光盘放置的圆形凹陷区域，在区域中心设计带弹性卡爪的光盘固定凸台，该凸台采用多瓣式弹性结构，能够通过轻微形变卡入光盘中心孔，实现光盘的稳固固定，同时方便用户按压取出光盘，不会刮伤碟片表面。下盖的侧边设计有与上盖连接的铰接轴座，轴座位置做了加厚处理，保证铰接处的结构强度，避免反复开合后出现断裂问题。上盖部分同样采用薄壁壳体结构，与下盖配合的边缘做了止口设计，闭合后上下盖能够紧密贴合，防止灰尘进入盒内刮擦光盘表面，上盖与下盖铰接的对应位置设计有轴孔，与下盖的轴座配合实现顺畅的翻盖转动，同时在铰接位置设计了开合角度限位结构，让上盖翻开后能够稳定停在合适角度，不会过度翻转导致铰接结构损坏。在上盖与下盖的开合侧，设计了对应的卡扣结构，闭合时卡扣能够卡合锁紧，避免盒体意外打开导致光盘滑落，卡扣位置做了圆弧过渡处理，用户按压开启时手感舒适，不会出现尖锐棱角硌手的问题。建模过程中对所有壳体的壁厚做了统一参数设置，符合注塑成型的工艺要求，所有转角位置都添加了合适的圆角特征，既避免了应力集中提升结构强度，也让产品外观更加流畅柔和。材质方面整体采用半透明或不透明的硬质塑料材质，渲染时还原了塑料壳体的轻微磨砂质感，边缘位置做了薄壳的透光效果处理，让模型视觉效果更加贴近真实产品。整个模型的各个零件配合间隙经过反复调整，既保证开合动作顺畅无卡顿，也不会出现间隙过大导致盒体松动晃荡的问题，完整复现了商用CD盒的成熟结构设计，可作为塑料收纳类产品结构设计的参考案例。
