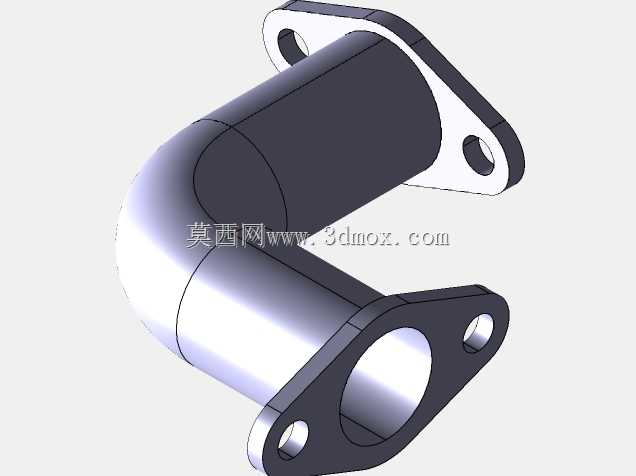

带双法兰安装座直角弯管结构件

这款带安装法兰的90度弯管，在流体输送管路系统里承担着改变管路走向的核心作用，常见于内燃机进排气回路、小型液压站油路、工业设备冷却循环水路、气动控制管路等场景，用来在有限安装空间内完成管路直角转向，同时通过两端自带的法兰结构直接和设备本体、阀组或者其他管路端面对接，省去额外加装转接接头的工序，减少管路泄漏点。从结构设计来看，弯管主体采用等径圆弧过渡的弯曲结构，弯曲段的曲率半径经过合理选取，既不会因为曲率过小造成流体流经时局部阻力陡增，引发紊流、压损过大的问题，也不会因为曲率过大占用过多安装空间，适配多数紧凑布置的设备舱布局。两端的法兰为菱形双耳式结构，每个法兰上设置两个同轴安装孔，孔位与法兰端面保持垂直，安装时可通过螺栓直接锁紧在对接端面上，法兰与弯管主体衔接处做了加厚过渡处理，避免长期受管路振动、流体压力冲击时出现应力集中开裂的问题。在安装边界上，弯管两端法兰的端面分别朝向互相垂直的两个方向，安装孔的中心距经过标准化匹配，可适配多数同通径的常规管路对接端面，安装时需注意法兰端面与对接面的平行度，配合密封垫片使用可保证连接密封性；弯管主体的外径尺寸控制合理，在布置相邻管路时，预留出不小于管外径1/4的间隙即可避免管路干涉，弯曲段的外侧轮廓不会超出两端法兰的外边缘投影范围，在嵌入式安装场景下可直接卡入预设的安装位，不需要额外调整周边结构避让。这类弯管在设计时充分考虑了实际装配的便利性，相比需要焊接法兰的普通弯头，一体结构的刚性更好，长期受振动工况下也不会出现焊缝开裂的问题，适合在有一定振动的设备上使用，比如小型发电机组的油路、移动空压机的气路等场景，能稳定承担介质转向输送的作用，同时兼顾安装效率与结构可靠性。
