异形多圈环形螺旋弹簧结构设计

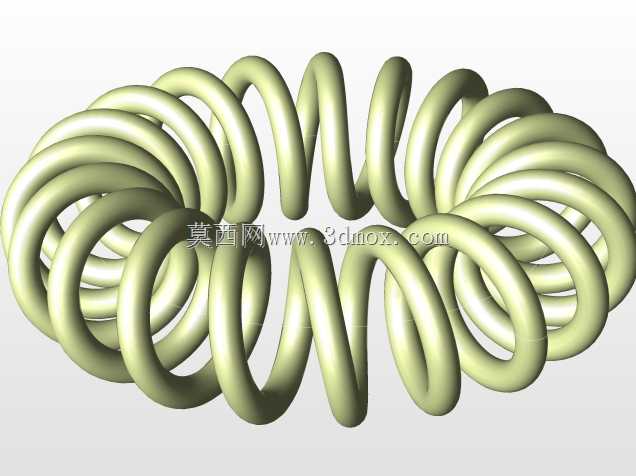

这类异形环形螺旋弹簧，区别于常规直柱形压缩弹簧，整体采用闭环环形布局，多圈簧丝沿环形轨迹连续缠绕成型，在实际工业场景中多用于空间受限的环形安装位，承担周向与径向复合方向的缓冲、复位以及储能作用。从设计逻辑来看，建模阶段首先需要确定整体环形基体的中心轨迹直径，这一尺寸直接决定了弹簧的安装边界，必须匹配安装位的环形槽内径与外径尺寸，避免装配时出现外圈剐蹭设备壳体、内圈卡滞中心轴件的问题。簧丝直径的选取需要结合实际承载需求核算，簧丝过粗会导致弹簧刚度偏大，缓冲行程不足，无法吸收额定冲击载荷；簧丝过细则会在反复交变载荷下出现疲劳断裂，缩短构件使用寿命。不同于普通弹簧仅需考虑轴向刚度，该类环形弹簧需要同时核算径向、周向的弹性变形量，缠绕节距的均匀性直接影响各方向受力的一致性，建模时需要保证每一圈簧丝的螺旋升角保持一致，避免局部节距过小导致并圈失效，或是节距过大造成承载能力不足。在实际应用场景中，这类弹簧常被用于环形布置的离合机构、旋转缓冲装置、特殊阀门的复位结构中，部分需要环形均布弹力的工装夹具也会采用该类弹簧作为施力元件，相比在环形槽内布置多个小弹簧的方案，一体式环形弹簧能够提供连续均匀的弹性力，不会出现局部弹力缺失导致的机构卡滞问题。设计过程中需要注意簧丝首尾的衔接处理，衔接位置需要平滑过渡，避免出现应力集中点，否则在反复压缩、扭转的工况下，衔接位置会最先出现裂纹萌生，最终导致弹簧断裂失效。安装时需要将弹簧完全嵌入匹配的环形导向槽内，导向槽的深度需要大于弹簧完全压缩后的高度，避免弹簧受载后弹出安装位，同时导向槽的侧壁需要保留合理的间隙，既要防止弹簧径向窜动过大，也要避免间隙过小导致弹簧伸缩时与槽壁产生摩擦磨损。从建模细节来看，簧丝的扫掠轨迹需要严格沿环形螺旋线生成，保证每一圈簧丝的曲率变化均匀，避免局部曲率过大造成的内应力集中，表面建模需要保证光滑连续，没有折面、棱角，还原实际弹簧冷卷成型后的表面状态，为后续的有限元受力分析、干涉检查提供准确的模型基础。
