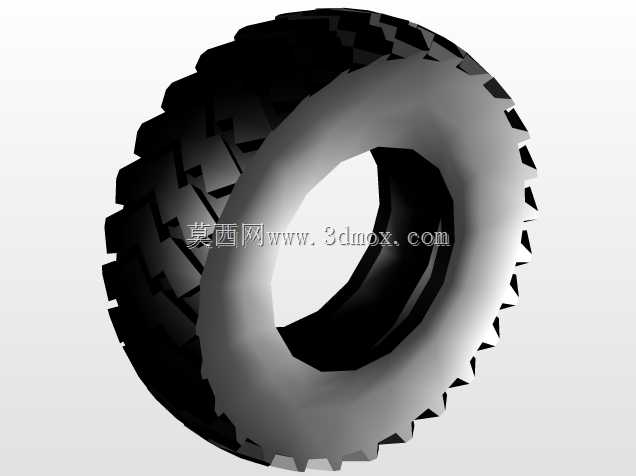

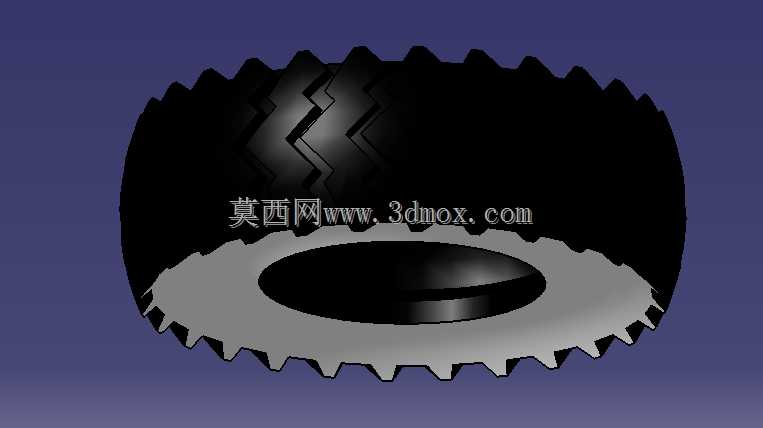

带锯齿防滑结构的橡胶轮胎三维数模

该轮胎模型的设计围绕非铺装路面重载行走场景展开，建模过程中优先还原了胎面的锯齿状防滑齿结构，这类结构常见于工程作业车辆、小型农用机械的行走轮上，区别于民用乘用车辆的细密花纹，大尺寸锯齿胎齿能在泥泞、碎石路面嵌入地面介质，避免行走过程中出现打滑空转的问题。建模时先确定轮辋的配合基准面，胎圈位置的内径尺寸严格匹配对应规格轮辋的安装止口，保证装配时胎圈能完全卡入轮辋的锁止槽内，不会在充气或者重载承压时出现脱圈风险。胎体的弧度设计参考了斜交工程胎的轮廓参数，胎侧的厚度从胎圈位置向胎面位置逐步过渡，既保证胎侧有足够的形变空间缓冲路面冲击，也避免胎侧过厚导致整体重量过大增加行走负载。胎面的锯齿齿形做了等距圆周阵列，每个齿的拔模角度都按照实际橡胶硫化脱模的工艺要求设置，齿根位置做了小圆角过渡，避免实际生产时橡胶应力集中导致齿部开裂，同时也能减少行驶过程中尖锐棱角的异常磨损。轮辋部分的模型还原了中部的安装孔位基准，中心孔的同轴度与胎体的旋转中心完全重合，保证装配到车桥后转动时不会出现径向跳动。在实际设备选型应用中，这类轮胎多用于厂区内的短途转运小车、小型工程机械的辅助支撑轮，或者户外作业的移动设备行走轮，设计时预留的胎面形变余量能适配一定范围内的路面不平整度，不需要额外增加独立悬架结构就能满足基础的减震需求。建模过程中对胎面花纹的深度做了参数化设置，可根据不同的路面附着需求调整齿高，比如在光滑硬化路面使用时可降低齿高减少滚动阻力，在松软泥泞场地使用时可加大齿高提升抓地力。胎体与轮辋的配合面做了密封结构的简化处理，还原了实际轮胎充气密封的贴合面形态，方便后续做装配干涉检查、运动仿真时直接调用，不需要额外调整配合间隙。
