木材装卸用导轨式升降货梯结构设计

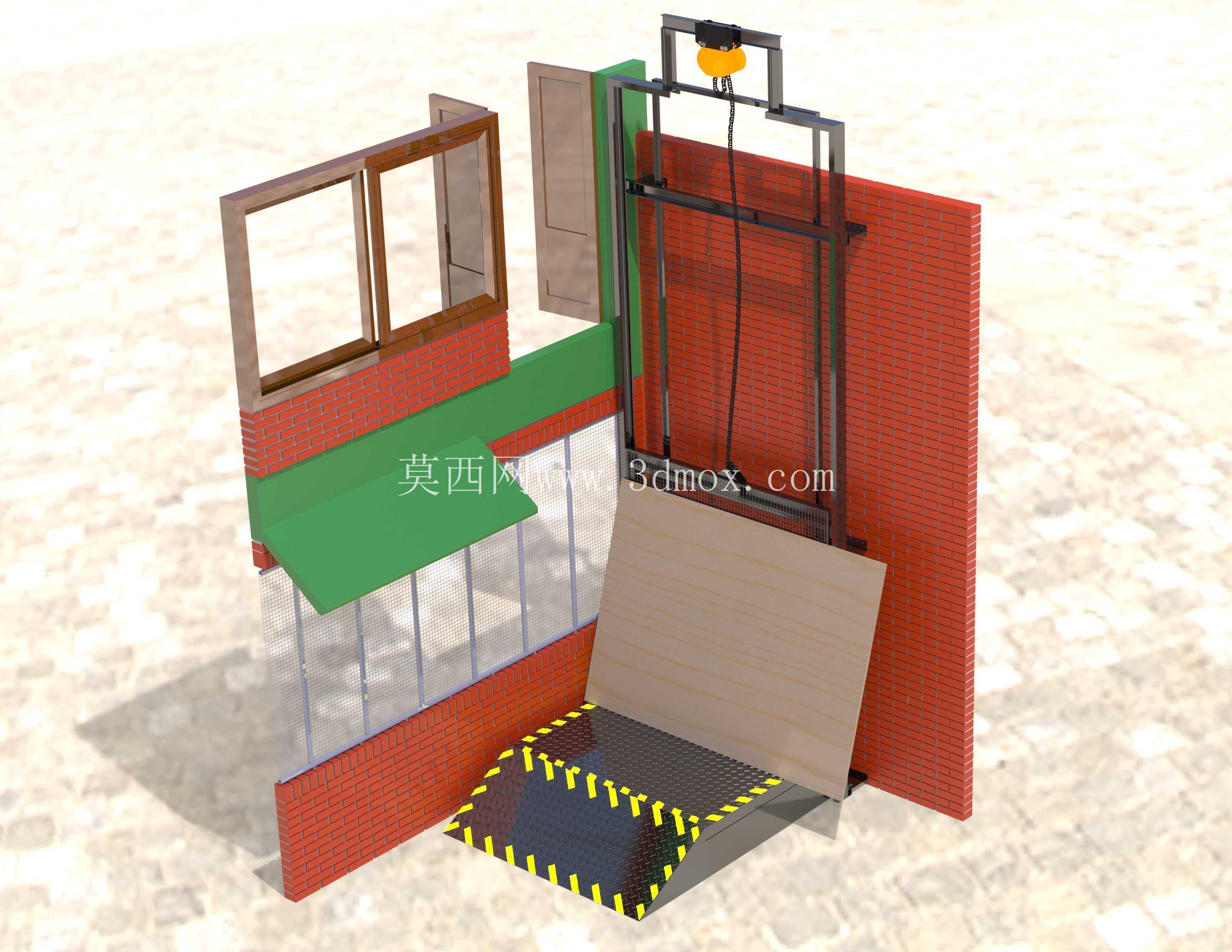

　　这款导轨式升降货梯的设计初衷，是解决中小型木材加工车间内，不同楼层间板材、方料的垂直转运痛点，区别于通用型货梯，其结构完全围绕木材类物料的装卸特性做了针对性优化。从现场安装边界来看，设备依托厂房现有红砖墙体做导轨固定，无需额外搭建独立承重井道，对老旧厂房改造场景的适配性极强，导轨立柱采用矩形钢管焊接成型，垂直安装精度控制在千分之一以内，避免升降过程中出现卡滞、偏磨问题。

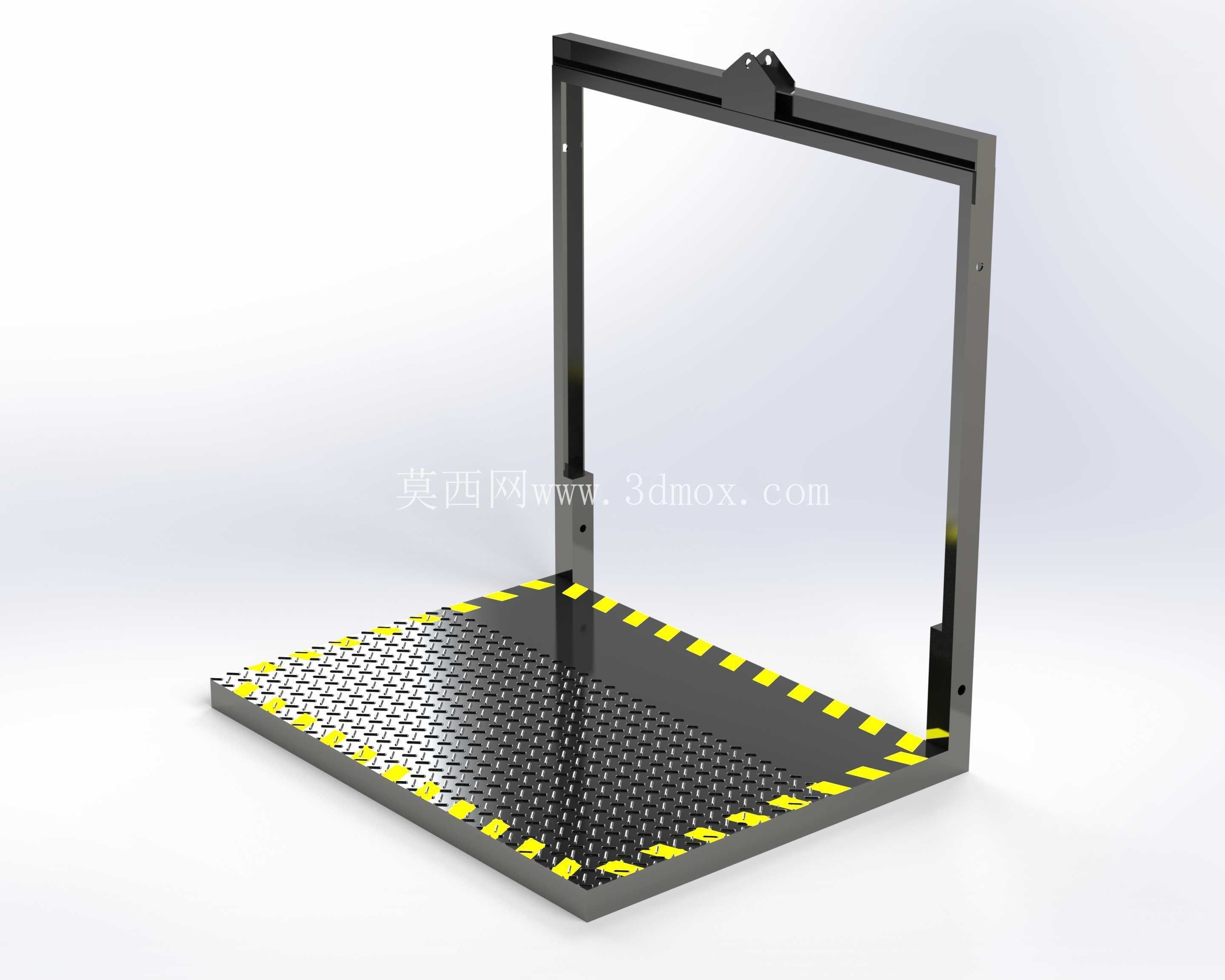

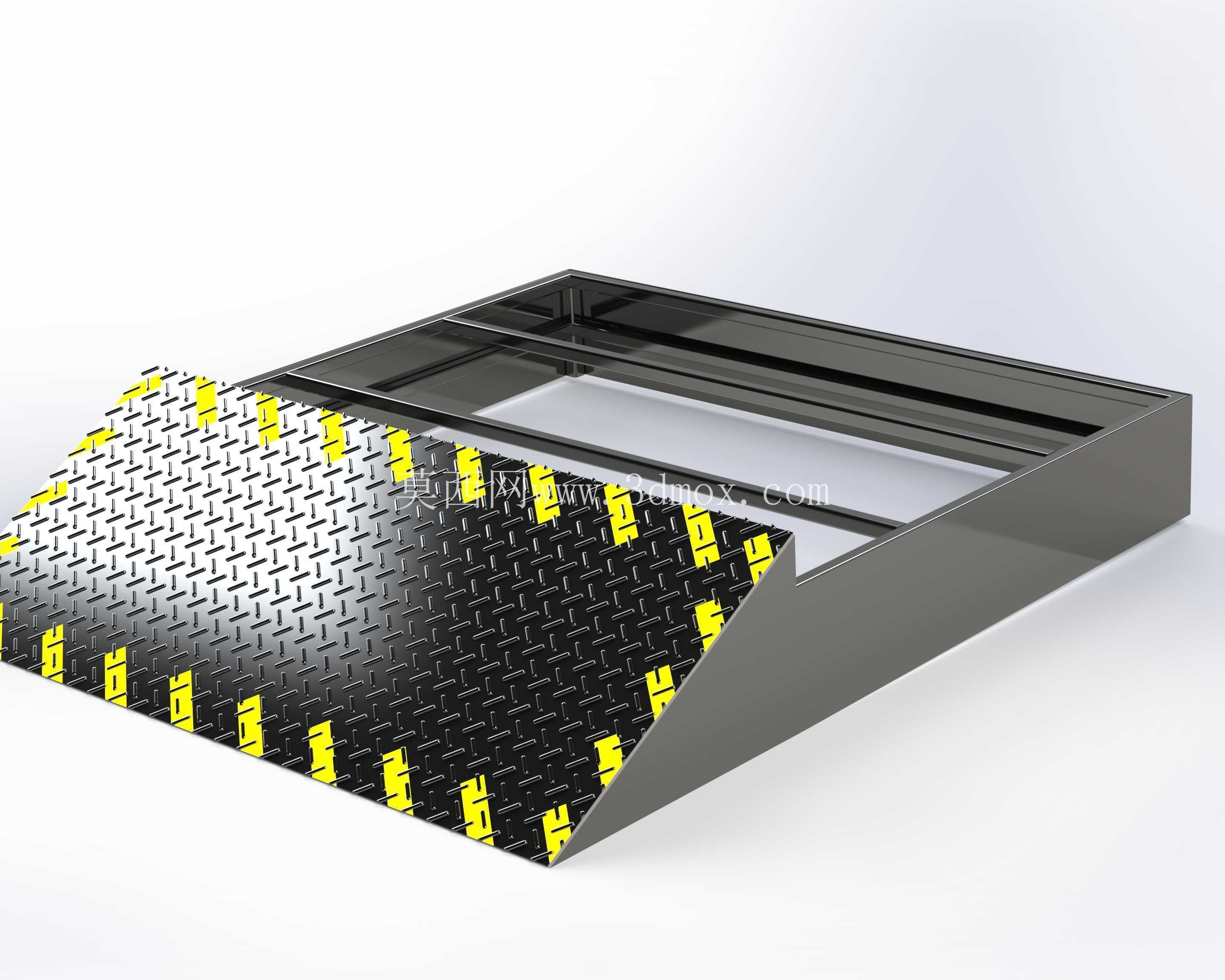

　　平台部分做了加宽处理，台面边缘设置黄黑警示条，同时配备可翻折的搭板，放下后可与地面形成无高差过渡，手动液压叉车可直接推上平台，无需额外搭设斜坡，这一设计针对成捆木材、整垛板材的转运需求，省去了人工二次搬运的环节。平台两侧设置可折叠防护栏，非作业状态下可放平，不占用通道空间，作业时拉起可防止物料滑落，防护栏高度符合人机工程要求，操作人员在平台上整理物料时无需担心坠落风险。

　　驱动部分采用曳引式结构，顶部设置曳引机与配重块，相比液压驱动形式，其升降速度更稳定，长期运行的维护成本更低，适合楼层间固定高度的频繁往复作业，升降行程可根据厂房实际层高调整，常规适配2-4层楼的转运需求，额定载重覆盖500kg到2000kg区间，完全满足木材加工场景下单批次物料的转运重量要求。

　　设备的停靠精度控制在±5mm以内，可与各楼层地面精准对齐，避免出现台阶落差导致的叉车颠簸、物料倾倒问题。每层楼的停靠位置都设置有机械锁止装置，平台停稳后锁舌自动弹出卡入导轨定位孔，即使出现曳引绳松弛的极端情况，平台也不会发生下坠，安全冗余度满足厂区货运设备的安全规范要求。

　　从安装流程来看，导轨分段拼接的设计让设备可通过普通楼梯运输到各楼层，无需大型吊装设备进场，对于空间狭窄、大型设备无法进入的老旧厂房非常友好。导轨与墙体的连接采用膨胀螺栓加焊接连接板的形式，单点承重经过力学验算，可承受满载工况下的冲击载荷，长期使用不会出现导轨松动、变形的问题。

　　操作部分采用楼层呼叫加平台本地控制的组合形式，各楼层可呼叫平台到达指定楼层，平台上的操作人员也可自主控制升降与门体开合，操作逻辑简单，一线工人无需长时间培训即可上手。设备的门体采用联动设计，只有当平台到达该楼层且锁止到位后，对应楼层的防护门才能打开，避免出现人员误入井道的安全隐患。

　　针对木材加工车间多粉尘的环境，设备的导轨接触面设置有防尘毛刷，可自动清扫导轨表面的木屑、灰尘，减少滑块的磨损，延长维护周期；电气元件全部采用防尘密封设计，避免木屑进入导致的接触不良、短路问题，适配车间相对恶劣的作业环境。

　　整体结构没有多余的冗余设计，所有受力部件都经过载荷仿真校验，在保证结构强度的前提下尽可能控制自重，降低对厂房墙体的承重要求。不同于客梯的复杂装潢设计，该货梯所有外露部件都采用工业级防锈涂装，耐磕碰、易清洁，适合厂区高频次、粗放式的使用场景。
