牧场坡地作业牵引式农牧作业设备结构

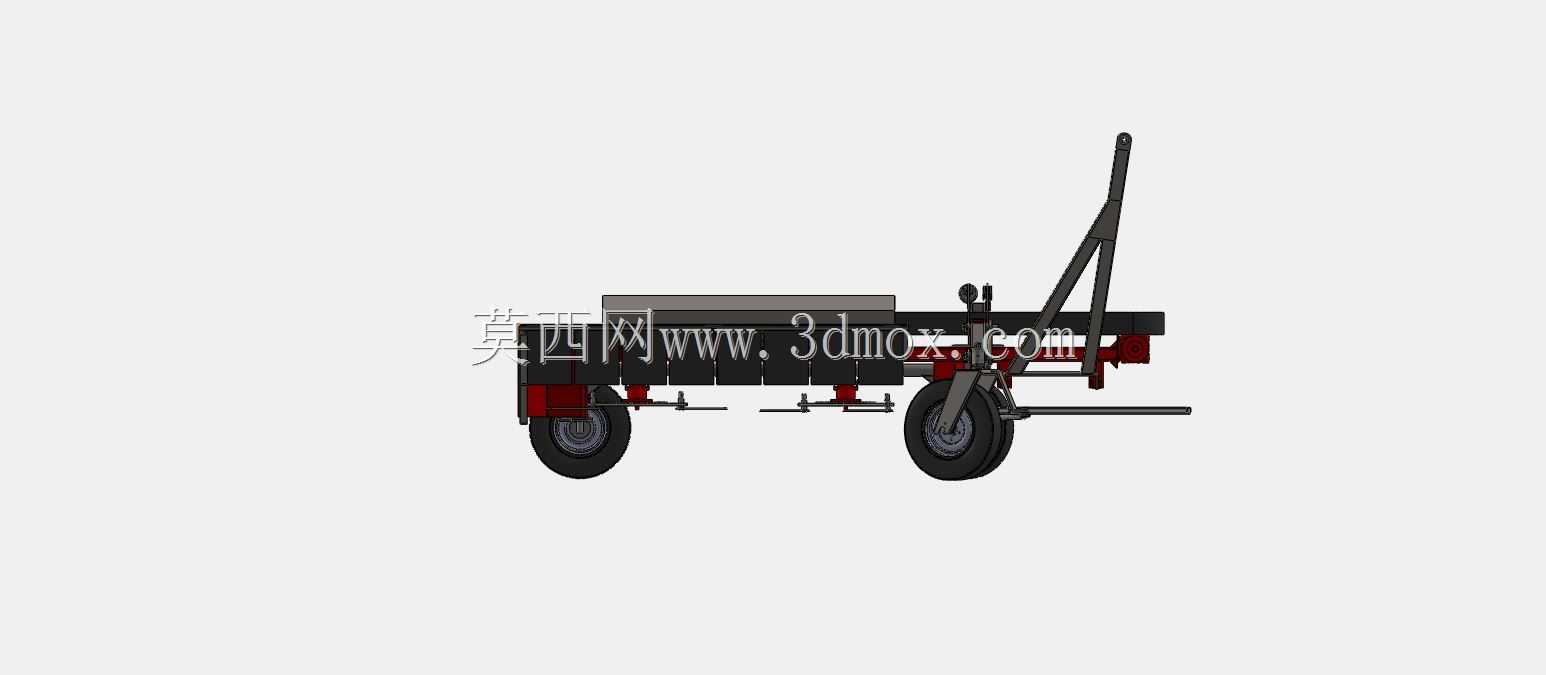

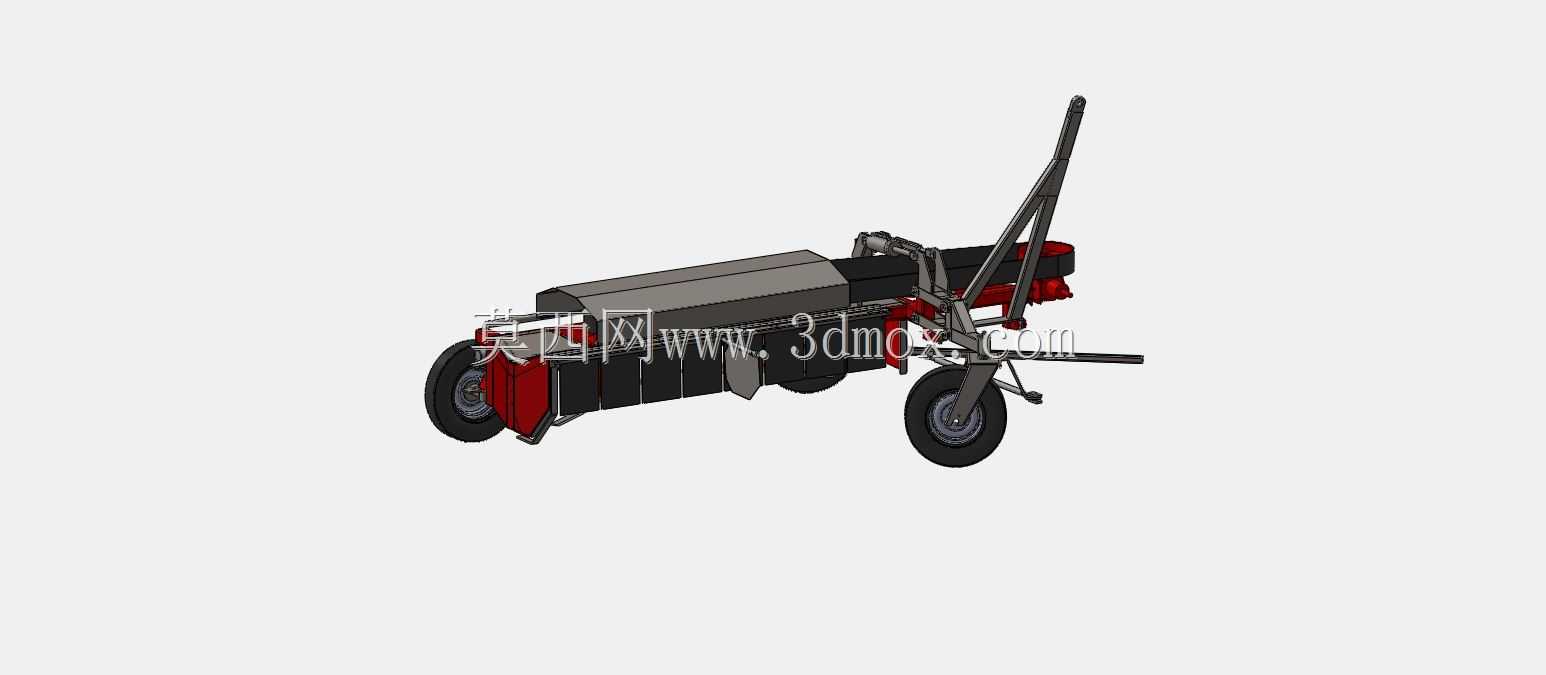

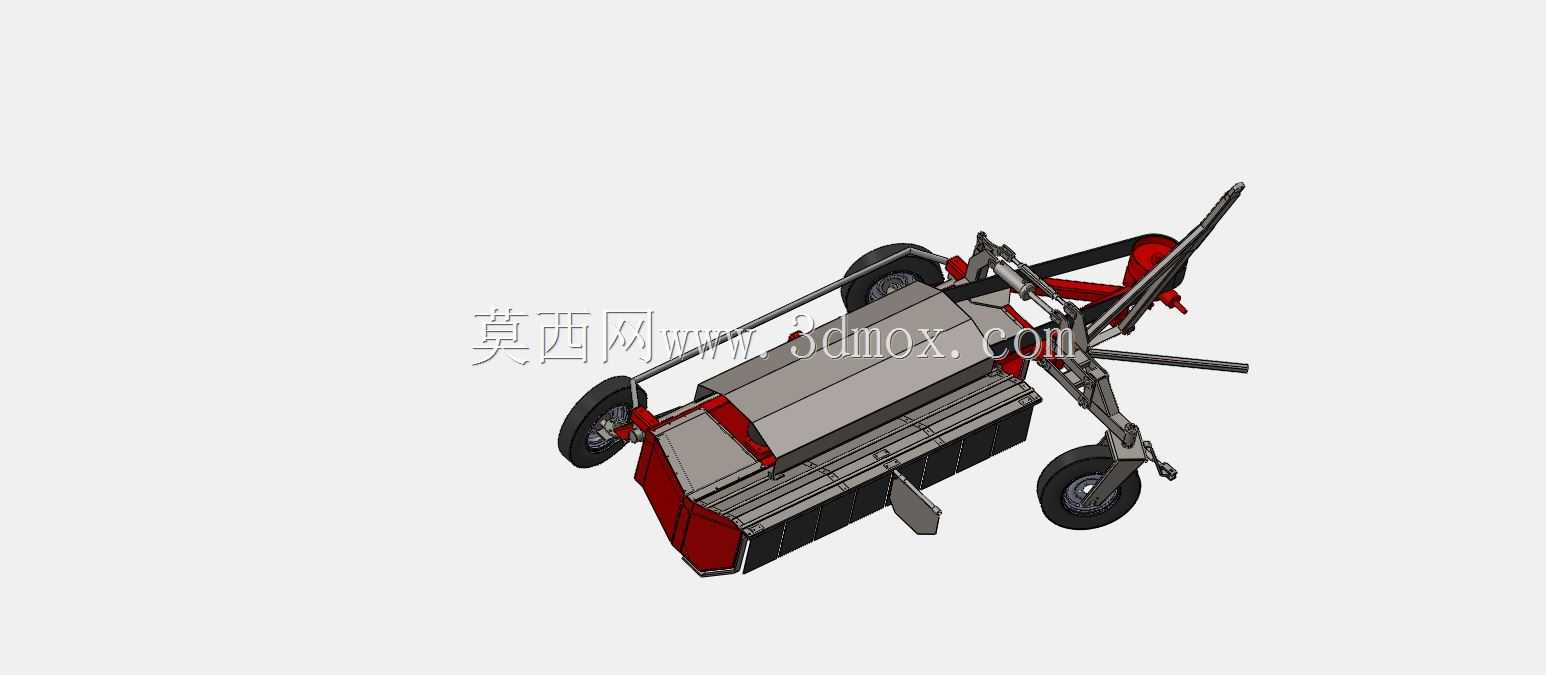

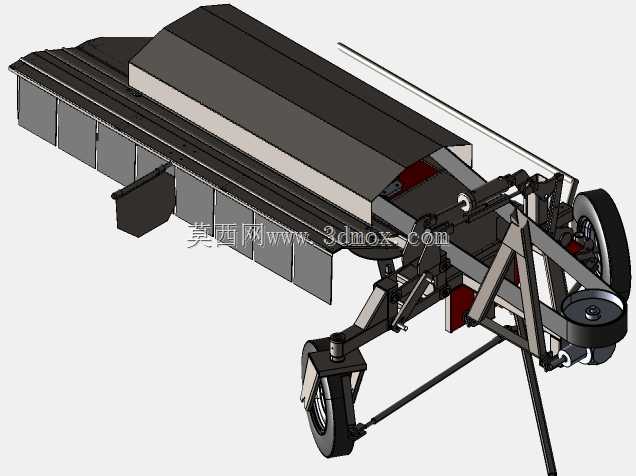

这款牵引式农牧作业设备，主要适配缓坡牧场的地表整理作业场景，针对山地牧场地块零散、坡度起伏的作业条件做了结构适配，解决了常规平地作业机具在坡地作业时附着力不足、作业幅面偏移的问题。从结构设计来看，整机采用牵引架前置的挂接方案，挂接端预留了标准拖拉机后悬挂的连接销孔，安装时可直接匹配多数农用拖拉机的后三点悬挂接口，挂接销孔的同轴度公差控制在0.2mm以内，避免作业过程中出现连接旷量导致的整机抖动。行走部分采用双轮支撑布局，前轮为转向随动轮，后轮为承重支撑轮，轮距设定适配牧场常见的垄沟间距，作业时不会碾压已整理的草皮区域，轮胎选用低压农用胎，胎面花纹深度适配松软草场地表，减少作业时的下陷深度。设备的核心作业部件布置在整机中部的机架下方，作业高度可通过侧边的调节螺杆进行无级调整，调整范围覆盖10mm到80mm，可根据不同草场地表的平整度、作业需求调整作业深度，避免过深作业破坏牧草根系，或是过浅无法达到地表整理的效果。机架主体采用矩形钢管焊接成型，焊接处做了倒角去应力处理，避免长期坡地作业时焊接位置出现应力开裂，整机横向宽度控制在3米级别，作业幅宽匹配中小马力拖拉机的牵引动力输出，不会出现动力不足导致的作业卡顿。设备尾部设置了可折叠的停放支撑腿，非作业状态下可将支撑腿放下，让整机稳定停放在场地内，不需要额外的支撑工装，转场时可将支撑腿向上折叠锁定，不会干涉道路通行。操作手柄布置在牵引架侧边，作业人员站在拖拉机后踏板位置即可完成作业深度的调整、作业部件的离合操作，不需要额外下车操作，降低坡地作业时的人员操作风险。整机的重心经过配平计算，在15度以内的坡地作业时，整机侧倾角度控制在安全范围内，不会出现侧翻风险，所有转动部件都设置了安全防护壳，避免草屑、碎石卷入转动部件造成设备损坏。
