400W紫外线去扩散散热模组结构设计

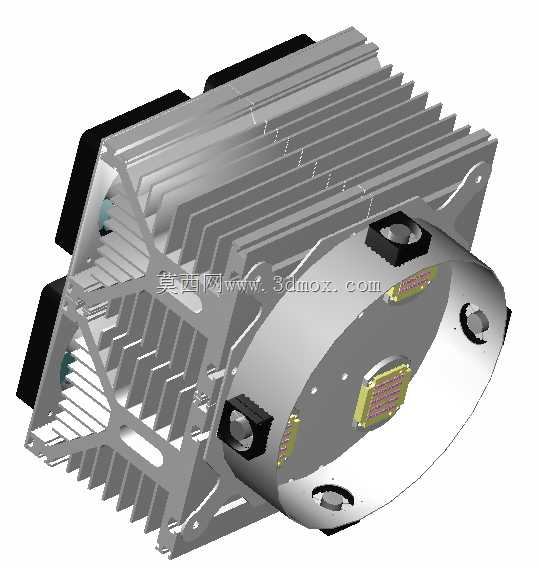

这款400W紫外线去扩散散热模组，核心服务于工业UV固化、表面改性类作业场景，常见于印刷生产线的油墨固化段、塑胶件表面涂层固化工位、小型实验室UV处理设备的光源集成环节，区别于普通风冷散热结构，其设计全程围绕高功率UV灯珠的持续热负荷管控展开，避免灯珠因结温过高出现光衰过快、波长偏移的问题。从结构布局来看，模组采用圆形光源基板搭配径向延伸的挤压铝散热鳍片设计，鳍片做了不等高切边处理，并非规整的圆形外轮廓，这种设计一方面是适配设备内部的安装避让空间，在靠近设备走线槽、固定支架的位置削减鳍片高度，预留走线与紧固件操作空间，另一方面可以打乱鳍片间的气流流向，减少风阻死区，提升自然对流或强制风冷下的换热效率。光源基板侧预留了三个对称分布的沉头安装孔，孔位做了凸台加强设计，避免锁附螺丝时基板受力变形导致灯珠贴合面出现间隙，影响热传导效率，沉孔深度匹配M4内六角螺丝的锁附行程，安装后螺丝头不会突出基板平面，不会干涉下方的出光路径。散热鳍片与光源基板的连接采用一体化压铸加后期CNC精加工基准面的工艺，基板与灯珠接触的平面平面度控制在0.02mm以内，保证导热介质可以均匀填充接触间隙，降低界面热阻。鳍片的厚度、间距经过热仿真迭代，在400W持续满功率输出工况下，基板最高温度可控制在65摄氏度以内，匹配常规UV灯珠的工作温度耐受区间，不需要额外加装高转速暴力风扇，仅靠设备内部的系统风道即可满足散热需求，能有效降低设备运行的风噪与功耗。模组侧面预留了接线端子的避让槽，供电线可从鳍片间隙的预留通道引出，不会被鳍片边缘割破绝缘层，同时接线位置做了挡光凸台，避免紫外线从接线缝隙泄漏，满足工业设备的光安全防护要求。整个模组的外轮廓最大直径控制在180mm以内，整体厚度不含安装凸台为75mm，可直接适配现有多数中小型UV固化设备的光源安装位，不需要对原有设备结构做大幅改动，替换旧模组时仅需对齐三个安装孔位锁附、接好供电线即可完成装配。
