日内瓦式齿轮箱内部传动结构设计

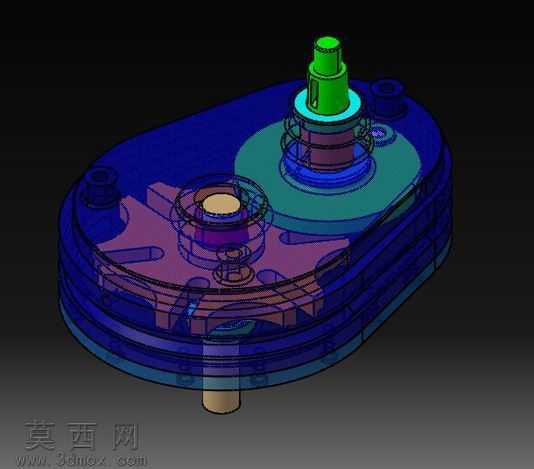

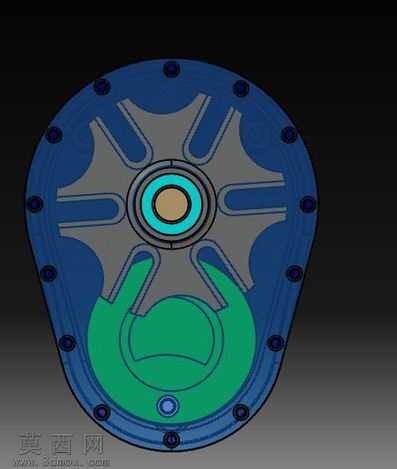

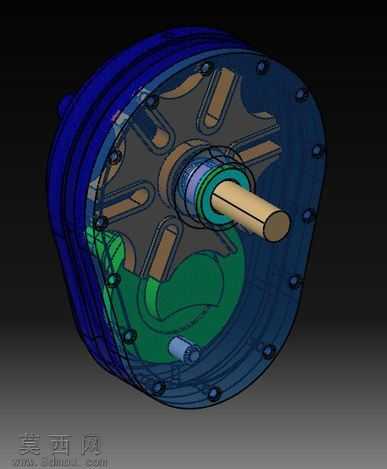

本作品为日内瓦式齿轮箱的三维结构设计，采用三维建模软件完成全参数化的零件建模与整机装配，完整还原了日内瓦间歇传动机构在齿轮箱内部的布局与运行逻辑。建模过程中首先对核心传动件进行参数化绘制，针对日内瓦槽轮的弧形锁止面、拨销的配合公差、输入输出轴的轴肩定位结构都做了精准的尺寸约束，保证各零件在装配状态下无干涉、配合间隙符合机械设计规范。装配阶段采用自下而上的建模思路，先完成输入轴组件、槽轮组件、输出轴组件的子装配，再将各子装配与箱体、端盖、紧固件进行总装，对螺栓连接的孔位对齐、轴承与轴径的配合、端盖与箱体的密封面贴合都做了装配约束校验。渲染阶段采用半透明剖视的展示方式，将箱体外壳设置为半透明蓝色材质，内部传动件根据功能区分材质：槽轮与拨盘采用金属灰哑光材质模拟调质钢质感，输入输出轴采用黄铜色金属材质区分传动路径，内部加强筋、润滑腔结构采用深绿色哑光材质做视觉区分，通过环境光与定向光源的搭配，清晰展现内部传动的啮合关系与空间布局。结构设计上，该齿轮箱依托日内瓦机构实现间歇传动功能，箱体采用椭球形一体化铸造型腔，内部设置多道加强筋提升箱体刚性，同时预留润滑储油空间，输入轴端设置多层轴套与密封结构避免润滑油渗漏，端盖采用周向均布螺栓紧固，保证箱体的密封性能与结构强度。设计过程中重点校验了拨销进入与退出槽轮槽口的运动轨迹，避免出现刚性冲击，同时对槽轮的锁止弧与拨盘的锁止面配合精度做了优化，保证间歇传动过程中输出轴的定位精度，整体结构紧凑，传动路径清晰，可用于间歇送料、工位转位等场景的传动结构参考。
