滚子链轮啮合传动结构三维设计

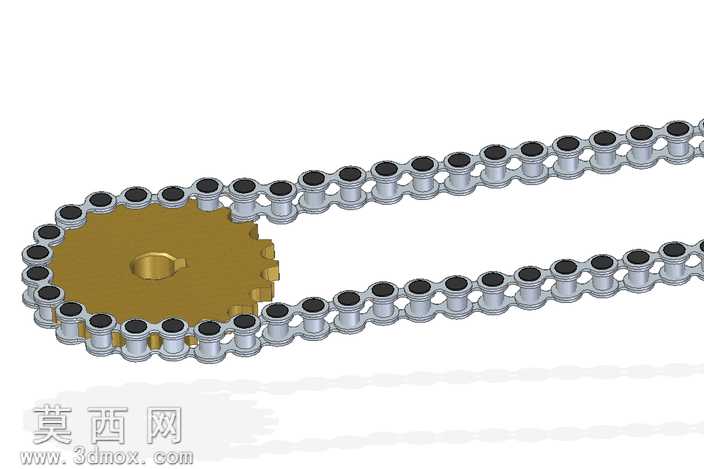

本作品为链传动啮合结构的三维设计成果，建模阶段依托参数化三维设计软件完成全结构的精准构建，首先依据链传动的标准啮合参数，确定链轮的齿形轮廓、节距、齿根圆弧半径、齿顶圆弧半径等核心尺寸，通过草图绘制、特征拉伸、圆周阵列等操作完成链轮主体建模，链轮中心的键槽结构严格按照轴孔配合标准设计，保证与传动轴的周向固定可靠性。链条部分采用逐节参数化建模的方式，依次构建内链板、外链板、套筒、滚子、销轴等独立零件，每一个链节的铰接间隙按照实际装配公差预留，通过同轴心、重合等装配约束完成整根链条的拼接，再通过路径配合约束将链条与链轮轮齿完成啮合装配，还原真实工况下链条绕链轮转动的运动关系。材质与渲染阶段，为链轮赋予黄铜金属材质，调整材质的粗糙度、金属度参数，还原铜质零件的哑光金属质感，同时对链轮齿面做轻微的磨损质感处理，呼应设计中磨损指示的功能定位；为链条的链板赋予镀锌钢材质，模拟工业链条的银灰色金属光泽，滚子部分赋予高硬度轴承钢材质，销轴与套筒的配合面做细微的色差区分，清晰展示链节的铰接结构；场景内添加柔和的环境光与定向补光，避免金属材质出现过曝反光，同时开启环境遮蔽效果，强化链轮与链条啮合处的结构层次感，让整体渲染效果清晰展示各部件的装配关系与结构细节。设计思路上，本模型重点还原链传动的核心啮合特性，链条绕经链轮时，滚子与链轮齿槽的接触位置精准对应，能够直观展示链传动的多边形效应产生的结构基础，同时模型预留了运动仿真的约束基础，可直接添加旋转电机驱动实现链条的循环传动动画，用于展示链传动的运动过程；模型附带的磨损指示标识，可用于演示链传动长期运行后链节伸长、啮合位置偏移的磨损状态，可作为机械原理教学、传动结构设计验证的数字化模型使用，整体结构无冗余特征，各零件的尺寸参数符合通用链传动的设计规范，装配关系完全匹配实际工业链条与链轮的装配逻辑，能够清晰展示滚子链与链轮啮合传动的完整结构组成。
