数控机床主轴电机用120mm风扇防护格栅

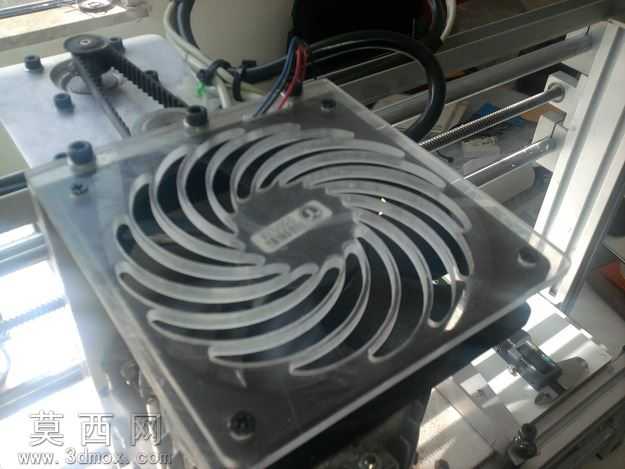

本作品为适配120mm规格散热风扇的有机流线型防护格栅三维模型，主要应用于数控机床主轴感应电机的冷却系统防护场景。建模阶段采用SolidWorks软件完成全参数化设计，首先以120mm标准风扇安装孔位为基准，绘制120mm×120mm的方形安装基板，精准定位四角及侧边共8个直径匹配标准风扇螺丝的安装孔位，保证与常规120mm轴流风扇的安装兼容性。格栅的核心导流防护结构采用仿生有机螺旋流线造型，以中心圆形避让区为起点，绘制17条等距渐变的螺旋弧形栅条，栅条从中心向外平滑延伸至基板边缘，相邻栅条的间隙经过反复测算，既保证足够的通风通流面积，满足散热风扇的气流通畅需求，又能形成有效防护，避免异物侵入风扇内部造成扇叶损坏或安全隐患。建模过程中对栅条做了等厚度拔模处理，适配聚碳酸酯材料的铣削加工工艺，栅条边缘做R0.5mm的圆角过渡，避免加工和使用过程中出现锐边划伤的问题，同时降低气流通过时的风阻与风噪。材质渲染阶段，为模型赋予半透明磨砂聚碳酸酯材质，模拟实体加工后的真实质感，添加微弱的环境反射与漫反射效果，还原聚碳酸酯材料经CNC铣削加工后的哑光通透视觉表现，安装基板部分做了细微的表面磨砂纹理处理，还原工程塑料板材的真实表面状态。设计过程中充分考虑实际加工可行性，所有结构均采用统一壁厚设计，无倒扣、薄壁等加工难点，可直接导入加工编程软件生成Z轴铣削刀路，在常规数控机床上即可完成一体加工，无需额外的后处理工序。螺旋流线型的栅条布局还可对风扇吹出的气流起到一定的导流作用，优化冷却气流的流向，提升对主轴电机的冷却效率，同时相较于传统径向直栅条结构，有机螺旋造型的结构强度更高，抗冲击性能更好，在受到外力碰撞时不易出现栅条断裂的问题。模型还预留了顶部的小型定位槽结构，方便安装时快速对位，提升装配效率，整体结构紧凑，造型流畅，兼顾防护性能、通风性能与加工便利性，可直接用于实际产品的加工生产或同类散热防护结构的设计参考。
