农用8齿双斗耙作业部件结构设计

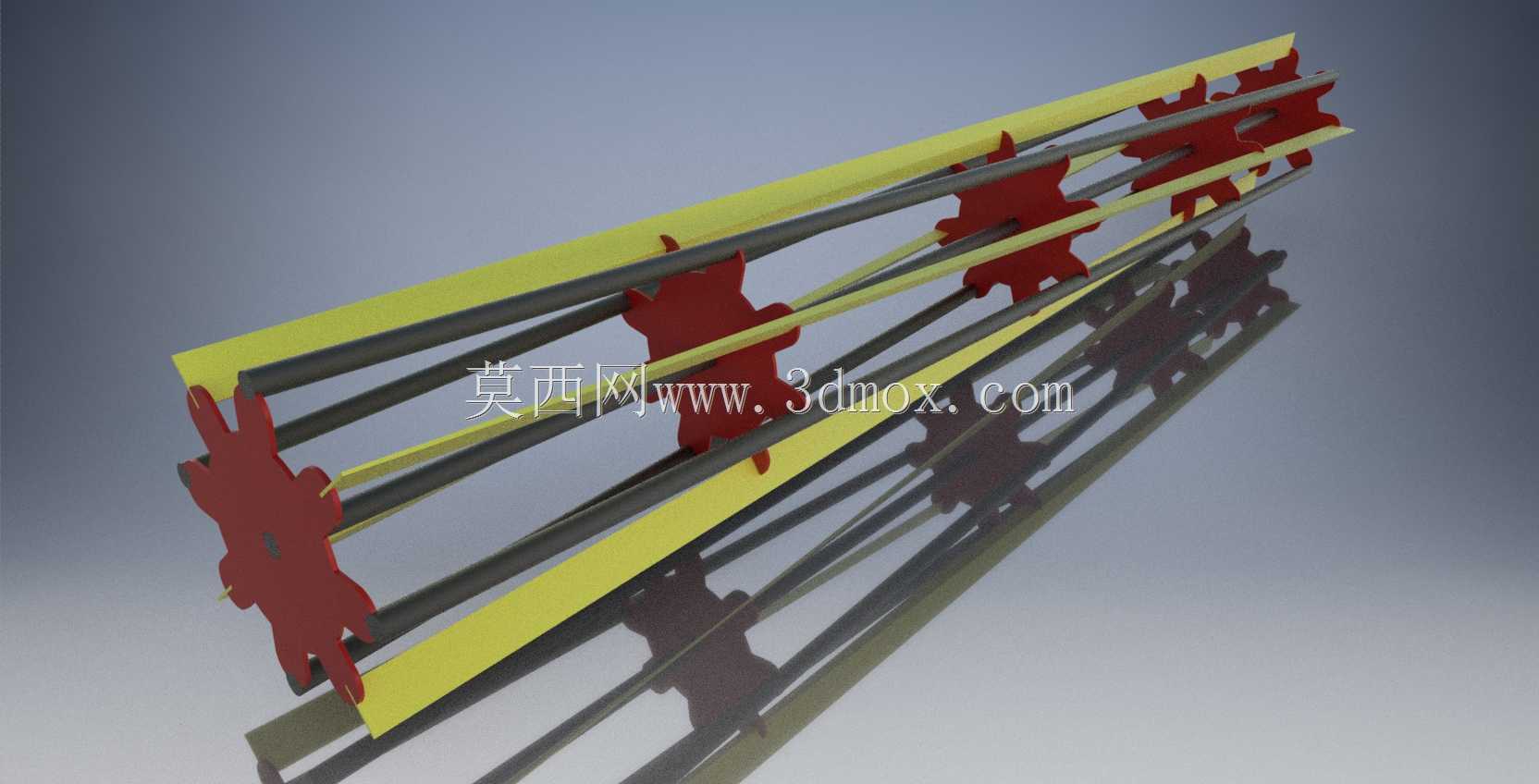

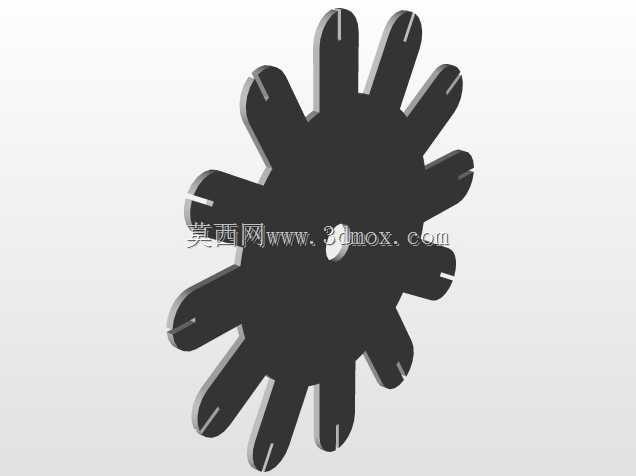

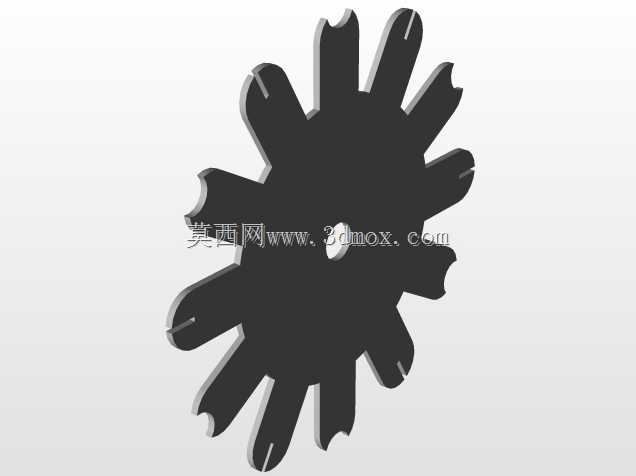

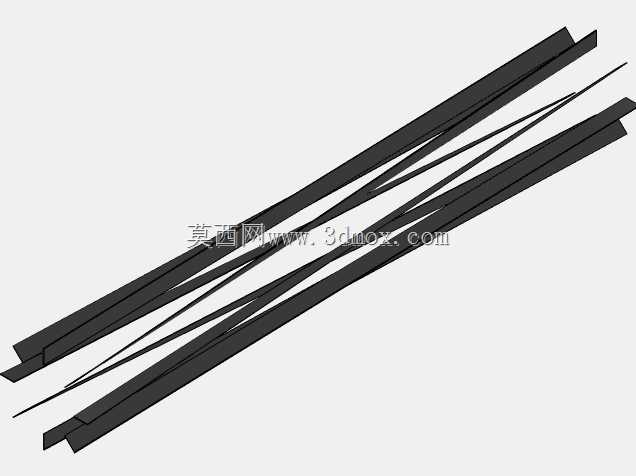

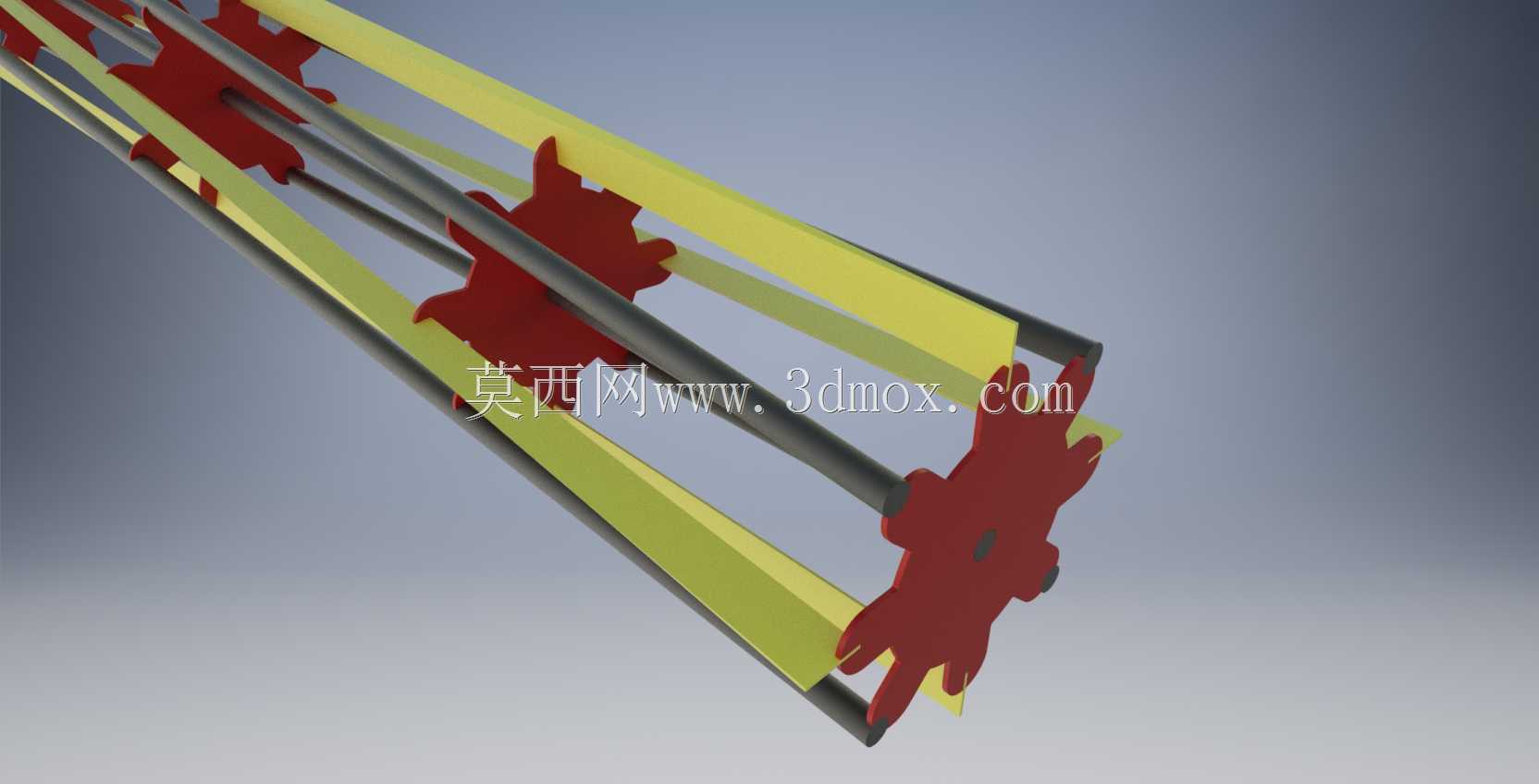

这款8齿双斗耙是适配中马力拖拉机配套使用的农田表层整理作业部件，主要应用于旱田播前整地、碎土平垄、收后残茬清理等农耕场景，也可在果园行间浅松作业中使用，作业时不会过度扰动深层土壤，能在完成表层土块破碎的同时，将地表作物残茬、杂草压覆到浅层土下，为后续播种作业提供平整、上虚下实的种床条件。从结构设计来看，整体采用对称式双梁框架布局，两根平行的纵向主梁作为核心承载结构，主梁选用矩形截面型钢制作，兼顾抗弯强度与轻量化需求，8个耙齿沿主梁等距排布，每个耙齿采用星型多刃结构，齿尖做了淬火硬化处理，作业时随机组前进做回转运动，通过齿刃的冲击、切削作用破碎土块，相比传统直齿耙，碎土率能提升三成左右，同时不易被杂草缠绕。两侧的黄色挡边结构即双斗的侧向限位结构，一方面可以约束作业幅宽内的土壤流向，避免土块向耙组两侧飞溅漏耙，另一方面能在遇到田间石块、硬质埂坎时起到防护作用，避免耙齿直接撞击硬质障碍物出现崩齿变形。设计过程中优先考虑了作业时的受力平衡，耙齿安装座与主梁之间采用可拆式螺栓连接，单个耙齿磨损后可单独更换，无需整体更换耙组，降低后期维护成本。安装边界上，耙组两端预留了标准三点悬挂连接接口，可直接适配多数国产30-60马力段拖拉机的后悬挂系统，作业幅宽控制在1.8米，单组作业深度可通过拖拉机悬挂液压系统在3-10厘米范围内无级调节，框架整体做了抛丸防锈处理，能适应田间高湿、多腐殖质的腐蚀环境。耙齿的回转间隙预留了5毫米的旷量，避免作业时土粒卡滞导致耙齿无法转动，相邻耙齿的安装相位错开15度，保证作业时切削力连续均匀，不会出现整组受力骤变导致拖拉机牵引负荷波动的情况，在沙壤土、壤土区域作业时，牵引阻力比同幅宽传统钉齿耙低两成左右，能有效降低作业燃油消耗。
