单轴牵引式小型货运拖挂运载装置

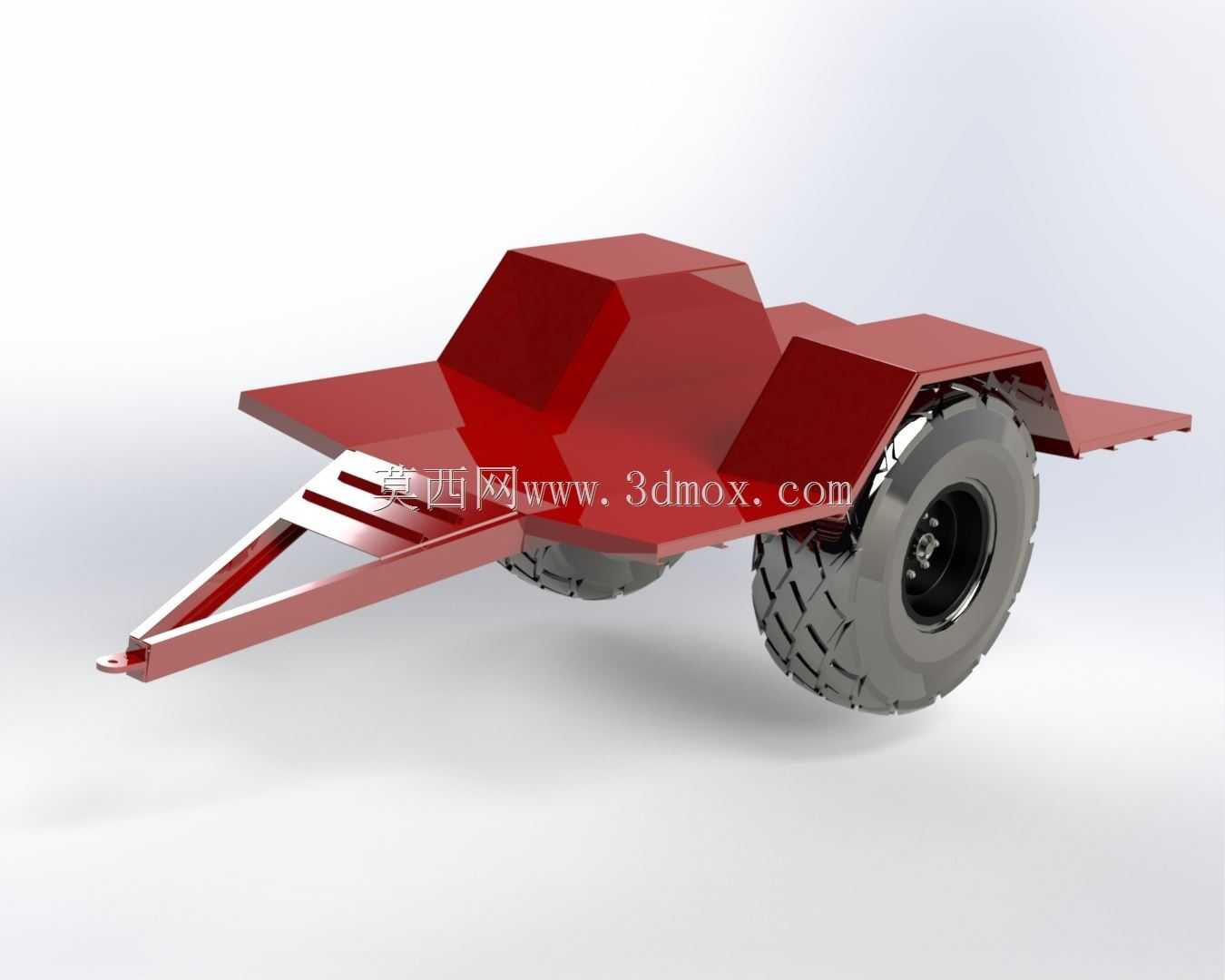

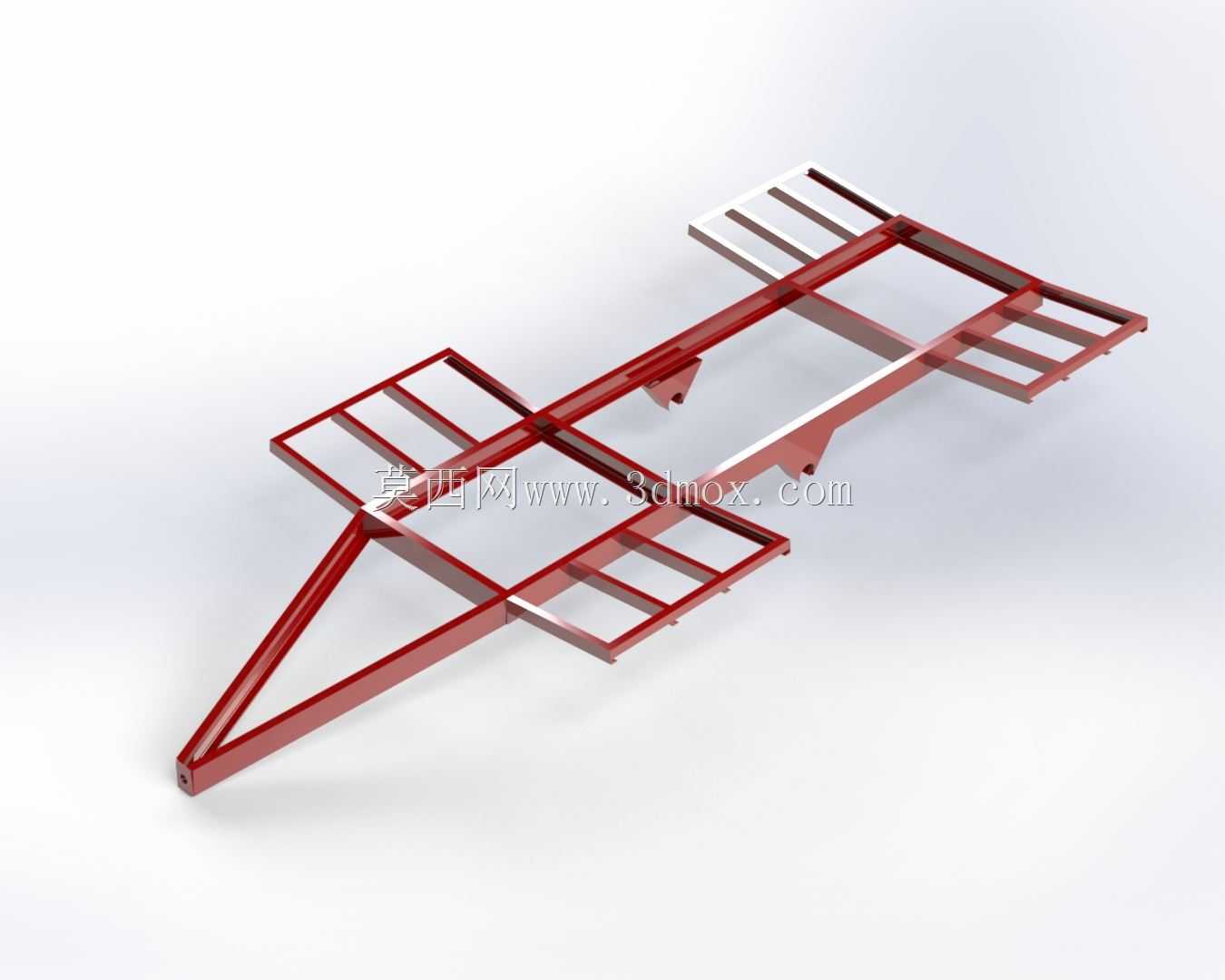

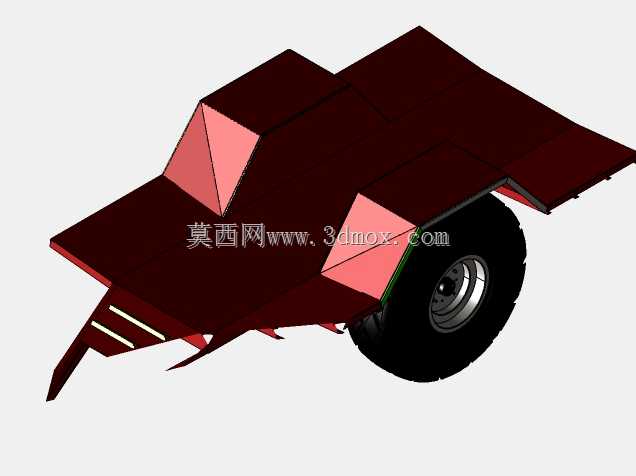

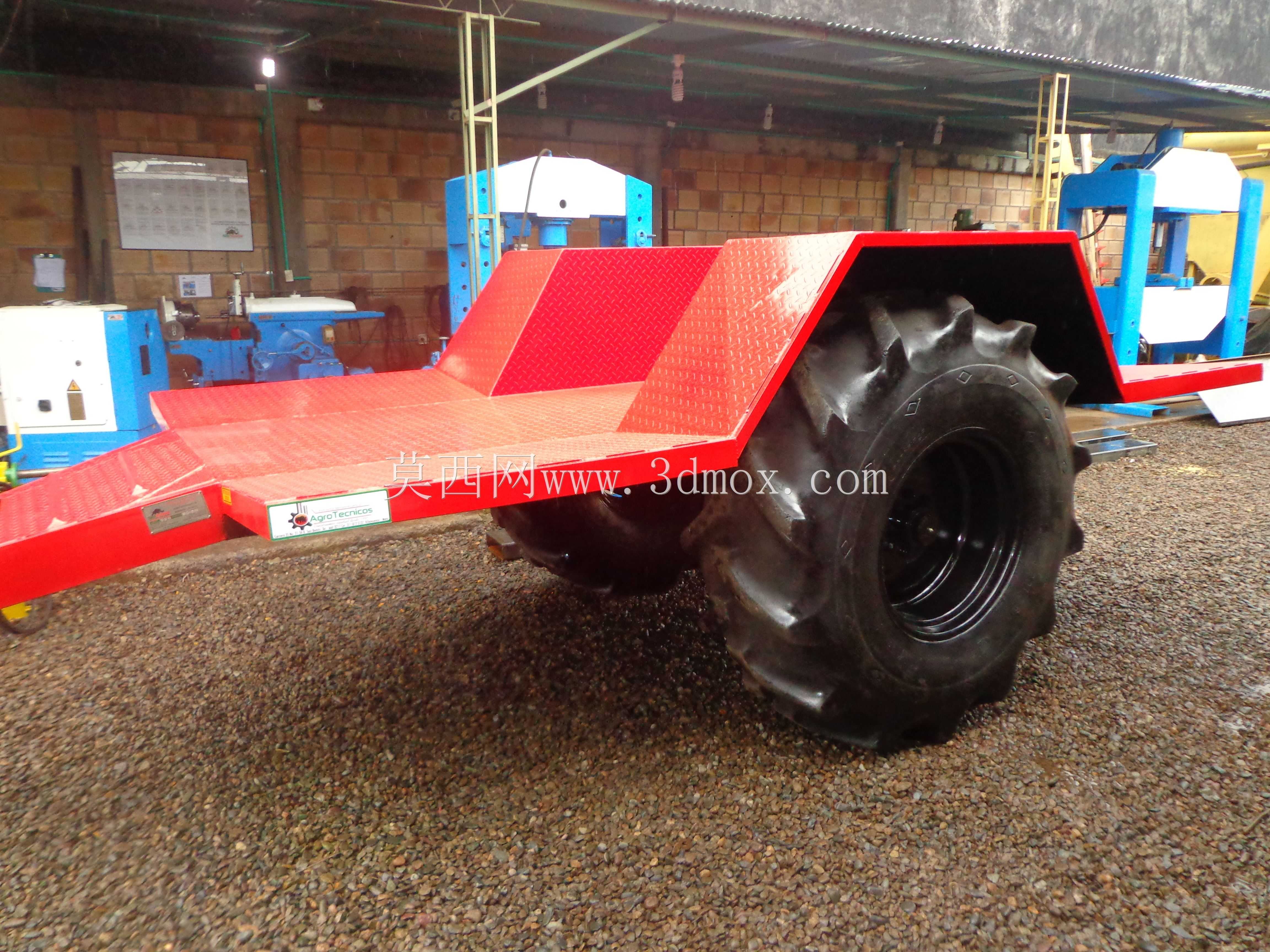

这类单轴牵引拖挂装置，常配套小型农用机械、厂区转运车辆、户外作业机组使用，主要承担短距离零散物料、轻型机具的转运任务，适配非铺装路面的零散运输场景，比如农场内农资转运、厂区内工位间轻型工件倒运、户外施工时小型工具与耗材的短途驳运，相比大型货运车辆，它的转弯半径更小，对狭窄通行空间的适配性更强，不需要专用的牵引资质就能配套轻型动力设备使用。从结构设计来看，该装置采用单轴双轮的承载布局，牵引架前端设置标准牵引销连接位，可快速与不同型号的牵引车、拖拉机、小型工程机械完成挂接，牵引架采用三角桁架式结构，能分散牵引过程中的扭转与拉压载荷，避免牵引部位出现应力集中断裂的问题。承载平台采用低平板式设计，平台面离地高度控制在合理范围，既保证了轮组跳动的安全间隙，也能降低装卸物料时的抬升高度，减少作业人员的搬运负荷；轮组选用大花纹越野轮胎，搭配宽幅轮辋，在松软泥土、碎石路面行驶时能获得足够的抓地力，同时轮拱位置设置一体式冲压挡泥结构，可阻挡行驶过程中带起的泥水、碎石飞溅到承载物料上。设计过程中优先考虑了结构的冗余强度，承载主梁采用矩形截面型钢焊接成型，所有焊接位置都做了圆角过渡处理，避免应力集中导致的结构疲劳开裂；平台边缘设置外翻式边梁，既可以作为捆绑物料时的拴系点，也能增强平台整体的抗扭刚度，防止重载时平台出现翘曲变形。安装边界方面，牵引销中心到轮轴中心的距离经过匹配计算，保证挂接后牵引车的转向不会与拖架发生运动干涉，轮距设置与常规轻型牵引车的轮距保持一致，行驶时不会出现轮迹差过大导致的行驶阻力增加问题；整体宽度控制在常规道路通行的限宽范围内，不需要额外办理超限通行手续就能在普通乡村道路、厂区内部道路通行。承载平台的前部设置凸起的机具固定位，可用来固定小型发电机组、焊机这类需要随作业点转移的设备，不需要额外制作安装支架，直接通过绑带就能完成固定；尾部设置小坡度延伸板，方便小型手推车、轮式机具直接推上平台，减少装卸时的吊装需求。
